Електронний метроном, виконаний по наведеній тут схемою, дуже зручний на заняттях в музичному училищі: він створює одночасно звукові і світлові сигнали ритму, які виконавець сприймає як в умовах класу, так і сцени навіть при максимальній гучності звучання оркестру.
Полярність конденсатора С4 потрібно поміняти на зворотну.

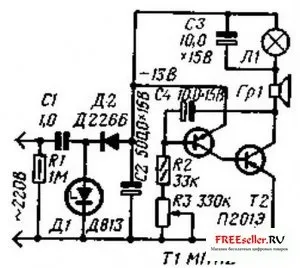

Основою метронома є генератор імпульсів на двох транзисторах різної структури (Т1, T2). Ланцюжок C4R2R3 визначає частоту повторення імпульсів. За допомогою резистора RS можна змінювати цю частоту і тим самим частоту ударів метронома в межах від 20 до 240 в хвилину. Стабілізатор напруги живлення на діод Д1 забезпечує необхідне сталість частоти ударів при коливаннях напруги живильної електромережі в межах 175-245 В.
У ланцюг змінного струму включений балластний конденсатор С1 типу МБГО (металопаперові) на 600 В. Решта конденсатори електролітичні, типу К50-6. Лампочка Л1 - комутаторна, на 6 В, 60 мА. Е якості транзистора Т1 можна застосувати будь-який малопотужний транзистор структури п-р-п.
Всі деталі метронома розташовані в футлярі малогабаритного абонентського гучномовця "Ранок" (з опором звукової котушки Гр1 8 Ом).
м беретика Пермської обл. А. Фірсов
РАДІО N 8, 1973 г. c.53
