Електронагрівачі для опалення

Найбільш поширеними джерелами тепла для обігріву будинків є газ, електрику, вугілля або дрова. Незважаючи на доступність кожного, використання конкретного з них обумовлено низкою факторів, таких як: економічна ефективність, місце і інтенсивність застосування, безпеку. Зрозуміло, що найбільш затребуваними є перші два види енергоресурсів.

Відразу слід зазначити, що використання електронагрівачів для опалення - не самий бюджетний варіант, так як вартість обладнання, а також витрати при експлуатації досить високі. Тому його часто розглядають, як альтернативний, коли трапляються перебої з подачею газу або взагалі немає можливості провести відповідні комунікації. Але такий спосіб обігріву все ж має ряд незаперечних переваг, серед яких можна назвати:

повсюдна доступність;
короткі терміни і простота монтажу;
зручність керування;
компактність;
відсутність продуктів згоряння.

Класифікація електронагрівальних приладів

Існуючі на сьогоднішній день опалювальні пристрої, що працюють від електрики можна класифікувати в такий спосіб.

За способом установки (монтажу) приладу:

мобільні (масляні радіатори, конвектори);
стаціонарні (бойлери, електричні котли і каміни, кондиціонери, інфрачервоні нагрівачі).

По виду нагрівається теплоносія:

повітряні - обігрів простору здійснюється за рахунок прогрівання повітря (конвектори, електрокаміни, радіатори і т.д.);
рідинні - в якості теплоносія можуть використовуватися вода, масло, антифриз (електрокотли, бойлери);
твердотільні (випромінювальні) - тепло від джерела передається якийсь твердої поверхні, яка, в свою чергу, нагріває повітря в приміщенні (променисті, інфрачервоні нагрівачі).

За типом Тена:

трубчасті стандартні - використовуються у всіх видах опалювальних приладів, що працюють на електриці; можуть мати широкий діапазон характеристик по продуктивності, потужності і ін .; виготовляються зі сталі або титану;

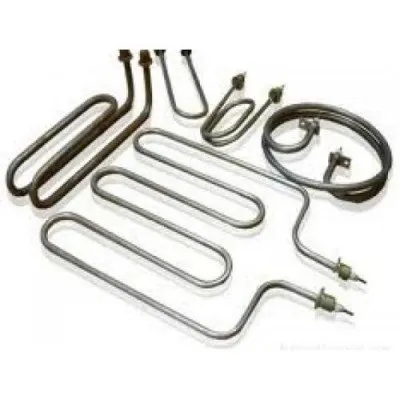

Малюнок 1 - Трубчасті електронагрівачі

трубчасті оребрені - застосовуються тільки для нагрівання газових теплоносіїв, в т.ч. повітря (конвектори, теплові завіси); виконуються, як правило, з конструкційної або нержавіючої сталі;

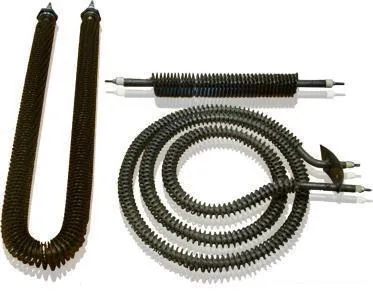

Малюнок 2 - Оребрені Тени

блокові (блок електронагрівачів) - потрібно в разі потреби підвищення потужності пристрою; теплоносіями можуть бути як рідина, так і будь-який сипучий матеріал;

Малюнок 3 - Блок електронагрівачів

з терморегулятором - найбільш поширений вид побутових нагрівачів для опалення з рідинним теплоносієм; виготовляється зі сталі, міді або нікелі-хромового сплаву.

Малюнок 4 - ТЕН з терморегулятором

Розглянемо коротко найбільш популярні і затребувані види електронагрівачів.

конвектори

Являють собою, як правило, компактні мобільні пристрої, які можуть використовуватися і в міських квартирах, і в заміських будинках в якості додаткового або самостійного джерела тепла. Конструктивно можуть виконуватися підлоговими або навісними.

Слід зазначити, що багато моделей конвекторів передбачають обидва варіанти використання.

Малюнок 5 - Електричний конвектор

Принцип дії заснований на тому, що холодне повітря, надходячи вільно або примусово (за рахунок вбудованих вентиляторів) в прилад і проходячи через нагрівальні елементи (ТЕНи), піднімається вгору і виходить через спеціальні грати. На відміну від багатьох інших видів електронагрівачів не має ніяких обмежень і особливих умов для застосування.

масляні радіатори

Як зовні, так і за принципом дії ці прилади подібні звичайним батареям опалення і широко застосовуються в офісах, квартирах, приватних будинках. Ці прилади є металевий кожух, заповнений мінеральним маслом, розігрів якого здійснюється за допомогою Тена.

Як правило, масляні радіатори виконуються підлоговими, але можуть відрізнятися конструктивно: вони бувають відкритими і закритими (в таких приладах ребра секцій додатково закриваються екранами).

Малюнок 6 - Радіатор масляний відкритого типу

Малюнок 7 - Радіатор масляний закритого типу

Закриті радіатори на відміну від відкритих більш безпечні і ефективніше (за рахунок «камінного» ефекту всередині корпусу).

Кондиціонери

Як відомо, звичайні кондиціонери передбачають не тільки охолодження приміщень, але і їх обігрів. Однак використання цього пристрою в якості джерела тепла має ряд обмежень:

обігрівати вийде тільки те приміщення, де встановлений прилад;
в залежності від моделі можуть бути встановлені обмеження по температурі зовнішнього повітря (наприклад, звичайні моделі не рекомендується використовувати при - 10 0С, інвертори допускається застосовувати при - 15 0С ... - 20 0С, але вони мають більш високу вартість).

електрокаміни

Цей вид електронагрівачів має чудовий дизайн, тому може використовуватися не тільки в якості обігрівача, а й декоративного елемента. Як правило, ці пристрої знаходять застосування в елітних квартирах і заміських будинках внаслідок їх високої вартості.

Конструктивно сучасні електрокаміни можуть виготовлятися підлоговими (зовні імітують класичні дров'яні моделі) і настінними (мають компактні розміри, так як виконуються у вигляді панелей невеликої товщини).

За принципом дії вони схожі з конвекторами.

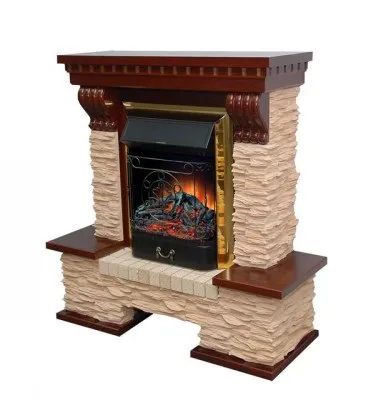

Малюнок 8 - Підлоговий електрокамін

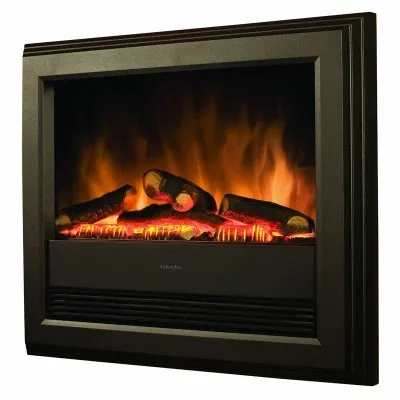

Малюнок 9 - Настінний електрокамін

електричні котли

Застосовуються для обігріву на постійній основі, як правило, приватних будинків і можуть використовуватися в опалювальних системах з рідинним теплоносієм.
По виду нагрівального елементу електрокотли бувають:

ТеНові - можуть використовуватися з будь-якими видами рідини (масло, вода, антифриз); мають найбільш просту конструкцію; дозволяють плавно регулювати потужність; мають можливість ступеневої зміни інтенсивності нагріву за рахунок включення одного або декількох пристроїв;

Малюнок 10 - ТЕНовий електрокотел

електродні - мають компактні розміри; застосовуються тільки для водяних систем, при цьому до теплоносія висуваються жорсткі вимоги (він повинен строго відповідати вимогам ГОСТ 2874-82 «Вода питна»), що призводить до подорожчання системи за рахунок установки додаткового обладнання; принцип отримання теплової енергії заснований на виникненні різниці потенціалів між електродами завдяки розчиненим у воді солей;

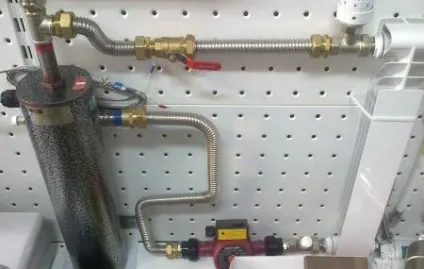

Малюнок 11 - Електродний електрокотел

індукційні - найдорожча, але надійна і довговічна різновид електричних котлів; можуть застосовуватися для будь-якого виду теплоносія; їх робота заснована на принципі електромагнітної індукції.

Малюнок 12 - Індукційний електрокотел

Необхідно відзначити, що розглянута вище різновид електронагрівачів характеризується найвищими енерговитратами, але при цьому має ряд переваг таких як:

простота монтажу;
для їх установки не потрібно окремого приміщення;
компактні;
безшумні;
не мають продуктів горіння;
високий ККД.

Слід пам'ятати, що при використанні для опалення електричних котлів потрібне надійне заземлення.

Це пристрій може використовуватися, як альтернатива електричному котла. На відміну від останнього система із застосуванням бойлера має нижчу вартість, а також може працювати від звичайної електромережі.

Прилад являє собою ємність, в якій розташовані ТЕНи, вимикаються автоматично при досягненні теплоносієм необхідної температури. Для зменшення тепловтрат в навколишнє середовище передбачено наявність захисного кожуха з теплоізоляційним шаром.

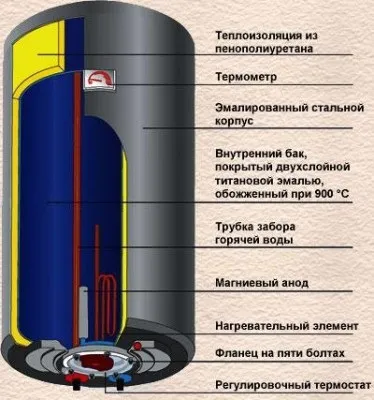

Малюнок 13 - Конструкція електричного бойлера

Але є ряд недоліків і труднощів, які потрібно враховувати при проектуванні подібної опалювальної системи:

правильне визначення необхідної потужності пристрою (якщо обраний малопотужний прилад, він буде постійно у включеному стані, що вплине на термін його служби і витрата електроенергії);
бойлери великого обсягу вимагають значної площі в приміщенні;
для опалення не рекомендується використання проточного водонагрівача;
для ТЕНів потрібно періодична профілактика і догляд;
ефективність роботи пристрою багато в чому залежить від параметрів опалювальної системи (виду і розмірів радіаторів, конфігурації і протяжності трубопроводів і т.д.).

інфрачервоні електронагрівачі

Це один із сучасних видів електричних пристроїв для обігріву приміщень. Принцип їх дії заснований на випромінюванні інфрачервоного спектра: теплова енергія передається від нагрівача тих предметів, на які він спрямований; багаторазово відбиваючись від різних поверхонь, випромінювання проходять крізь повітря і нагрівають його.

Малюнок 14 - Стельовий інфрачервоний нагрівач

Серед достоїнств таких нагрівачів слід назвати можливість ефективного обігріву приміщень з великою площею або тих, де використання інших видів пристроїв малоефективно, а також підтримання оптимального мікроклімату (вони не пересушують повітря).

В останні роки на ринку з'явилися прилади, які виконують не тільки функцію опалювального пристрою, але і декоративний елемент для будинку.

Малюнок 15 - Настінний інфрачервоний обігрівач
