Електромонтажні роботи в квартирі

Електрична мережа є однією з найголовніших складових будь-якого житла. Без неї сьогодні важко уявити наше життя, будь то в заміському будинку, офісі або квартирі. З іншого боку, всі ми настільки звикли до неї, що часто при ремонті квартири не надаємо належного значення роботам, пов'язаним з електропроводкою, в яку входять дроти і щитки, розетки і вимикачі, світильники і електроприлади. Електромонтажні роботи в квартирі - правила і поради щодо виконання яких наводяться в цій статті - це забезпечення електропостачанням всієї квартири, установка систем освітлення різних типів, аварійних систем освітлення, а також, при необхідності, установка систем гарантійного харчування.

Порядок виконання електромонтажу

Проведенню електромонтажних робіт передує складання плану роботи.

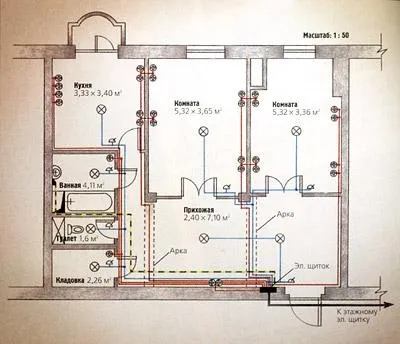

Схема електропроводки в квартирі необхідна монтажникам в якості керівництва і господарям для розрахунків перед придбанням кабелю і електроустановочних виробів

Він повинен бути зручним і безпечним у застосуванні, адже електрику така область, де недбалість неприпустима. При ремонті квартир електромонтажні роботи складаються, як правило, з 2-х етапів.

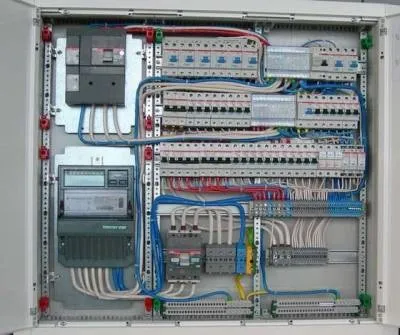

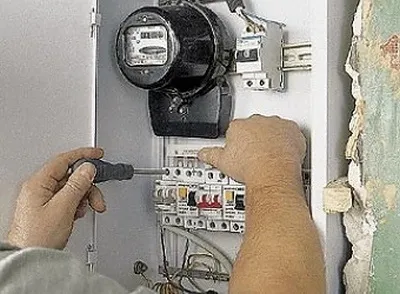

Так виглядає електрощит: в ньому розташована захисна автоматика для кожної зі встановлених груп

Перший етап - розмітка

Проводиться на початку ремонту, після того як була проведена перепланування та демонтажні роботи.

На цій стадії виконують такі роботи:

• розмітку місць установки освітлювальних приладів та іншого обладнання;

Размета місць установки розеток і вимикачів

розмітку ділянок проходження проводки;

прокладку труб;

установку ізоляторів, закріплення вимикачів, штепсельних роз'ємів і ін .;

прокладку і закріплення проводів;

установку роз'єднувальної апаратури, електроприймачів, розподільних шаф, коробок для розгалуження, вмазка підрозетників;

приєднання проводів;

перевірку і випробування.

Перевірка якості контактних з'єднань виконується спеціальними пристроями, що вимірюють силу струмів і напругу

Другий етап - безпосередньо монтаж

Роботи проводяться відразу після закінчення обробки стін, підлог, стель приміщення. До них відносяться:

• установка розеток;
• установка освітлювальних приладів - люстр, спитав, світильників;
• установка силових споживачів.

Електромонтажні роботи в квартирі

Електромонтаж в цілому складається з:

• демонтажних робіт;
• розмітки;
• механічних робіт;
• прокладки кабелів;
• прокладки проводки;
• монтажу електронастановне обладнання (вимикачів, розеток, світильників та ін .;
• з'єднання кабелів в єдину систему;
• пуско-налагоджувальних робіт.

Увага! Всі електромонтажні роботи в квартирі повинні виконуватися тільки професіоналами!

Як провести демонтаж

До цього виду робіт відноситься видалення старих вимикачів, розеток, а при необхідності - і проводів.

Перше правило: щоб уникнути ураження електричним струмом при проведенні демонтажу старого обладнання, а також старої проводки, на розподільному щиті необхідно вимкнути живлення.

Правила проведення розмітки

Нанесення розмітки проводиться згідно з проектною документацією. На всіх поверхнях (де це потрібно) приміщення позначаються лінії прокладки кабелю і проводів, місця установки вимикачів, розеток, світильників. В даний час розетки встановлюють на рівні 40 см, а вмикачі - на 80 сантиметрів від підлоги. Винятком є ​​розетки на кухні: тут їх ставлять на 10 см вище рівня стільниці.

На даному етапі роботи вивчається і враховується прокладка інших мереж (водопровід, каналізація, опалення, кондиціонування, телевізійні і комп'ютерні мережі, охоронна система).

Механічні роботи - штробление

Цей вид електромонтажних робіт включає в себе процес буріння стін (різання штроб) під приховану електропроводку і для введення в приміщення кабелю живлення.

Штроблення роблять за допомогою перфоратора, болгарки з алмазним диском або штроборезом. Це курна і галаслива робота, тому працювати потрібно в респіраторі, окулярах і навушниках.

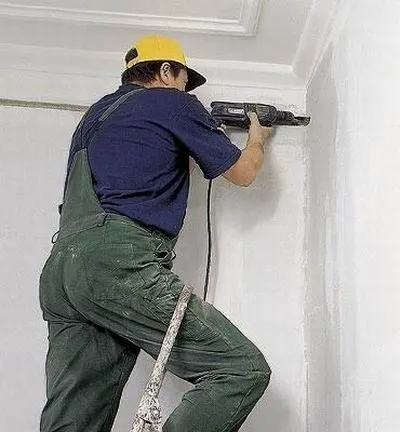

Найчастіше для штробления кам'яних стін використовують перфоратор

Правило друге. Перед штробленню в обов'язковому порядку робиться прозвонка стіни для пошуку прихованої проводки, оскільки перетин з раніше прокладеній електропроводки може призводити до виникнення короткого замикання або навіть до пожежі.

Після установки дроти в штробу отвір закривають штукатуркою, невеликі ділянки можна закрити алебастром

Під електропроводку потрібно руйнувати отвір рівно по вертикалі на відстані не менше 10 сантиметрів від кутів перетину стін, вікон і дверей, і по горизонталі - 15-20 сантиметрів від плінтуса, 20 см від стелі, 10 сантиметрів від карнизів і балок. Це робиться саме так, щоб згодом, при виконанні зі стінами інших оздоблювальних і декоруючих робіт, не пошкодити електропроводку.

Правило третє. Поглиблення під вимикачі і розетки виробляються бурінням отвори круглого перетину діаметром 80 мм.

Не можна укладати в загальну штрабу електропроводку і телевізійний кабель - будуть великі перешкоди.

Бажано зробити схему електропроводки після закінчення електромонтажу.

Прокладка кабелів, електропроводки

Після розмітки, визначивши спосіб монтажу, виробляють прокладку кабелів або у відкритому вигляді в спеціальних коробах, або приховано за штукатуркою, підвісними стелями, будівельними конструкціями. Усередині приміщень найчастіше застосовується прихований монтаж.

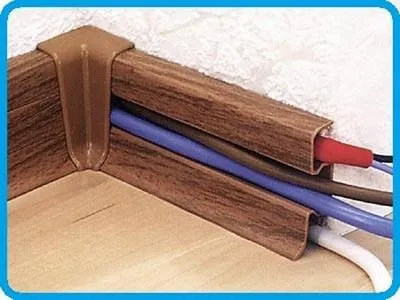

Зручна прокладка проводів в плінтусі з кабель-каналом надає можливість без зусиль знайти місце пошкодження і без проблем відремонтувати

Цей спосіб більш безпечний, однак в разі поломки місце монтажу недоступно, і в результаті виникає необхідність установки нової проводки.

Порада! Щоб придбати кабель потрібного перетину, необхідно порахувати сумарне навантаження всіх електроприладів в квартирі.

Щоб уникнути перевантажень, систему електроживлення поділяють на кілька ліній і до кожної з них підключаються певні споживачі, в тому числі розетки, вимикачі, світильники і різне електрообладнання. Сума потужностей на будь-якої лінії не повинна бути більше 4 кВт.

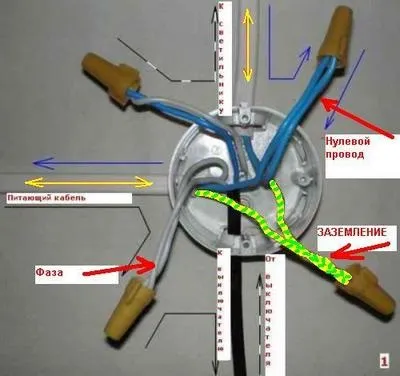

Підключення проводів в розподільній коробці: для виключення помилок дроти оснащують оболонкою різного кольору

Для обладнання з високою енергоємністю - електроплит, пральних машин, електрокамінів, гідромасажних ванн, електронагрівачів підключають окремі лінії, причому кожна з них повинна бути оснащена своїм автоматичним вимикачем, що дозволяє охороняти електричну мережу від перевантажень і короткого замикання.

Порада! При розведенні електроживлення по квартирі необхідно дотримуватися принципу однобарвності: нульовий робочий провід - синього кольору, фазний провід - червоний або коричневий, дріт заземлення - жовто-зеленого кольору.

Монтаж електронастановне обладнання

При виконанні даного виду робіт обов'язково дотримання певних правил, які гарантують безпеку житла і проживають в ньому людей.

Правило четверте. При відкритій проводці установка вимикачів і розеток здійснюється на подрозетниках товщиною від 10 мм і діаметром 70 мм, виготовлених з матеріалів, що не проводять струм - дерева, оргскла і ін.

Правило п'яте. Коробки встановлюють в спеціальних поглибленнях в стіні, закріплюючи їх потім гіпсовим розчином.

Правило шосте. Вимикачі встановлюються в розрив фазного проводу (не нульовий), який йде до патрона освітлювального приладу. Це дозволить оперативно знеструмити електромережу при коротких замиканнях, а також забезпечить безпечну заміну патронів і ламп. Монтаж вимикачів слід проводити таким чином, щоб включення освітлення відбувалося шляхом натискання на верхню кнопку або верхню частину клавіші.

Правило сьоме. Розетки повинні бути підключені паралельно магістральним електропроводів.

Розетки монтують паралельно магістральних каналів

Правило восьми. Розділові коробки, а також розетки і електролічильники потрібно встановлювати в місцях, легкодоступних для обслуговування і ремонту.

З'єднання проводів в єдину систему

При расключеніе розподільчих коробок застосовуються спеціальні клеми.

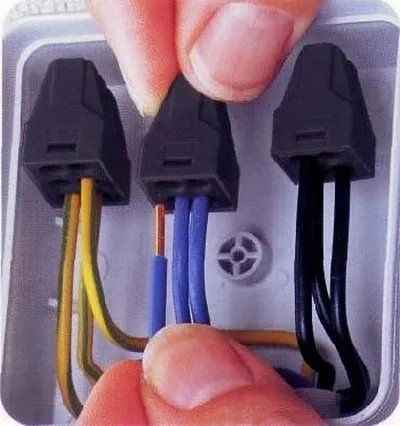

Клеми для розподільних коробок

Провід, що входять в розпаєчних коробки, необхідно маркувати.

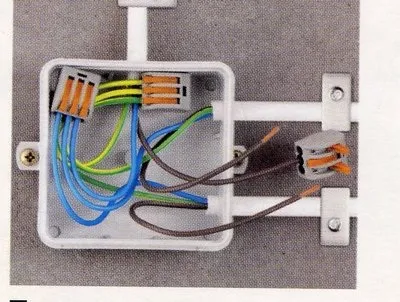

Расключеніе распаєчної коробки

Це потрібно для подальшого обслуговування електропроводки.

Перевірка з'єднань в распаєчної коробці

Пуско-налагоджувальні роботи

включають в себе:

• візуальний огляд і перевірку відповідності змонтованої електричної установки правилам виробництва електромонтажних робіт, а також проектної документації;
• вимір величини опору ізоляції електричної проводки;

Вимірювання опору ізоляції електричної проводки

перевірку наявності ланцюга, якості захисних і заземлюючих пристроїв;

перевірку працездатності ПЗВ;

перевірку якості кріплення вузлів всіх розеток, гаків для підвіски світильників.

Незалежно від того, в якому приміщенні і яким чином проводяться електромонтажні роботи, вони повинні здійснюватися виключно фахівцями, оскільки вони мають багато специфічних особливостей. Якщо пофарбувати стіни або, наприклад, поклеїти шпалери можна самостійно, то таке складне і відповідальне справа як монтаж електропроводки в квартирі краще довірити фахівцям, які мають спеціальними знаннями.
