Електромашинні перетворювачі з'явилися на літаках ГА перед нача-лом другої світової війни і незважаючи на наявні недоліки про-довжують ис-поль-тися і в даний час.

Основними елементами електромашинного перетворювача є елек-тродвігатель постійного струму зі змішаним збудженням і синхрон-ний одне-фазний, або трифазний, генератор змінного струму, розташований-ні в загальному корпусі циліндричної форми. Їх ротори розташовані на загальному валу. Елек-тродвігатель отримує харчування з бортової мережі постійного-ного струму і приводить в обертання ротор генератора, який виробляє електро-гії змінного струму. Таким чином, в процесі роботи преобразо-Ватель двічі відбувається преобразо-вання одного виду енергії в інший, що обумовлює низький коефіцієнт поліз-ного дії.

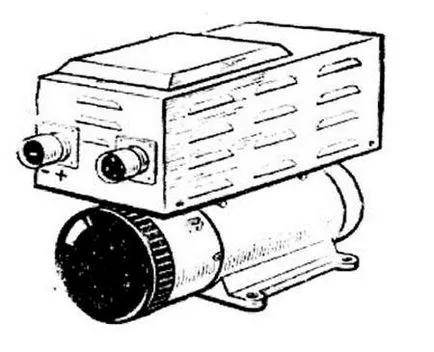

Мал. 7.1. Зовнішній вигляд електромашинного перетворювача постійного струму в трифазний змінний струм 36 В 400 Гц

Зверху на корпусі перетворювача розташована коробка управління і регу-воджується. Розміщена в ній апаратура забезпечує включення і ви-ключення перетворювача і стабілізацію напруги і частоти на його ви-ході.

У системах стабілізації використовуються магнітні підсилювачі, як най-більш про-стие і надійні, але мають відносно велику масу.

Електромашинні перетворювачі прості конструктивно, але мають дотримуюся-щие недоліки:

- значна маса, яка у потужних перетворювачів перевищує 60 кг;

- шум і вібрація при роботі;

- необхідність в процесі експлуатації контролю стану щіток і колектив-торів;

- не миттєво вихід на режим після включення перетворювача;

- низький ККД - у кращих перетворювачів - не більше 53%, а у біль-шинства трифазних перетворювачів - близько 30%.

Позначення електромашинних перетворювачів:

- літери «ПО» позначають перетворювач однофазний;

- літери «ПТ» позначають перетворювач трифазний.

За буквами йде числове значення номінальної вихідної потужності в ВА (вольт-ампер).
