електромагнітні вимикачі

Вимикачі електромагнітні володіють тими перевагами, що для своєї роботи не вимагають ні масла, ні стисненого повітря, ні тим більше елегазу, вони допускають велике число включень. Однак відключає здатність їх обмежена по напрузі. Гасіння в електромагнітних вимикачах засноване на впливі на стовбур дуги і досягненні падіння напруги на стовбурі дуги, більшого прикладеного. Вони знаходять застосування як вимикачі для КРУ на напругу 6-20 кВ, струми до 3200 А при частих комутаціях (вимикачі навантаження - вимикачі в ланцюгах потужних двигунів і інших навантажень).

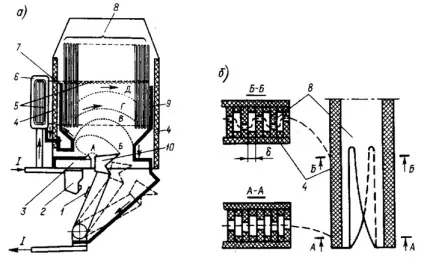

Гасіння дуги тут здійснюється за допомогою магнітного дуття в камерах з поздовжніми (прямими, звивистими і т. П.) Щілинами. Котушки магнітного дуття і струмопроводи до них зазвичай при замкнутих контактах НЕ обтекаются струмом. При відключенні виникає дуга перекидається на ці деталі і включає їх послідовно в ланцюг струму. Порушується поле гасіння дуги. Дуга гасне, струм в ланцюзі обривається. Таким чином, ці деталі знаходяться під струмом тільки на час гасіння - приблизно 0,02 с.

У системах з електромагнітним дуттям утруднено гасіння малих струмів через відповідно малих електродинамічних сил, часом недостатніх для розтягування дуги і перекидання її на роги. Тому багато конструкцій забезпечуються невеликим автопневматіческім пристроєм, пов'язаним з рухомою системою та чинним на початковому етапі розбіжності контактів.

Механічна зносостійкість вимикачів-до 50000 циклів, комутаційна - 5000 відключень.
