Електрика для дівчаток

Нашим лицарям не завжди є діло до дрібниць. І, навіть у вільний від порятунку світу час, не в будь-який момент до них можна підійти з черговою дрібної «Печалька». Тому непогано дещо вміти робити своїми руками. Наприклад ... подовжувач.

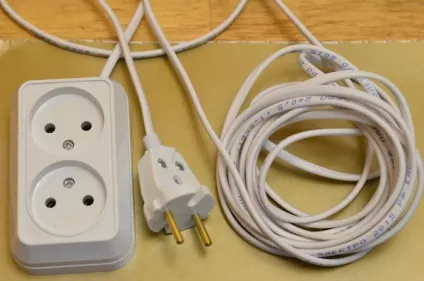

Буде потрібно для його створення не так вже й багато: шнур, вилка і розетка.

Від перетину дроту залежить, наскільки потужний електроприлад можна буде в цей подовжувач включити. Якщо взяти 2,5 мм - то практично будь-яку домашню техніку. Якщо 0,5 мм, як на фото, то максимум 1500 Вт. Фен наприклад.

Як влаштована електрична розетка

Отже, заглянемо, що ж там усередині.

А всередині там зовсім не складно і не страшно. Всього дві клеми для підключення проводу (три, якщо у вас є заземлення).

Як влаштована електрична вилка

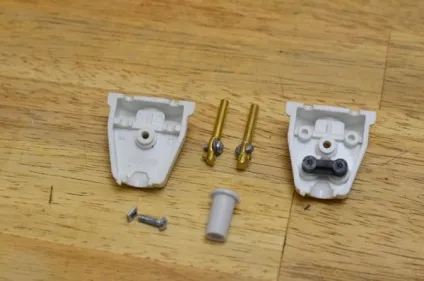

Тепер відкриємо корпус вилки.

Теж два гвинти-контакту, ущільнююча втулка-зажим, щоб провід з вилки не висмикувати. Це вилка старого зразка, вони ще випускаються і продаються. У ній на клеми потрібно закрити провід колечком. Нові вилки набагато простіше, там колечко робити не потрібно.

Покрокове виготовлення подовжувача

У шнура знімаємо верхню ізоляцію. Кожен провід зачищаємо від ізоляції приблизно на 7 мм для розетки і на 1 см для вилки.

Тепер найскладніший момент. Знаю. що 99% чоловіків не стануть цим заморочуватися. Але я розповім, як правильно підготувати шнур. Кінці дроту потрібно облуди припоєм. Для цього нам знадобиться паяльник.

Тепер підключаємо шнур до розетки і вилки.

Провід акуратно укладаємо всередині і закриваємо корпус. Наш подовжувач готовий до роботи.

Вимикач на шнурі

Іноді потрібно встановити вимикач, щоб постійно не витягувати вилку з розетки. У цьому теж немає нічого складного.

Покрокова установка вимикача на шнурі

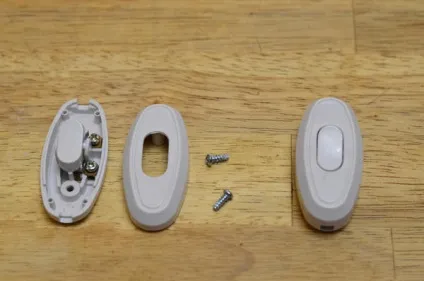

Відключаємо електроприлад з розетки. Відкриваємо корпус вимикача.

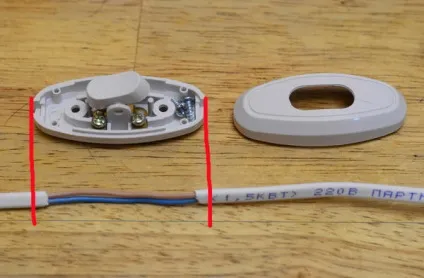

Зачищаємо верхній шар ізоляції шнура на довжину меншу, ніж довжина вимикача.

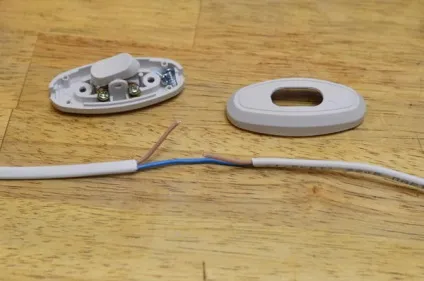

Одну з жив залишаємо цілою, другу перекушуємо рівно по центру.

Обрізані боку потрібно зачистити на 5-7 мм і облуди.

Закріпити в клемах вимикача, акуратно укласти всередині дроти і закрити корпус. Наша настільна лампа (бра, торшер) тепер з вимикачем.

Просто, чи не так? А ви ремонтували вилки або вимикачі самостійно?

Ірина, ви справжня російська жінка))) Все вмієте і могет))) Дякую за докладну інструкцію, але для мене текст звучить як іноземна мова - припій, клеми ... Правда, завдяки картинкам, зрозуміло стає, що до чого, навіть цікаво, що такі речі можна зробити самій, а не купити в магазині. Але все одно сама не ризикну робити - панічно боюся електрики і всього, що з ним пов'язано.

Ірина, а я монтажниця РЕА, правда в електриці не надто розбираюся (у нас інша специфіка), але дрібної лагодженням теж займаюся (разетки, вилки, вимикачі, підключити телевізійну антену). Пайка та збирання, читання креслень це моє.

До щирих оплесків додам те, що чисто випадково залишилося за кадром. Я маю на увазі такий чудовий інструмент, як бокорізи. Його мініатюрна (але не електрична.) Версія є у кожної справжньої Леді в будь-якому манікюрному наборі. Згадали? Цим чудовим інструментом було виконано чимало на цьому прикладі: перекушування дроту, його зачистка ... Бокорізи - в кожну оселю, і не тільки заміський.

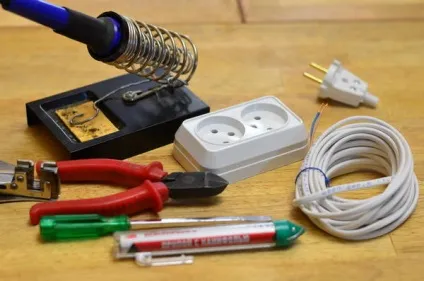

Про інструмент додам. Потрібен самий мінімум. Викрутка, бокорізи, паяльник, стриппер для зняття ізоляції.
