Для позначення радіусу перед розмірним числом завжди наносять знак R - латинська велика літера (див. Рис. 4). Стрілку наносять з одного боку (див. Рис. 9)

Якщо деталь має кілька однакових отворів або інших елементів (крім заокруглень), то наноситься розмір одного з них, а кількість отворів або інших елементів вказують перед розмірним числом, наприклад 3 отв. 16 (рис. 10а).

Розміри товщини або довжини деталі, форма якої задана одним видом, наносять, як показано на рис. 10. Перед числом, що вказує товщину деталі, наносять букву S, а перед числом, що вказує довжину деталі, - букву L

2. Що таке перетин? Які правила виконання накладених і винесених перетинів?

Перетин - це зображення фігури, що виходить при уявному розсіченні предмета площиною. По розташуванню на кресленні перетину поділяються на винесені і накладені. Винесені розташовують поза контуром зображення деталі на будь-якому місці поля креслення, накладені - безпосередньо на видах.
Якщо перетин винесене, то, як правило, проводять разомкнутую лінію. Стрілками вказують напрямок погляду. Їх розташовують у зовнішніх кінців розімкнутої лінії. Із зовнішнього боку стрілок наносять однакові великі літери українського алфавіту. Над перетином пишуть ті ж букви через тире з тонкою рисою внизу. Якщо перетин являє собою симетричну фігуру і розташовується на продовженні лінії перетину (штрихпунктирной), то стрілок і букв не завдають.

Накладене перетин зазвичай не позначають. Тільки в тому випадку, коли воно являє собою несиметричну фігуру, проводять штрихи розімкнутої лінії і стрілки, але букви не завдають.

Залежно від розташування перетину підрозділяються на винесені і накладені. Винесеними перерізами називаються такі, які розташовуються поза контуром зображень

Накладеними перетинами називаються такі, які розташовуються безпосередньо на видах

Винесеним перетинах слід віддавати перевагу перед накладеними, так як останні затемнюють креслення і незручні для нанесення розмірів.

Контур винесеного перерізу обводиться суцільною основною лінією такої ж товщини S, як видимий контур зображення. Контур накладеного перерізу обводять суцільною тонкою лінією (від S / 3 до S / 2).

Накладене перетин розташовують в тому місці, де проходила січна площина, безпосередньо на самому вигляді, до якого воно відноситься, тобто як би накладають на зображення.

Винесене перетин можна розташовувати на будь-якому місці поля креслення. Воно може бути вміщено безпосередньо на продовженні лінії перетину (рис. 15).

Або в стороні від цієї лінії. Винесене перетин може бути розміщено на місці, призначеному для одного з видів (див. Рис. 13), а також в розриві між частинами одного і того ж виду (рис. 16) Для несиметричних накладених перерізів лінію перетину проводять зі стрілками, але буквами НЕ позначають (рис. 14).

Положення січної площини вказують на кресленні лінією перетину - розімкнутої лінією, яка проводиться у вигляді окремих штрихів, що не перетинають контур відповідного зображення. Товщина штрихів береться в межах від $ до 11 / 2S, а довжина їх від 8 до 20 мм. На початковому і кінцевому штрихах перпендикулярно їм, на відстані 2-3 мм від кінця штриха, ставлять стрілки, що вказують напрямок погляду. У початку і кінця лінії перетину ставлять одну й ту ж велику літеру українського алфавіту. Букви наносять близько стрілок, що вказують напрямок погляду з зовнішнього боку, рис. 12. Над перетином роблять напис за типом А-А. Якщо перетин знаходиться у розриві між частинами одного і того ж виду, то при симетричною фігурі лінію розтину не проврдяЯ4. Перетин можна розташовувати з поворотом, тоді до напису А-А повинен бути доданий символ

повернуто О, тобто А-АТ.

Деякі правила побудови перерізів

На кресленні однієї деталі може бути стільки різних перетинів, скільки потрібно для повного виявлення її форми. Дня кількох однакових перерізів, що відносяться до одного і того ж предмету, слід лінії перетину позначати однією і тією ж буквою і викреслювати одне розтин (рис. 17).

Якщо січна площина проходить через вісь поверхні обертання, яка обмежує отвір або поглиблення, то контур отвору або поглиблення показують повністю (рис. 18).

Однак можна помітити, що це відноситься до зображень отворів і поглиблень циліндричної, конічної і кулястої форми і не поширюється на зображення в перетині шпоночно паза.

3. За двома заданими видам побудуйте третій вид, застосувавши необхідні розрізи. Виконайте технічний малюнок деталі.

I варіант II варіант

Всі написи на кресленнях повинні бути виконані креслярським шрифтом. Накреслення літер і цифр креслярського шрифту встановлюється стандартом. Стандарт визначає висоту і ширину букв і цифр, товщину лінії обведення, відстань між буквами, словами і рядками. Шрифт може бути як з нахилом 75Про, так і без нахилу. Стандарт встановлює наступні розміри шрифту: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. За розмір (h) шрифту приймається величина, яка визначається висотою прописних (великих) букв в міліметрах. Товщину (d) лінії шрифту визначають залежно від висоти шрифту - 0,1h. Ширину (g) літери вибирають рівній 0,6h або 6d. Висота малих літер приблизно відповідає висоті наступного меншого розміру. Ширина більшості малих літер дорівнює 5d. Відстань між буквами і цифрами в словах приймають рівними 0,2h або 2d, між словами і числами - 0,6h або 6d. Відстань між нижніми лінійками рядків беруть рівними 1,7h або 17d.
Стандарт встановлює і інший тип шрифту - тип А, більш вузький, ніж тільки що розглянутий. Висота літер і цифр на кресленнях, виконаних олівцем, повинна бути не менше 3,5 мм.

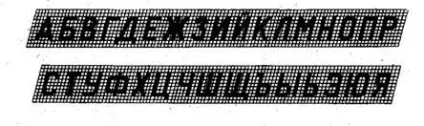

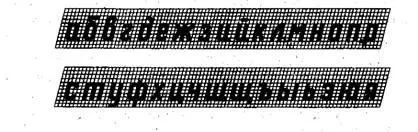

Щоб навчитися красиво писати креслярським шрифтом, спочатку для кожної літери креслять сітку з осередками, що мають форму паралелограма з основою і висотою, рівній h / 7 і кутом при основі близько 75Про. Після оволодіння навичками написання букв і цифр можна проводити тільки верхню лінію рядка. До: нтури букв намічають тонкими лініями, переконавшись, що літери написані правильно, обводять їх м'яким олівцем.

Для букв Г, Д, І. І, Л, М, П, Т, X, Ц, Ш, Щ, можна провести тільки дві допоміжні лінії на відстані, фавном їх висоті h. Для букв Б, В, Е, Н, Р, У, Ч, видання, И, Ь, Я між двома горизонтальними лініями слід додати посередині ще одну за якою виконують середні їх елементи. А для буки 3, О, Ф, Ю проводять чотири лінії, де середні лінії вказують межі заокруглень.

Найменування, заголовки, позначення до основного напису, на полі креслення допускається писати без нахилу. Для швидкого виконання написів креслярським шрифтом іноді користуються різними трафаретами.

2. Що називають розрізом? Чим він відрізняється від розтину? Перерахуйте види розрізів.

Розріз - це зображення предмета, подумки розсіченого площиною (або декількома площинами). На розрізі показують те, що знаходиться в січної площини і за нею.

Розріз відрізняється від перетину тим, що на ньому показують не тільки те, що знаходиться в січної площини, а й те, що знаходиться за нею.

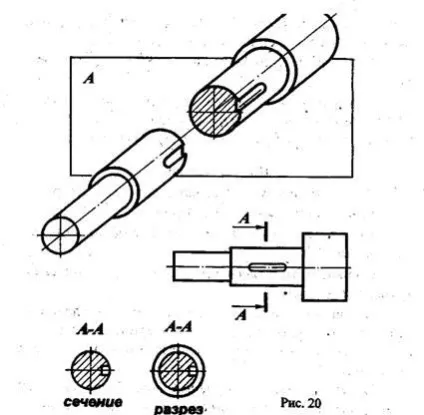

Між розрізом і перерізом існує відмінність. Його видно в рис. 20.

Розріз відрізняється від перетину тим, що на ньому показують не тільки те, що знаходиться в січної площини, а й те, що наводиться за нею.

Розрізи бувають прості і складні. Якщо розріз виходить за допомогою 1 січної площини, він називається простим, якщо за допомогою 2 - складним. У свою чергу складні розрізи поділяються на ступінчасті і ламані. Якщо січні площині паралельні, то розріз ступінчастий, якщо перетинаються - ламаним.

На одному кресленні може бути кілька розрізів, наприклад фронтальний, горизонтальний і профільний.

Для визначення кількості необхідних розрізів прагнуть найменшу кількість, забезпечивши при цьому достатню ясність креслення.

Фронтальний розріз зазвичай розташовують на місці головного виду, профільний - на місці виду зліва, а горизонтальний - на місці вигляду зверху.

Горизонтальним називається розріз при січної площини, паралельної горизонтальній площині проекції.

Наклоннимназивается розріз при січної площини, що становить з горизонтальною площиною проекції кут, відмінний від прямого.

Вертікальнийразрез при січної площині паралельної фронтальній площині проекцій називається фронтальним розрізом.

Вертікальнийразрез при січної площині паралельної профільної площини проекцій називається профільним розрізом.

Місцевим разрезомназивается розріз, службовець для з'ясування пристрою предмета лише в окремому обмеженому місці.
