Екрануюча обмотка для кабелю, корисні статті

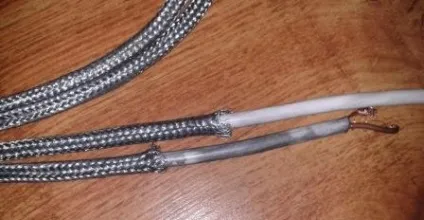

Екрануюча обмотка широко застосовується у виробництві кабельно-провідникової продукції для захисту струмопровідних жив від електромагнітних, індуктивних, ємнісних та інших видів перешкод. Існує кілька різновидів оплеток, що відрізняються один від одного конструкцією, матеріалом виготовлення та фізико-технічними характеристиками. Деякі марки оплеток допустимо застосовувати в якості самостійних провідників електрики (зазвичай використовуються в якості проводів для заземлення).

Екрануюча обмотка для кабелю металева. Види і експлуатаційні характеристики

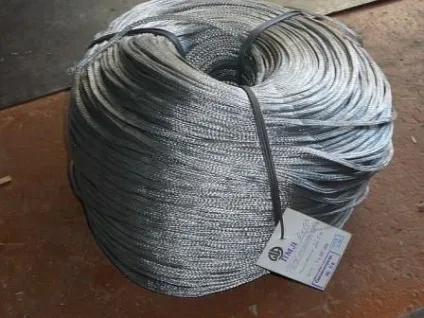

Найчастіше екранують обплетення виробляються з мідних дротів, які в залежності від подальшого застосування можуть бути покриті оловом, олов'яно-свинцевим сплавом, сріблом або нікелем. Також існує екрануюча обплетення, в якій в якості провідників використовуються сплав міді з алюмінієм. Провід в оплетке переплетені таким чином, що її діаметр і довжина можуть бути збільшені на кілька розрахункових одиниць.

Мідні обплетення поділяються на такі види:

• ПМЛ (покриття олов'яно-свинцевий припій або олово);
• ПМЛОО (покриття олово);
• ПМЛОС (покриття срібло);
• ПМЛОН (покриття нікель).

Обплетення, виготовлені з алюмо-мідного сплаву, підрозділяються на такі марки, як:

• ПБАМ (покриття оловом);
• ПБАМС (покриття срібло);
• ПБАМН (покриття нікель).

Розрахункова температура експлуатації екранують оплеток марок ПМЛ. ПМЛОО і ПМЛОС - до +150 ° С, всі інші - до 200 ° С. Термін служби може досягати 25 років (20 років для ПМЛ).

Незалежно від типу металу лудіння екрануюча обплетення для кабелю металева ПМЛ проводиться в діаметрі до 2х4 до 40х55 (можливі й інші варіанти), де перша цифра - мінімальний діаметр, друга цифра - максимальний діаметр (при розтягуванні плетінки).

Як правильно екранувати кабель в домашніх умовах

Екранування кабелю розглядає окремий напрямок в електроніці. Тип використовуваної обплетення і спосіб її установки залежать від виду захищається кабелю (силовий, високочастотний, акустичний і т. Д.), Типу і інтенсивності електричних перешкод, які слід усунути повністю або частково (зменшити їх вплив на струмопровідні жили).

Самому екранувати кабель в домашніх умовах при використанні металевої сітки не є складним завданням. Весь процес екранування зводиться до пропускання через оплетку кабелю цілком або його окремих ізольованих проводів (в цьому випадку кабель буде потрібно обробляти). Важливо лише стежити, щоб екран щільно прилягав до екраніруемого провіднику (саме тому обплетення виконується таким чином, що її діаметр може бути звужений або розширений).

Потім один або обидва кінці екрану (залежить від типу усуваються електричних впливів) заземляются. У деяких ситуаціях (наприклад, при екранування довгих високочастотних кабелів) з «землею» можуть бути об'єднані будь-які центральні ділянки екрану. В інших випадках, щоб правильно екранувати кабель, потрібне використання радіоелектронних компонентів - зазвичай резистори або ємності, але це окрема тема.
