Дзеркальна антена - це антена, в якій радіохвилі відбиваються від металевого дзеркала і перетворять електромагнітні хвилі, спрямовані джерелом. Основними елементами дзеркальної антени є дзеркало і опромінювач. Металеве дзеркало виступає в ролі рефлектора. Джерелом електромагнітних хвиль є елементарна антена, опромінювач зер-
калу. Дзеркало виготовляють із сплавів алюмінію, роблячи його суцільним або гратчастим. Форма поверхні робиться такою, що забезпечує формування необхідної діаграми спрямованості.

Виділяють кілька типів дзеркальних антен. Це параболоїдні антени, зокрема параболоїд, усічений параболоїд і параболічний циліндр. Крім цього, бувають дзеркальні антени спеціальної форми, сферичні, плоскі, кутові дзеркала, зеркальнорупорние антени.

Параболічні дзеркальні антени використовуються в оптичних, короткохвильових, сантиметрових і дециметрових діапазонах хвиль. Дзеркальні антени сконструйовані досить просто, їх перевага полягає в хороших діапазонних властивості. Параболічну дзеркальну антену складають металева поверхня і слабонаправленних антена.

Дзеркальна антена входить до складу апертурних антен. Апаратура, або розкривши антени, виникає при проекції дзеркала на перпендикулярну променям площину. Якщо антена має розмір розкриву 2-2,5 м, то вона виготовляється, як правило, по однозеркальная, або офсетного, схемою. Опромінювач такої антени виноситься за зону дії основного променя. Таким чином, він не загороджує розкривши антени, і при малому рівні бічних пелюсток досягається потужне посилення. Чим менше антена, тим ефективніше винос опромінювача.

У багатьох антен розкривши має форму еліпса або інший, не круглої фігури. У лінії передачі опромінювача в таких дзеркальних антенах поширюється тільки специфічний для неї тип електромагнітної хвилі. У розкривши опромінювача з навколишнього простору електромагнітна хвиля надходить в несиметричне поле. Щоб змінити несиметричність розподілу хвиль, дзеркало повинно мати не круглу форму. Офсетні антени з розкривом дзеркала в формі еліпса найбільш поширені вУкаіни, особливо дзеркала серії СТВ (№ 1).

Дзеркальна апланатіческая антена складається з двох дзеркал, керованої зміни діаграми спрямованості. Застосовується така антена в радіонавігації і радіолокації для хвиль сантиметрового діапазону. Опромінювач переміщається по певній кривій, що призводить до сканування, зміни діаграми напрямку. Допоміжне віддзеркалює на основне енергію, яка підводиться до опромінювача. Ширину діаграми спрямованості визначає розмір головного дзеркала.

Допоміжне дзеркало являє собою систему проводів, які розташовуються паралельно вектору напруженості. Цей вектор належить до електричної складової електромагнітного поля опромінювача. Вектор напруженості складової електромагнітного поля відбивається від основного дзеркала. Через допоміжне дзеркало він вільно проходить, так як знаходиться перпендикулярно його проводах.

Ступінь спотворення діаграми спрямованості визначає співвідношення відстаней променів. Якщо відстані всіх променів однакові, то спотворення виходять мінімальними, за рахунок чого антена стає апланатіческой.

Нарівні з дзеркальними антенами існують не дзеркальні - фазовані антенні решітки. Вони відрізняються від дзеркальних антен меншим обсягом і кращими радіотехнічними параметрами. Маса фазованих антенних решіток зазвичай більша за масу дзеркальних антен. Дискретні випромінювачі розподіляють поле в розриві антенних решіток. Основною перевагою фазованих антенних решіток є те, що їх можна перетворити в активні решітки, в яких підсилювальний елемент відповідає кожному випромінювача. Луч антени можна пересувати в просторі, змінюючи фазировку між декількома підсилювальними елементами. Завдяки такій властивості фазовані антенні решітки зможуть приймати супутникове телебачення. транслюється для пасажирів авіалайнера.

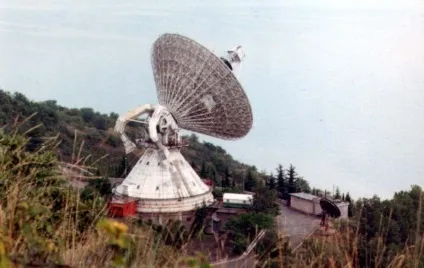

На терріторііУкаіни, в місті Уссурійську, знаходиться найбільша дзеркальна антена, діаметр основного дзеркала якої становить 70 м.
