Привіт, я почав збирати нову глушилку GSM-900 для персонального захисту.
Схема схожа на глушилку S4, але елементів менше.

Генератор шуму на ATtiny13 (зовнішніх деталей не потрібно)
ГУН MAX2623
PF01414A підсилювач потужності на діапазон GSM-900

Радіус глушіння: 15-20 метрів
Струм:

450 мА, так що літієво іонного акумулятора вистачить на дві години.

Є тільки одна проблема: якщо я використовую чверть хвильової відрізок дроту відразу на виході підсилювача потужності, він весь час починає гойдатися (зворотний зв'язок.). Ось чому мені довелося тепер використовувати "зовнішню" антену. У маленькому корпусі Nokia 6210, трохи мідної фольги здається актуальним, це повинно було бути просто предкаскадом для іншого проекту, двох смугової глушилки з використанням QVC12 і PF08103.

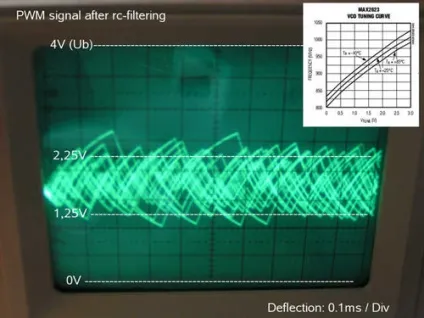

ATtiny13 програмується щоб видавати керований, що генерується випадковим чином широтно - імпульсно модульований сигнал на виводі PB0. [Який насправді має трикутну форму сигналу з 4В від піку до піку]. За допомогою RC фільтра (головним чином R1, C6), сигнал стає схожим на пилкоподібний (картинка внизу).

Мікросхема має вбудований генератор 9.6 МГц, так що немає потреби в зовнішньому кварці і конденсаторах.
Люблю ці мікроконтролери. в кінцевій версії глушилки, буде використовуватися маленький SO8 smd корпус.

Інша схема не містить нічого нового. Жовтий світлодіод використовується для стабілізації напруги живлення на 1.7В (оптимальна робоча точка).

Як я згадував, у мене були деякі проблеми зі схемою - занадто велика потужність на замалою платі - так що її починає качати.
Тим часом, я був натхненний файлом Кріса Вейвбабла Chris Wavebubble [EMule] для побудови мого власного міні пристрою.

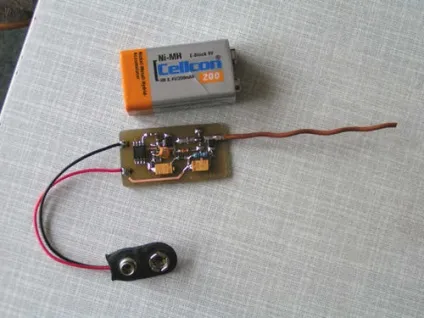

Та ж схема як вище, але менше ATtiny і для каскаду посилення використано тільки ERA-5. Низька потужність -> в будівництві проста і надійна # 33;
Технічні дані:
Смуга тільки GSM900 (двох смуговий як і раніше складно (ГУН.) - ERA-5 також підійде для GSM1800)
Радіус дії: до 10 метрів (досить щоб не турбували в вуличному кафе.)
Споживання струму: 115 мА (Робота від батареї: 3 - 4 години / від акумулятора: 1 - 2 години)

Пачка від сигарет може стати хорошою маскуванням.
