Відкрита електропроводка, фото монтажу
Залежно від того, з якого матеріалу зроблений ваш будинок і які умови навколишнього середовища, можна вибрати спосіб монтажу відкритої електропроводки:
- Плоским проводом безпосередньо на поверхні стін і стель;

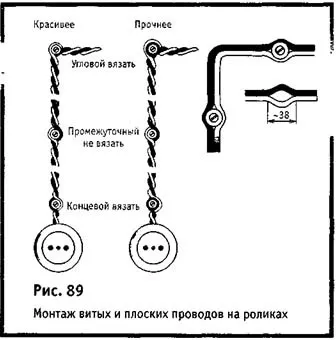

- Крученим або плоским проводом, закріпленим на роликах (рис. 89);
- Проводом закладеним в ПВХ трубки або гофру.
Необхідно визначити характер приміщення, в якому буде здійснюватися проводка.
Сухі приміщення (житлові кімнати, вітальні, спальні).
Вологі приміщення (передпокої, коридори, кухні).
Сирі приміщення (ванні, підвали, льохи і т. П.).
Особливо сирі приміщення (пральні, лазні, басейни).
Технологічна послідовність для монтажу прихованої проводки:
1. Розмітка електропроводки. Потрібна для того, щоб визначити і відзначити місця введення електропроводи в будівлю, місце під квартирний щиток, розташувати відгалужувальні коробки, гаки для підвіски світильників, правильно розташувати вимикачі і штепсельні розетки, розмітити місця пробивання наскрізних отворів, нанести лінії прокладки проводів або кабелів і розмітити місця для установки кріпильних конструкцій.
2. Порахуйте скільки вам потрібно розеток, вимикачів та інших аксесуарів, довжина проводу.
3. Підготовка елементів відкритої електропроводки включає в себе пробивання наскрізних отворів для введення в будівлю, для установки гаків і кріпильних деталей, установку закладних деталей для кріплення квартирного щитка, розеток для електроприладів, якщо необхідно - ятати труб і трубок. Деякі види робіт (наприклад, пробивання отворів і установка закладних деталей) краще зробити до виконання штукатурних робіт.
4. Установка і підключення до лінії лічильника вимикачів і розеток.
5. Установка світильників включає в себе підвішування їх на гаках або установку на підготовлені місця з подальшим підключенням до мережі.
6. Нарешті, проводиться загальне складання схеми - з'єднання окремих елементів електропроводки в загальну схему, її візуальна перевірка і ізоляція місць з'єднання.
Кілька порад і вимог:
- Трасу електропроводки зручніше розмічати після того, як ви визначили, де будуть встановлені електроконструкцій і настановні пристрої (щиток, розетки, вимикачі).
- Розмітку найкраще робити, використовуючи пофарбований шнур (наприклад, синькою або вугіллям).
- Потрібно обов'язково враховувати, що траса електропроводки повинна йти паралельно лініям стін і стелі (а не криво і навскіс);
- Висота прокладання незахищених ізольованих проводів від підлоги повинна бути не менше 2 м.
Проводка плоским проводом на поверхні стін і стель
Використання плоских проводів заборонено під час здійснення прихованої і відкритої електропроводки в особливо сирих приміщеннях і на спаленність) підставах (дерев'яні стіни) безпосередньо, а також для приєднання до підвісних світильників і коли відкрита проводка використовується на горищах.
Вибір матеріалу. 1. Для проведення на вогнетривких або важкогорючих підставах (цегляні стіни, суха штукатурка) використовуються:
- в сухих приміщеннях - дроти марок АПВ, АППВ, АПРН, Апрі, АПРФ;
- у вологих приміщеннях - всі перераховані вище марки, крім АПРФ;
- в сирих приміщеннях - АПВ та АППВ.
На підставах, покритих сухою або мокрою штукатуркою, прокладка проводиться проводок АППВ. Якщо основа обклеєна шпалерами, то дріт прокладають поверх шпалер або під ними.
2. Для проведення за легкозаймистою поверхонь (дерев'яних стін і перегородок) використовуються:
- в сухих приміщеннях - дроти марок АПРФ, АПРН, АППР;
- у вологих приміщеннях - АПРН, АППР;
- в сирих - Апрі (всередині будівель в сільській місцевості).

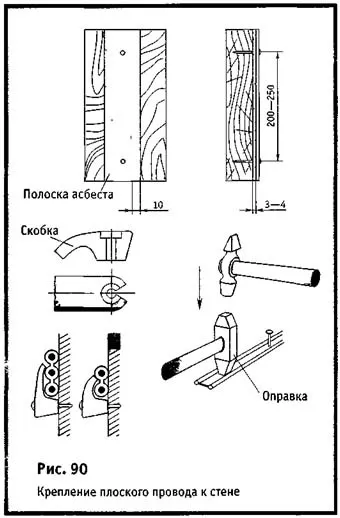

У сухих і вологих приміщеннях під дроти марок АПВ, АППВ і Апрі потрібно підкладати смужку азбесту товщиною не менше 3 мм. Вона повинна виступати з обох боків дроту не менше ніж на 10 мм (рис. 90).
Це, звичайно, виглядає не дуже привабливо, але безпеку будинку все ж дорожче.
3. Для проведення в вініпластові трубах у всіх типах приміщень (крім особливо сирих) підходять дроти марок АПВ, АППВ і Апрі.
Як кріпити плоский провід. Плоский провід з роздільною основою до сухої гіпсової або мокрою штукатурці або до неспаленим стін кріпиться за допомогою цвяхів з малою капелюшком через кожні 200-250 мм (не рідше, ніж через 400 мм). Прибиваючи цвяхи, рекомендується користуватися оправкой, для того щоб не пошкодити провід.
Замість цвяхів можливе використання також гумових або пластмасових дужок (рис. 90).
При паралельному прокладанні плоских проводів між двома або кількома проводами потрібно залишати зазор не менше 3,5 мм (рис. 91).
При перетині плоских проводів один з них необхідно додатково ізолювати трьома-чотирма шарами ізоляційної стрічки.
При вигині плоских проводів із роздільною основою не слід повторювати поширених помилок - перегинати провід, нахлестивая одній житловій на іншу, або підтискати на вигині одну жилу до іншої (рис. 92).
Це може привести згодом до замикання (зношування проводки).
Потрібно акуратно вирізати частину розділової підстави, не пошкодивши ізоляцію провідників, і загинати дріт так, щоб один провідник (жила) був віддалений від іншого в місці згину (рис. 93).
Плоскі дроти без розділової підстави згинають на ребро. Щоб ізоляція не неприємно вразила, радіус вигину повинен бути досить плавним.
Щоб завести плоскі дроти з роздільною основою в відгалужувальну коробку, штепсельну розетку або вимикач, потрібно видалити частину розділової підстави в місцях введення дроти. Потім ті місця, де жили (провідники) можуть стикатися одна з одною, слід ізолювати.
Прокладка плоских проводів на роликах
Прокладка плоских проводів на роликах проводиться:
на вогнетривких та важкогорючих підставах:
- в сухих і вологих приміщеннях - проводами марок Апрі, АПВ;
- в сирих - АПВ;
на горючих поверхнях:
- в сухих приміщеннях - проводами марки Апрі;
- у вологих приміщеннях - Апрі, АПВ;
- в сирих приміщеннях - тільки АПВ.
Як кріпити ролики. Ізоляційні керамічні ролики кріпляться шурупами з круглою головкою. Це викликано тим, що шурупи з плоскою головкою при затягуванні можуть розколоти ролик. Кріплення роликів до дерев'яної поверхні особливих труднощів не представляє - досить зробити шилом направляє отвір і закріпити ролик.
Для кріплення до бетонних підстав потрібно або просвердлити отвір свердлом, краще з победітовим наконечником; також для свердління в бетонній основі краще використовувати перфоратор. Потім в пробитий отвір вставляють пластиковий дюбель.

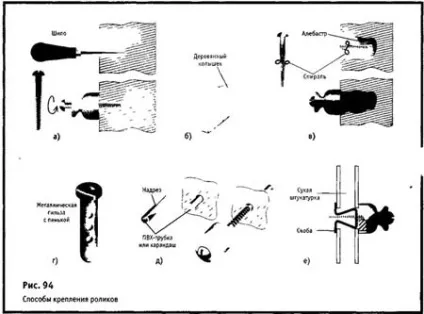

Втім, заповнити отвір під ролик можна і цілком життєвим способом: розрізати по необхідних розмірах звичайний олівець, вставити в отвір і вкрутити в нього шуруп з роликом (рис. 94).
До сухій штукатурці ролик кріпиться за допомогою спеціальної скоби, яку вставляють в готовий отвір під шуруп з роликом. Ролик і скоба як би стягують штукатурку і відмінно тримаються на ній.
Як прокладати плоскі дроти на роликах. У місцях, де встановлені ролики, у проводів без розділової підстави акуратно розрізають вузьку розділову канавку, намагаючись не пошкодити ізоляцію жив (рис. 89). Потім, розвівши жили в місці розрізу, надягають провід на ролик і, якщо це необхідно, прив'язують до нього.
Провід з роздільною основою кріплять до ролика таким чином. Під головку шурупа підкладають металеву пластину (її можна вирізати зі звичайної консервної банки). Поверх шурупа кладуть смужку картону, яка повинна бути ширше металевої, а на неї накладають дріт, після чого загинають картонну смужку, а потім - поверх неї - металеву, яку закріплюють кільцем. Ізоляційний замок готовий.
Замість металевих пластин можна використовувати спеціальні смужки-пряжки, під які також слід підкладати картон. За допомогою таких пряжок можна кріпити провід не тільки на роликах, а й на різних поверхнях.
Прокладка кручених гнучких проводів на роликах
Вибір матеріалу. Якщо ви все-таки вирішили зробити відкриту проводку, то для цього найкраще використовувати гнучкий шнур або дріт, ізоляція якого відповідає типу приміщення (сухе, вологе, сире) і напрузі. В силу своєї гнучкості такі дроти легше трансформувати (згинати, заплітати). Крім того, на відміну від проводу, жила якого складається з одного дроту, гнучкий провід краще натягується і не провисає. Тому електропроводка, зроблена з таких проводів, буде виглядати набагато естетичніше.
У сухих приміщеннях з напругою до 220 В можна використовувати шнур ШРПЛ з гумовою ізоляцією в оплітці з бавовняної пряжі. А в мережах з напругою до 380 В слід використовувати дроти ПРД або ПРВД.
У вологих і сирих приміщеннях потрібно використовувати дроти, обплетення яких має спеціальну протигнильними просочення або пластмасову оболонку поверх ізоляції. Наприклад, дроти марок АПР, АПРВ, ПР, ПРВ.
Як прокладати кручені гнучкі проводи.
Натягнувши провід на ролики, його необхідно на кутових або кінцевих роликах прив'язати (наприклад, обрізком ізоляції з проводів або шпагатом). Відстань між роликами має бути приблизно 800 мм. Відстань від роликів до відгалужувальних коробок, приладів і проходів має бути не менше 50 мм і не більше 100 мм.
Проводи повинні відстояти від стін і стель не менше ніж на 10 мм. Через це іноді доводиться ставити додаткові ролики, які кріпити до балок або карнизах не обов'язково - достатньо притиснути їх проводом.
Ролики необхідні в місцях відгалужень і обходів труб. Щоб міцніше закріпити провід на поворотах і на останніх роликах, іноді роблю! так, як показано на малюнку 89, - просто обмотують одну з жил навколо ролика.

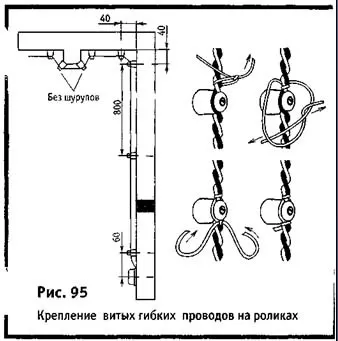

Послідовність операцій в'язки проводів до роликів показана на малюнку (рис. 95).
Як прокладати одножильний провід на роликах.
Одножильні кріплять до роликів «хрестом», а на кутах, де потрібні більш надійні кріплення, - «хрестом з хомутом». У місці в'язки провід додатково ізолюють двома шарами ізоляційної стрічки. В'язку виробляють оцинкованої дротом (так як вона не іржавіє) або ж жилами залишаються обрізків проводів. В'язка на проміжних (не кінцевий і не кутових) роликах може бути зроблена за допомогою шнура з полівінілхлориду або кілець. При відгалуженні дроти на один з пересічних проводів потрібно надіти ізоляційну трубку.

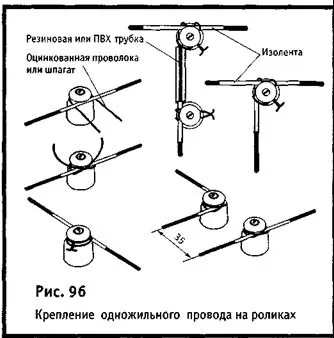

Відстань між осями одножильних проводів повинна бути не менше 35 мм (рис. 96).
Як прокласти електропроводку через стіни і обійти перешкоди
Після того як в стіні буде зроблено отвір, в нього потрібно вставити гумову трубку (перш ніж простягати дріт), а з кінців надіти на неї порцелянові втулки. При введенні в сирі приміщення кожен провід проходить в окремій трубці і з боку сирого приміщення надягати не втулку, а воронку, яку потім заливають розплавленої ізолюючої масою.

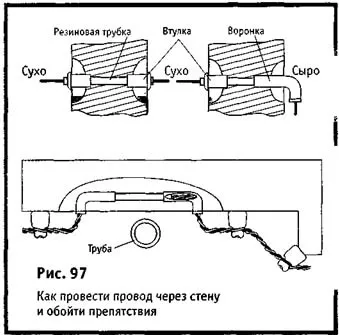

Щоб обійти водопровідні або газопровідні труби потрібно в стіні зробити виїмку, а відкрита електропроводка пройде через гумову трубку, на кінці якої насаджено воронки. Потім виїмку заштукатурити так, щоб кінці воронок виступали назовні (рис. 97).
