Дружня підтримка і опора

Не вірте очам своїм, коли дивитеся художні фільми про роботу снайперів. Плавний рух перехрестя оптичного прицілу ... Ось воно зупинилося на жертві ... Все не так. Насправді робота з оптичним прицілом без опори дуже складна - прицільна марка кидається на цілі, і амплітуда коливань знижується до прийнятної лише на остаточній стадії прицілювання за кілька миттєвостей до пострілу.

Стійке положення зброї, можливість його переміщення при наведенні і зручність наведення забезпечують сошки. За рахунок зниження амплітуди коливань вони дозволяють збільшити точність прицілювання в 5-8 разів (в залежності від майстерності стрільця) при стрільбі з положення лежачи і сидячи в порівнянні з опорою на лікті рук. Ось причина, яка змушує звернути увагу на конструкцію і різні способи використання цих, здавалося б, нехитрих пристосувань.

Під час прицілювання зброя відчуває вплив на приклад від плеча і рук стріляючого, що змушує його коливатися і захитався. Так як сошки є відносно жорсткою і стійкою опорою, зброя робить повороти з малою амплітудою навколо центру обертання, який приблизно розташований в місці кріплення сошок до зброї.

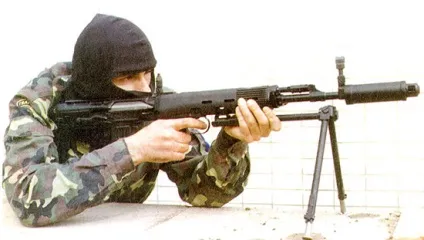

Снайперський автомат СВУ ОЦ-ОЗ-АС
дозволяє вести як одиночний, так і автоматичний вогонь

При однаковій величині переміщення потилиці приклада зі збільшенням відстані до центру обертання пропорційно зменшується величина кута відхилення осі каналу ствола від «правильного» напряму, що сприяє більш точному прицілюванню. Тому у більшості снайперських гвинтівок сошки кріпляться ближче до переднього торця цівки. Місце кріплення сошок має розташовуватися по можливості далі від потилиці приклада.

Кріплення стаціонарних сошок на дуловій частині стовбура можна побачити на старих конструкціях - німецької FG-42 або бельгійської FN FAL з важким стволом. У японській «Тип 61» та американської М14А1 сошки кріпляться на газовідвідному вузлі, а на більш сучасної швейцарської SIG-541 перенесені на цівку. Шарнір сошок французької FAMAS поміщений на ствольної накладки вище осі каналу ствола - рішення, що зустрічається порівняно рідко.

На мисливських карабіни загального призначення типу «Скаут» легкість і портативність сошок особливо важливі. На карабіні «Кліфт Скаут» сошки в складеному положенні повністю забираються в поздовжній канал цівки, при цьому їх опори утворюють подобу наконечника цівки. Це дотепне рішення зажадало, однак, максимального спрощення і полегшення сошок і для бойової зброї неприйнятно.

Існує також тип «окремих» сошок - наприклад, Х-подібна конструкція «Андервуд Шутінг Стікс» - поєднання двох легких телескопічних штанг і рухомого трубчастого перехрестя. Зрозуміло, що таке пристосування (нагадує добре знайомий по вітчизняним повчанням прийом стрільби з опорою на схрещені лижні палиці) може бути корисно для полювання, але неприйнятно для бойової обстановки.

Можна виділити два основних типи кріплення сошок до зброї. Перший має підставу, яке нерухомо кріпиться до цівки - наприклад, широко поширені за кордоном складні «Харріс Біпод». Їх основу кріпиться до цівки з використанням передньої антабки рушничного ременя - благо на більшості гвинтівок і карабінів передня антабка розташована знизу.

Телескопічні ніжки забезпечені конічними наконечниками, а в розведеному положенні фіксуються гвинтовими пружинами. Підстава сошок має власне вушко для рушничного ременя. «Харріс Біпод» стали штатними для снайперської гвинтівки американської Армії М24, для НВ308, що зацікавила французьку «Сюрте». На новій гвинтівці Ю. Стоунер SR-25 «Матч» такі сошки кріпляться знизу трубчастого пластикового цівки, армованого скловолокном і закріпленого на ствольній коробці без контакту з самим стволом. Очевидним недоліком жорсткого кріплення підстави до цівки є можливість повороту «навколо стовбура» тільки на малий кут.

У другого типу в підставі консольно закріплена вісь, що повертається у втулці, закріпленої в (на) цівку. Сошки виконують «стаціонарними», хоча конструктивно нескладно зробити їх швидкознімними - досить передбачити фіксатор осі від випадання.

Цікавим прикладом може бути система «Паркер-Хейл» QD, використана на відомих британських «Модель 85» і L96A1 (AW). Сошки складаються з шарнірно зчленованих верхнього і нижнього ланок і двох телескопічних двоколійні ніжок. Верхнє ланка кріпиться поздовжньою віссю на торці цівки до несучої рами гвинтівки, нижня ланка пов'язано з верхнім поперечною віссю і в свою чергу несе шарнір ніжок. Це забезпечує вільний поворот гвинтівки щодо сошок в трьох площинах без виникнення згинальних моментів. Сошки такої системи використані на фінських снайперських гвинтівках «Валмет» М86 і TRG-1, на американських 12,7-мм М87 і М93.

Кріплення сошок на стовбур має кілька особливостей і викликає ряд заперечень з-за значного зниження купчастості і точності бою. Справа в тому, що ствол зброї не є абсолютно жорстким і навіть під дією власної ваги вигинається вниз. Під дією сили опори з боку сошок стовбур вигинається вгору, що призводить до зміни кута вильоту кулі, і, відповідно, до зміщення середньої точки попадання вгору. Величина зміщення точки попадання залежить від жорсткості стовбура, величини і точки прикладання сили опори від сошок і становить зазвичай 3-7 см на дистанції 100 м. Цей недолік усунемо шляхом внесення поправки в прицілювання або регулюванням прицілу.

Інший недолік пов'язаний з тим, що кріплення сошок відомих конструкцій до стовбура є певною мірою жорстким. Тому поздовжня сила, що діє на кінці ніжок, створює на стовбурі крутний момент, який додатково згинає стовбур (також можливий вплив моменту від сошок в горизонтальній площині і вигин стовбура вліво або вправо). Наприклад, якщо ця сила дорівнює всього 0,3 кгс (стрілок практично не може відчути таку зміну зусилля), то середня точка попадання зміститься вгору або вниз в середньому на 1,5-2 см на 100 м. Це призведе до збільшення розсіювання влучень по вертикалі на 3-4 см на дистанції 100 м, що в багатьох випадках неприйнятно.

Крім того, для забезпечення стабільності показників влучності зброї важливо забезпечити гарна перспектива стовбура при пострілі. Більшість сучасних неавтоматических снайперських гвинтівок мають так званий вільно плаваючий стовбур. У будь-якій системі навантаження стовбура додатковими вузлами, не пов'язаними з його прямим завданням, погіршує балістичні показники. Тому сошки намагаються конструктивно зробити частиною саме ложі, а не стовбура, зміцнюючи їх на цівку.

Так, в ізраїльській штурмової 5,56-мм «Галіл» сошки кріпляться знизу на газовідвідному вузлі, але на снайперської 7,62-мм моделі цієї гвинтівки місця кріплення телескопічних складних сошок передбачені у заднього і переднього торців цівки. Кріплення у переднього торця забезпечує більшу купчастість стрільби, у заднього - ближче до центру тяжіння зброї - швидку горизонтальну наводку, необхідну на малих дальностях.

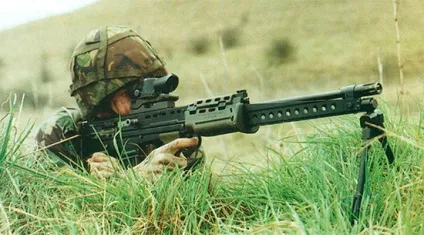

Замість цівки (дерев'яного або композитного) для кріплення сошок може служити і стрижень, що кріпиться до ствольної коробки або службовець продовженням рами гвинтівки. Таке кріплення краще, коли опора зброї відчуває великі навантаження через високу потужності патрона або режиму стрільби чергами. Складні стаціонарні сошки на стрижні (штанзі) можна побачити на англійському 5,56-мм ручному кулеметі L86A1, 12,7-мм американських гвинтівках «Рисерч Армамент Модел 500», М92 (стрижень укритий пластикової ложею) і Р-50 «Пауца». Найбільш же прийнятним для штурмових гвинтівок варіантом сошок може стати швидкознімна конструкція з безпосереднім кріпленням на «відкритий» ділянку стовбура.

У нас в країні до недавнього часу сошки використовувалися фактично тільки для кулеметів. Єдину штатну сошку до гвинтівки - багнет-сошку АВС-36 - навряд чи можна вважати вдалим прикладом. Сошки для снайперських гвинтівок, автоматів або карабінів не виходять поки зі стадії досвідчених. Так, в ЦКИБ СОО розроблені досить вдалі сошки для «снайперського автомата» СВУ-АС, створеного в цьому КБ на базі самозарядною СВД. «Снайперський» характер зброї, як і можливість стрільби чергами, не дозволяє навантажувати сошками стовбур, цівка ж, як і в базовій СВД, пов'язане зі стовбуром. Тому для установки сошок використаний стрижень, жорстко укріплений на ствольній коробці.

Кріплення сошок допускає поворот їх щодо зброї в широких межах - наприклад, можна розгорнути їх під 90 градусів і уперти в стіну. Ніжки - телескопічні, з чотирма фіксованими установками по висоті. Такі ж сошки кріпляться до цівки однозарядної МЦ-116, пропонованої ЦКИБ СОО в якості снайперської. Знизу в цівку вмонтована металева напрямна для кріплення таких спортивних пристосувань, як Опертя- «грибок» або штанга з грузиками. У снайперський варіанті ця ж напрямна використовується для установки сошок з вибором їх положення - біля торця цівки або ближче до центру тяжіння гвинтівки.

Цікаво, що з'являються і перші вітчизняні комерційні зразки. Так, конструкція Е. Геращенко підходить для автоматів, штурмових гвинтівок, карабінів. Сошки можуть гойдатися в поздовжньої вертикальній площині під дією дуже малого зусилля і практично не згинають додатково стовбур, можливий також поворот в горизонтальній площині майже без впливу на стовбур.

При дотриманні простих правил стрільби з сошками збільшення розсіювання становить (з урахуванням похибки установки по довжині стовбура і інших чинників), в гіршому випадку, 0,7-1 см по вертикалі і 0,3-0,5 см по горизонталі на дистанції 100 м і дуже мало впливає на кучність стрільби.

При стрільбі з спортивної зброї цільовими патронами не вдалося помітити навіть незначного зниження купчастості бою в порівнянні з відстрілом з опорою на цівку, а кучність влучень відповідає укладенню центрів пробоїн на дистанції 50 м в коло діаметром 7-10 мм. Це дозволяє встановлювати такі сошки і на снайперську зброю для стрільби на невеликі дальності - наприклад, для «поліцейських» снайперів, провідних вогонь на дальностях до 100-200 м.

Установка сошок на стовбур зброї займає 5-8 секунд (зняття ще менше) і може бути виконана в несприятливих умовах - на дотик, на морозі в рукавицях. Сам механізм кріплення, внаслідок свою відносну простоту, має високу надійність і зберігає працездатність, навіть якщо його викупати в рідкого бруду. Широкий діапазон регулювань механізму кріплення дозволяє встановлювати сошки практично на будь-яку зброю - армійські штурмові і снайперські гвинтівки, мисливські карабіни і штуцера - без будь-якого доопрацювання.

Телескопічні ніжки дозволяють безступінчатий регулювати сошки по висоті в діапазоні від 27 до 70 см і забезпечують можливість стрільби з положення лежачи і сидячи. Нежорстке кріплення сошок і механізм кріплення з трьома ступенями свободи забезпечують можливість їх повороту навколо осі стовбура і дозволяють зорієнтувати зброю у вертикальній площині при опорі на поверхню з поперечним ухилом. При цьому відсутня крутний момент, діючий на зброю, що дозволяє стрілку повністю сконцентруватися на прицілюванні.
