Дробильно-сортувальна установка

ДРОБИЛЬНО-СОРТУВАЛЬНА ВСТАНОВЛЕННЯ (а. Crusher-grader; н. Brechund Siebanlage; ф. Station broyage-echantillonage; і. Estacion de machaqueo у clasificacion) - призначена для первинної переробки і підготовки видобутої гірничої маси до промислового використання. Включає дробарки крупного і середнього дроблення. грохоти. конвеєри та інше обладнання. Дробильно-сортувальні установки дозволяють здійснювати потокову технологію і комплексну механізацію відкритих і підземних гірничих робіт.

Перші спроби механізувати виробництво щебеню для дорожнього будівництва були зроблені в Німеччині в кінці 19 століття. Промислове використання дробильно-сортувальних установок відноситься до початку масового будівництва автодоріг в країнах Європи і Північної Америки (1908-14). ВУкаіни дробильно-сортувальна установка застосована вперше для ремонту шосе в районі Червоного Села під Харковом в 1909. Виробництво дробильно-сортувальних установок в СРСР розпочато в 1931. Розрізняють пересувні і стаціонарні дробильно-сортувальні установки.

Пересувні дробильно-сортувальні установки застосовують на кар'єрах малої потужності з невеликими запасами корисних копалин і річною продуктивністю до 100 тисяч м 3. розташованих в безпосередній близькості від споруджуваних автодоріг, аеродромів, гідроспоруд та інших споживачів. Пересувні дробильно-сортувальні установки класифікують: по проізводітельності- малої (до 10 т / год), середньої (до 50 т / год), великий (понад 50 т / год; продуктивність найбільших в світі самохідних дробильно-сортувальних установок 2700 т / ч) ; по виду виконання - переміщувані, самохідні, збірно-розбірні; по числу агрегатів з різними технологічними функціями - одно-, дво- і багатоагрегатного; по виду приводу машин - з електричним, дизельним, комбінованим приводом (дизельний привід дробарок і генератора живить електродвигуни решти устаткування); за призначенням - для переробки піщано-гравійних матеріалів і скельних порід. Витрати часу на монтаж пересувних дробильно-сортувальних установок в залежності від виду виконання і продуктивності складають від кілька годин до 7 діб. Капітальні витрати на ці установки (за винятком збірно-розбірних) вище, ніж на стаціонарні у відкритому виконанні, тому що вартість ходової частини складає 20-30% всієї вартості установки. Компактне розташування обладнання пересувних дробильно-сортувальних установок ускладнює обслуговування і проведення ремонтно-профілактичних робіт, однак мобільність цих дробильно-сортувальних установок, відсутність спеціальних приміщень і фундаментів, а також можливість значно знизити витрати з перевезення готового продукту обумовлюють їх широке застосування.

Переміщувані дробильно-сортувальні установки обладнають пневматичним ходом і вимагають для транспортування будь-яке тягове засіб (автомобіль, тягач, трактор). Дробильно-сортувальні установки цього типу використовують для отримання великих обсягів матеріалів в стислі терміни. Гірська маса для переробки доставляється до установок автотранспортом або автонавантажувачами. Видачу продукту дроблення здійснюють безпосередньо в автотранспорт або на проміжні склади. Випускають переміщувані дробильно-сортувальні установки з різними конструктивними та експлуатаційними характеристиками. Одноагрегатная установка малої продуктивності з дизельним приводом виробляє одностадійне дроблення у відкритому циклі за допомогою щокові дробарки, сортування щебеню віброгуркоті на 2 класу крупністю до 25-70 мм з відсівом та призначена для дорожньо-будівельних і ремонтних робіт на автодорогах місцевого значення, а також для використання в цивільному будівництві. Особливість цієї установки - періодичність експлуатації протягом будівельного сезону. Двоагрегатної дробильно-сортувальна установка середньої продуктивності для переробки скельних порід з електричним приводом (рис. 1) складається з агрегату великого дроблення з щокові дробаркою і агрегату дрібного дроблення та сортування з конусної дробаркою і віброгуркоті, сортують щебінь на 2 класу (5-10 і 10 -25 мм).

При необхідності отримання відмитого і зневодненого матеріалу дробильно-сортувальні установки постачають бризкальними пристроями і спіральним класифікатором. Установка призначена для промислового і транспортного будівництва та може експлуатуватися в кар'єрах і на заводах залізобетонних виробів сезонно. Переміщувана дробильно-сортувальна установка великої продуктивності складається з декількох забезпечених електроприводами агрегатів, кожен з яких виконує самостійну технологічну операцію, що спрощує конструкцію, знижує масу агрегатів і дозволяє використовувати їх в різних поєднаннях для переробки вивержених, осадових і піщано-гравійних порід. У комплект установки входять бункери з пластинчастим і лотковим живильниками, агрегати крупного, середнього і дрібного дроблення, агрегат сортування, стрічкові конвеєри, агрегат управління. Установку використовують при будівництві магістральних автодоріг, аеродромів, в гідротехнічному будівництві цілий рік.

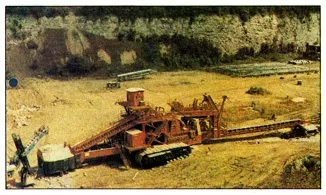

Самохідні дробильно-сортувальні установки випускаються великої та надвеликої продуктивності для первинної переробки вихідної сировини безпосередньо в кар'єрах. Застосування таких дробильно-сортувальних установок раціонально при великих запасах матеріалів, розміщених на обмеженій площі, коли найбільш вигідний конвеєрний транспорт продуктів дроблення. В якості основного обладнання використовують дробарки і сортувальні пристрої різних типів. Основні види ходового обладнання: рейковий, гусеничний з електроприводом і крокуючий за допомогою гідроциліндрів. Дробильно-сортувальні установки з гусеничним ходом можуть мати як поздовжнє розташування технологічних ліній, так і поперечне, яке зручніше для роботи з екскаватором і магістральним конвеєром. Установки з крокуючим ходом в порівнянні з установками на гусеничному ходу мають велику продуктивність (на 15-20%).

Збірно-розбірні дробильно-сортувальні установки середньої і великої продуктивності монтують і демонтують без додаткових капітальних робіт, а також перевозять за допомогою стандартних вантажопідйомних і транспортних засобів (рис. 3).

Установки раціонально застосовувати для переробки місцевих матеріалів поблизу споруджуваних об'єктів з терміном експлуатації не менше 3-5 років, тобто коли не потрібно часта їх передислокація. Збірно-розбірні дробильно-сортувальні установки містять набір уніфікованих агрегатів з дробильно-сортувальних, промивочно- обезводжуючим і знепилюючих обладнанням. Незалежність взаиморасположения окремих агрегатів дозволяє легко пристосовувати всю технологічну лінію до рельєфу місцевості.

Стаціонарні дробильно-сортувальні установки споруджують на кар'єрах і шахтах, що забезпечують роботу установок не менше 20-25 років при річній продуктивності понад 100 тисяч м 3. Дробильно-сортувальні установки можуть розташовуватися як на поверхні, так і під землею і мати одну, дві або три стадії дроблення. Устаткування дробильно-сортувальних установок встановлюють в спеціальних приміщеннях або підземних камерах і монтують на бетонних фундаментах. Одностадійне велике дроблення здійснюють в основному щекова дробарками, а для наступних стадій дроблення застосовуються конусні, роторні. молоткові або валкові дробарки. Сортують продукти дроблення за допомогою нерухомих колосникових і вібраційних грохотів. а перевантаження матеріалу здійснюють пластинчастими, вібраційними. хитними або стрічковими живильниками. Доставку вихідної сировини на дробильно-сортувальні установки виробляють автомобільним або рейковим транспортом, а транспортування продуктів дроблення - конвеєрним або трубопровідним. При відкритій розробці крутопадаючих родовищ на невеликих глибинах (до 120-150 м) стаціонарні дробильно-сортувальні установки розташовують на борту кар'єра, а при розробці пластових родовищ з горизонтальним або пологим заляганням на значних глибинах дробильно-сортувальні установки споруджують на дні або на проміжному горизонті кар'єра . Таке розташування дозволяє скоротити відстань автомобільної доставки і здійснювати її по горизонтах з невеликими ухилами. Підземні стаціонарні дробильно-сортувальні установки в СРСР споруджують в основному на робочих горизонтах шахт. Обслуговують вони один поверх, що доцільно при тривалому терміні служби. За кордоном (США. Канада. Австралія та ін.) Найбільшого поширення набули централізовані дробильно-сортувальні установки, що споруджуються зазвичай на нижньому горизонті і переробні матеріал, яка спрямовується з верхніх горизонтів.

Закладні дробильно-сортувальні установки розташовують в підземних виробках при достатній забезпеченості шахтної породою (не менше 40% загальної потреби в закладних матеріалах) із заповненням її з поверхневих породних відвалів і кар'єрів.

Удосконалення дробильно-сортувальних установок йде по шляху збільшення продуктивності і надійності роботи обладнання за рахунок застосування більш потужних і високошвидкісних вібраційних щокові дробарок, конвеєрних мотор-барабанів, армованих синтетичним кордом стрічок, дистанційного керування. аспірації та знепилювання.
