Дрезина, домовичок
У будинку було тихо. Тільки ходики мірно цокали. Сергій надів тренувальний костюм, кеди. Виглянув у вікно. Кругом сонне царство. Пірат розвалився у буди. Від річки тягнуло ранкової свіжістю. Сонце ось-ось вигляне з-за поля, на якому колосилася пшениця.
Хлопчик безшумно вистрибнув з вікна. Пірат насторожено підняв голову, але, дізнавшись господаря, затарабанив хвостом по землі.
Сергій увійшов в сарай і почав витягати з-під купи сіна трубки, куточки, прутки, колеса. «Вже сьогодні я її закінчу, - як би підштовхуючи себе до рішучих дій, подумав він. - Завтра субота. Треба поспішати ... »
Два тижні тому він посперечався з Ваською Степановим. Було це так. Хлопці купалися, засмагали. Сергій не пам'ятає, з чого почали суперечку, але раптом Васька кинув:
- Ти не словами - руками доведи, на що здатна твоя голова!
- І доведу.
Ударили по руках. Розбивали їх чоловік п'ять. Вирішили: через два тижні Сергійко виїжджає з воріт на самохідної візку власної конструкції або ... Сергій здогадувався, що ховалося за цим «або»: якась прикра кличка.
Сергій підняв і поставив на верстак схожу на букву П раму, над якою він таємно від усіх хлопців возився рівно дванадцять днів. Сьогодні мала відбутися складання.
Сергій не присвятив в свою таємницю навіть нікого з людей дому. Коли він тягав в сарай залізяки, пиляв їх ножівкою, свердлив дрилем отвору, так і сяк приміряв, ніхто не міг здогадатися, що це буде. Не відповідав иа питання. Хотілося перевірити себе, все зробити самому. Тільки мати, зрідка проходячи повз, скоса позирала иа сина, серцем відчуваючи в ньому якусь зміну. Спочатку думала: мовляв, скоро кине це заняття - адже за що тільки він не брався раніше. Але минали дні, а син вперто продовжував робити те, що задумав. Бували навіть дні, коли на річку не ходив.
До сніданку збірка була закінчена. Приховувати роботу було тепер нема чого. Сергій вивів свою «віз» із сараю і, відштовхнувшись правою ногою, проїхав коло по двору. Пірат сховався в будку і з подивом дивився на дивну машину. Машина прекрасно слухалася керма, без помітних зусиль рухалася вперед.
У двір вийшов батько.
- Ну-ка покажи, що змайстрував?
- дрезини! - відповів син, радіючи з того, що несподівано знайшлося їй назву.
- Але дрезина - це на залізниці.
- У мене принцип той же. А на залізницю хто мене пустить?
Сергій вирішив суботи не чекати. Дрезину він покаже хлопцям неодмінно сьогодні.
І ось настала хвилююча хвилина. По вулиці до річки йшла ватага хлопчаків. Він відкрив хвіртку і завмер иа старті. Як тільки хлопці порівнялися з його будинком, вилетів на вулицю. Зробивши гарний розворот, покотив під гірку, прямо до річки. Хлопці спочатку зупинилися, а потім всією юрбою кинулися наздоганяти.
Васька проспорив. І його змусили бігати слідом за дрезиною, поки вся ватага її не зазнала.
Напевно, на цьому можна було б і завершити розповідь, але давайте дізнаємося, як влаштована дрезина і як вона приводиться в рух.
... Лише на третій день після суперечки у Сергія дозрів план. І чим більше ої думав над ним, тим ясніше уявляв окремі деталі і всю конструкцію. Він вирішив взяти колеса-дутики від дитячого велосипеда і самоката. Уже кілька років припадали пилом вони в сараї без діла. Прикинувши відстань між осями і колесами, визначив розміри рами.
В ході роботи сталися дві заминки.
Перша, коли думав про те, який вибрати привід. Спочатку все думки зверталися до приводу ножному, як на велосипеді. А потім раптом згадав фільм «Ад'ютант його превосходительства», той момент, коли мчить по рейках дрезина і йде стрілянина ...
Два дня визрівала ідея. Він вирішив використовувати двоступеневу велосипедну передачу - руками адже обертати колеса важче, ніж ногами.

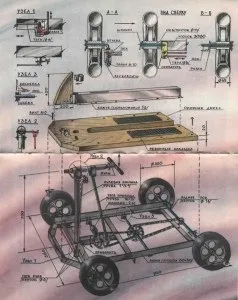

Друга заминка відняла три дні. Ручний привід на двоступеневу передачу - це добре. Але як здійснювати повороти, яким повинен бути кермо? Він поєднав кермо з ручним тяговим приводом. Щоб розібратися, як він працює, звернемося до малюнка.
Переміщаючи кермо вгору-вниз, ми змушуємо велику зірочку першого ступеня обертатися. Велосипедна ланцюг передає обертання на маленьку зірочку і жорстко пов'язану з нею велику зірочку другого ступеня приводу. Далі обертання передається на маленьку зірочку задньої осі і на колеса. Для полегшення обертання, а заодно, коли дрезина поїде під ухил, для акумулювання механічної енергії на першій осі Сергій встановив маховик вагою 2 кг.
Кермо можна, немов бублик автомобіля, повертати. Тоді вступає в дію вертикальна тяга. Вона переміщує тягу горизонтальну, і передні колеса повертаються.
В. заворот. Малюнки А. СТАСЮКА. Журнал Юний технік.
