Дренажні системи - їх види і призначення

При будівництві свого будинку далеко не всі забудовники замислюються про спорудження дренажної системи. А даремно. Адже наявність цієї інженерної мережі дозволяє продовжити термін експлуатації будинку, а також поліпшити життя садовим і городнім рослинам. Крім того, правильно влаштовані дренажні системи гарантують, що в підвалах і льохах НЕ буде вогкості і, тим більше, води, а дерев'яні частини вдома не вразить цвіль і інші грибки.

Що таке дренажна система?

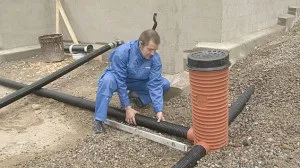

Будівництво дренажного колодязя

У загальних словах можна сказати, що це ціла мережа пристроїв, які збирають дощову, талу, грунтову воду і відводять її на якусь відстань з подальшою утилізацією. Для цього використовують аераційні поля або спеціальні ємності. А самі стоки в подальшому застосовують в господарських потребах або очищають і скидають в систему централізованої каналізації. Водостічна конструкція будинку також може бути включена в дренажну систему.

Складовими елементами дренажу є:

• дренажні колодязі
• водозбірники
• лотки
• приямки
• пескоуловители
• перфоровані труби
• канали

Надлишки води на ділянці згубно позначаються на фундаменті будівлі, підвальних приміщеннях і льохах, а також на зростанні і плодоносінні культурних рослин. Та й мало кому подобається після дощу тижнями місити бруд у дворі.

Насичений водою грунт передає частину вологи матеріалу фундаменту. При настанні морозів вода розриває структуру матеріалу, в результаті чого виникають тріщини. Вони, в свою чергу, послаблюють несучу здатність фундаменту, що може привести до перекосу всієї споруди або його руйнування. Тому до наявності зайвої вологи в землі варто ставитися з великою увагою.

Потрібно чи ні робити дренаж, можна визначити по такому явищу, як довго не просихає калюжі на ділянці. Це говорить про те, що грунт важкий і містить глину, або ж близько до поверхні розташовані ґрунтові води. В цьому випадку дренаж просто необхідний. Навіть Замостя доріжки і під'їзд до будинку, ви не позбудетеся від зайвої води в землі, а вона може принести чимало бід як для самого будинку, так і для рослин.

різновиди дренажу

Залежно від складу грунту, рівня грунтових вод, кількості опадів і рельєфу місцевості вид дренажних систем підбирається індивідуально для кожної ділянки.

За принципом пристрою дренажні системи поділяють на поверхневого типу і глибинного. Поверхнева, в свою чергу, буває відкритою і закритою.

Поверхнева мережа збирає дощові і талі води з поверхні ділянки, замощення тротуарною плиткою або іншим матеріалом, що не пропускає воду, а також з дахів і навісів. У систему поверхневого збору води входить лінійний та точковий дренаж.

Крім цього відведення води в поверхневі мережі може здійснюватися з городів, садів і загальної прибудинкової території. Зібрана з усіх площ вода відводиться за межі ділянки самопливом або збирається в дренажні колодязі і ємності.

За допомогою глибинного дренажу здійснюється відведення грунтових вод, рівень яких постійно високий, або при його піднятті під час танення снігу та тривалих рясних дощів.

Надлишки вологи з ґрунту за допомогою системи труб, прокладених на певній глибині, видаляються:

• в спеціальні колодязі
• на поля аерації
• в довколишні яри
• в централізовану мережу каналізації
• в накопичувальні ємності, з яких згодом вода може використовуватися для поливу садово-городніх насаджень або в інших господарських цілях

Важливо! Будь-які дренажні системи влаштовують таким чином, щоб надлишки вологи відводилися самопливом. Це забезпечується створенням певного ухилу при монтажі лотків або риття каналів.

І поверхнева система, та глибинна можуть створюватися на ділянці одночасно, якщо для цього є причини:

1. високий рівень грунтових вод
2. ділянка розташована на схилі
3. глинисті грунти, тривалий час не пропускають воду

Однак при комплексному пристрої слід враховувати, що зростає навантаження на колектори (дренажні колодязі), і в цьому випадку збільшують або їх обсяг, або їх кількість. Все це розраховується при складанні проекту. Якщо грунт на ділянці піщаний, або грунтові води розташовуються не ближче півтора метрів, то можна обійтися без глибинного дренажу, але поверхневий необхідний для будь-яких ділянок.

Пристрій даних систем обов'язково має закладатися в проект будівництва будівлі та облаштування ділянки. Але досить часто на такі, здавалося б, дрібниці домовласники вчасно не звертають уваги. В результаті доводиться згодом знімати покриття доріжок і прибирати вимощення, щоб змонтувати необхідні елементи дренажної системи.

поверхнева система

Дана мережа включає в себе систему з'єднаних між собою каналів до 50 см завглибшки або укладених в землю спеціальних жолобів і лотків. Крім того, в системі присутні пескоуловители і пристрої, в яких збирається різне сміття, що знаходиться в стічних водах - листя, гілки, папір та інше.

Жолоби і канали можуть бути відкритими і закритими. Найчастіше їх закривають спеціальними гратами з метою безпеки людей і транспорту.

Важливо! Грати повинні бути виконані з міцного і надійного матеріалу, що витримує вагу людини, якщо вони встановлюються в пішохідній зоні, та вагу автомобіля, якщо поверхнева дренажна система влаштовується в зоні руху автотранспорту.

Відкриту дренажну мережу найчастіше роблять на ділянках, відведених під город або сад. Вона являє собою звичайні канави глибиною не менше півметра зі скошеними стінками. На дно таких траншей можна насипати шар гравію або щебеню, а стінки залежить дерном, щоб виключити вимивання і осипання грунту. Канали влаштовують з ухилом в бік водоприймача, яким може бути будь-який природний водойму, яр або спеціально влаштована ємність.

глибинна мережа

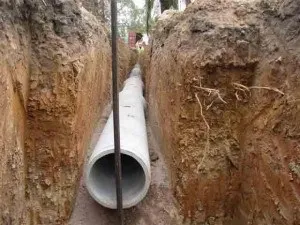

Будівництво дренажної системи

Даний вид дренажу влаштовують на глибині близько півтора метрів. Для цього копають по периметру будівлі траншеї з ухилом в бік колектора. Відстань від будинку до траншеї витримують в межах одного метра. На дно підсипають суміш піску і гравію, на яку укладають перфоровані труби.

При неможливості викопати траншеї поблизу будівлі, або коли вони розташовуються на великій відстані від будинку, а також при високому і сталому рівні грунтових вод влаштовують систему «ялинка». Для цього до центральної труби приєднують бічні перфоровані труби на зразок гілок ялини.

Дренажні колодязі ставлять на всіх перетинах труб або їх вигинах. Вони служать для контролю над рівнем води і для очищення від піску і сміття. Рекомендується влаштовувати дані споруди через кожні 10-15 метрів. Ґрунтова вода йде в природні водойми, яри або на ділянки, що лежать нижче дреніруємой, за допомогою полів аерації.

Зверху труби закривають нетканим матеріалом, щоб отвору не забивалися дрібними частинками грунту і не замулювалися. Після цього укладають шар щебеню або гравію і засипають раніше обраної землею. Трамбувати не рекомендується, щоб не пошкодити труби і їх з'єднання. Згодом грунт сам осяде, після чого ділянку можна вирівняти, досипати землі.

Глибинний дренаж при високому рівні підземних вод слід робити обов'язково, якщо в будинку є підвал або окремо стоїть льох.

точковий дренаж

Точковий збір води передбачає відведення дощових стоків від водостічних труб і з приямків, що влаштовуються біля вхідних дверей, гаражних воріт і в інших місцях.

Під ринвами в вимощення монтують дощоприймачі, що з'єднуються трубами або лотками з загальної поверхневої дренажною системою або централізованої зливової каналізацією.

Точкові місця збору води, звані дощоприймачі, повинні закриватися міцними гратами з чавуну, сталі або спеціального пластику. Сучасні виробники пропонують комплект, що включає в себе не тільки дощоприймач, але також спеціальні сифони і кошики для збору сміття. Перші не дають поширюватися неприємних запахів застояної води, а другі збирають сміття, який змивається з дахів будівель і інших поверхонь.

Важливо! Точковий відведення води охороняє від руйнування вимощення і цокольну частина будівлі, не дає проникати воді в підвал, виключає ризик утворення криги на пішохідних доріжках і автомобільних майданчиках.

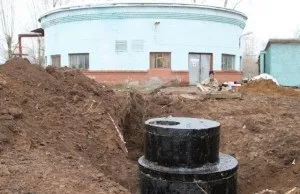

Дренажні лотки, колодязі

Для пристрою дренажних систем глибинного типу використовують пластикові перфоровані труби або азбоцементні вироби, отвори в яких роблять самостійно.

Якщо раніше для збору і відведення дощових стоків повсюдно використовувалися залізобетонні лотки, то зараз перевага віддається сучасним матеріалам.

Великого поширення набула пластикова дренажна система, яка:

• зручна в збірці
• мало важить, що скорочує витрати на транспортування
• не схильна до корозії
• легко очищається від сміття
• стійка до реагентів
• довговічна
• має гладкі стінки, на яких не утворюються відкладення і нарости, що збільшує пропускну здатність лотків і труб
• дозволяє герметично з'єднувати окремі частини

Довговічність пластикової дренажної системи гарантується виробником до 50 років. Однак дані конструкції не розраховані на великі навантаження, тому слід вибирати ту систему, яка відповідає розрахунковим значенням.

висновок

Правильно влаштовані дренажні системи зберігають фундамент, продовжуючи тим самим термін експлуатації будівлі. З ними не буде проблем у вигляді затапліванія погребів і підвалів грунтовими водами. А садові та городні рослини не будуть дивуватися хворобами, викликаними надлишками вологи в грунті. Та й сама ділянка стане більш привабливим - без постійних калюж і бруду.
