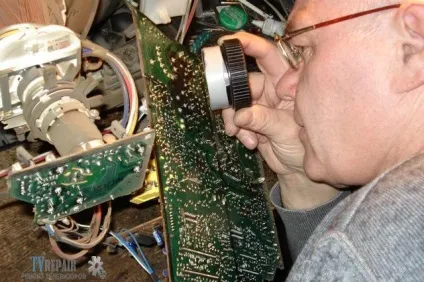

Ремонт телевізора своїми руками
Відремонтувати телевізор самостійно, не вдаючись до послуг телевізійного майстра, безумовно можливо. Що для цього потрібно? Початкова технічна грамотність, вміння тримати в руках паяльник і здатність провести елементарні вимірювання найпростішим тестером. Великий обсяг інформації про типові дефекти, якими рясніє Інтернет, може спонукати навіть сумнівається зайнятися відновленням зламався пристрою. Віра в свої сили чудову властивість, але ймовірність отримати в результаті повністю "убитий" апарат досить висока. Може бути все-таки викличемо майстра?
Отже, приступаємо до розбирання. Знімаємо кришку з телевізора, якщо вона закріплена гвинтами або шурупами. Сучасні моделі телевізорів крім кріплення мають до того ж хитру систему засувок, розімкнути які, не зламавши їх або не подряпавши корпус, буває досить складно. Майстри мають досвід розкриття апаратів і необхідні пристосування для цього, пам'ятаючи, що з'єднання кришки з корпусом нагадує пристрій сучасного пульта дистанційного керування тв, виконаного повністю на засувках.
Задня кришка знята і нам видно пристрій телевізійного приймача:
- блок живлення, який може бути виконаний окремо або спільно з інвертором або блоком led підсвічування
- материнська плата
- інвертор або блок led підсвічування
- матриця разом з контролером (T-con)
- локальна клавіатура, фотоприймач
Блок живлення призначений для формування стабільних напруг заданої потужності, необхідних для коректної роботи інших компонентів телевізійного шасі. Може перебувати в черговому або робочому режимі, в залежності від команди з материнської плати. Є найбільш вразливою ланкою при зовнішніх несприятливих впливах таких, як перепади електрики, грозові розряди і т.д. У блоці живлення телевізора повинні бути використані якісні комплектуючі, здатні забезпечити його безперебійну роботу в широкому діапазоні вхідних напруг у важкому температурному режимі.
Материнська плата є "командним пунктом" всього пристрою. Забезпечує управління, комутацію, регулювання і настройки телевізора в цілому. Виконує команди користувача, що відправляються з пульта дистанційного керування і локальної клавіатури. Має розвинену архітектуру пристроїв зберігання даних у вигляді мікросхем Eeproom, Flash, Nand Flash, SpiFlash, RAM пов'язаних з центральним або графічним процесором і пристроями обробки сигналу по шині I2C - послідовній шині даних, що використовує дві двонаправлені лінії зв'язку SDA і SCL.
Інвертор або блок led підсвічування забезпечує безвідмовне функціонування джерел світла у вигляді ламп або світлодіодів для підсвічування рідкокристалічної матриці. Управляється за командами з материнської плати на включення і зміна яскравості підсвічування. Мають серйозну структуру захисту, що блокує систему не тільки при несправності лампи або світлодіодним лінійки, але і при певному дисбалансі в їх роботі. Трансформатори інвертора найчастіше виходять з ладу при діагностиці несправностей цього блоку.
