Щоб забезпечити нормальну вологість підвального приміщення і запобігти можливості затоплення цокольного поверху, влаштовують зовнішній і внутрішній дренаж підвалу. Це дозволяє своєчасно відводити грунтову і осадочную вологу в міру її надходження. Ми розповімо, як зробити дренаж в підвалі будинку своїми руками.
Система відведення води від стін фундаменту значно подовжує термін служби будівельних конструкцій всієї споруди.
Дренажна система
призначення

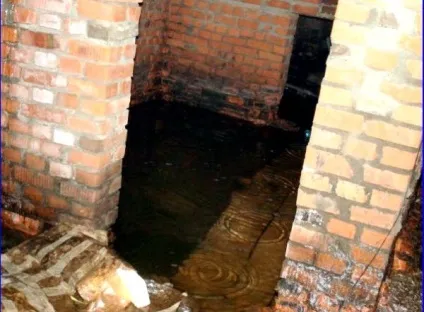

Відсутність ефективного відводу води призводить до затоплень.
Пряме призначення будь-дренажної системи - це збір і відведення води з ділянки. Чому це так важливо? Давайте розберемося.
Якщо розглянути грунт, характерний для середньої полосиУкаіни в розрізі, то ми побачимо, що верхній родючий шар змінюється супіском, що складається з суміші піску і землі. Цей шар прекрасно пропускає вологу.

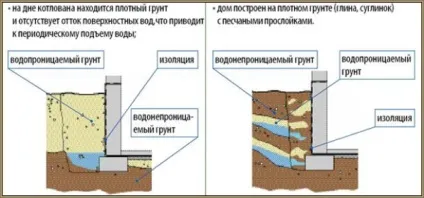

Структурна схема розташування шарів в грунті.
Потім супесь змінюється суглинком, де пісок перемішаний з шарами глини. Причому розташування піску і глини часто шаруваті, що нагадує пиріг. Вода проникає крізь пісок, але затримується на шарі глини.
Коли шар глини утворює ємність на зразок чаші, волога накопичується в цьому резервуарі до тих пір, поки не почне переливатися і йти в більш низькі шари. Може трапитися так, що ваш будинок стоїть на пагорбі, але при цьому розташований під землею шар глини має нахил до дому, і вода буде все одно накопичуватися навколо фундаменту, надаючи на нього тиск і проникаючи в структуру бетону і в підвал.
На фото видно, як наслідки підвищеної вологості підвалу швидко позначаються на конструкціях першого поверху.
Навіть найнадійніша гідроізоляція навряд чи впорається з таким тиском води, і в результаті ви отримаєте болото в підвальному приміщенні. Крім того, вода, рухаючись по шару глини, упреться в стіну фундаменту, яка покрита гідроізоляційним матеріалом. Природно, вона почне стікати вниз і накопичуватися біля підніжжя фундаменту, поступово затоплюючи весь котлован.
Взимку вся вода накопичується на поверхні у вигляді снігу і льоду.
Якщо в літню пору цей процес відбувається поступово, і в більшості випадків осадова вода встигає випаровуватися і розосереджуватися в піщаній губці грунту, то взимку картина змінюється кардинально: вся вода накопичується на поверхні землі у вигляді снігу і льоду, і в верхніх шарах замерзлої грунту у вигляді кристалів, змішаних із землею.
Найцікавіше починається з приходом весняної відлиги. Сніг і лід на поверхні землі таять, але вода не йде вглиб, так як земля ще замерзла. Але ось навколо опалювального будинку (особливо якщо підвал також має опалення) земля відтає швидко, і вся скупчилася на поверхні волога спрямовується до фундаменту, причому різко.
Навесні спостерігається дещо інша картина.
В результаті ми бачимо затоплені підвали й льохи, постійну бруд на ділянці, наявність в підвальних приміщеннях затхлого запаху, цвілі, моху, іноді навіть очерету. Все це, врешті-решт, призводить до руйнування фундаменту, псування стін цоколя, гниття конструкцій підлоги першого поверху і іншим небажаних наслідків.
Важливо!
Дренажна система дозволяє уникнути накопичення води в околицях будівельних конструкцій, що призводить до значного підвищення комфорту і збільшення терміну експлуатації всієї споруди.
переваги
Дренаж дозволяє своєчасно відводити вологу.
Багато хто вважає, що спорудження водостічної системи - це зайва трата сил і засобів. Мовляв, досить обмазати стіни фундаменту бітумною мастикою - і все буде добре. Це не зовсім так.
Обмазочная або будь-яка інша гідроізоляція погано справляється з напірної водою, яка завжди знайде ваду, тріщину, капіляр - і проникне всередину. Така ізоляція покликана охороняти конструкцію від капілярної вологи, випарів і конденсату, але не від постійного тиску великої маси рідини.

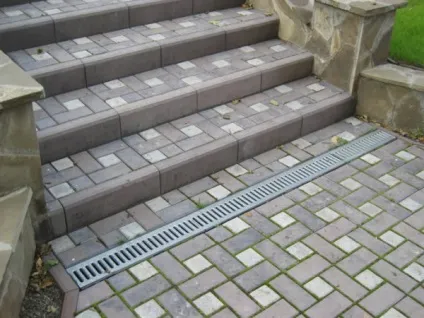

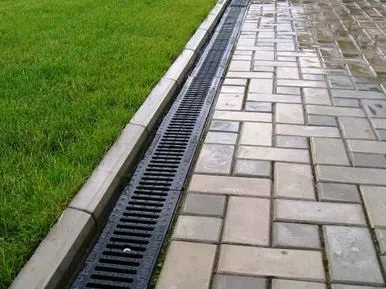

Водозбірні жолоби розташовують в місцях найбільших потоків.
Застосування дренажної системи дає цілий ряд переваг:
- Спостерігається ефект осушення грунту на всій ділянці. особливо навколо будинку та інших будівель, оснащених дренажем;
- Вода не накопичується в природних резервуарах грунту. а надходить в дренажні труби і відводиться в міру надходження до спеціального колекторний колодязь, з якого вона відкачується в каналізаційну систему або спеціальне місце для скидання води;
- Дощова вода, що стікає з дахів, не потрапляє в грунт навколо будинку. а по водостічних трубах надходить в жолоби, з'єднані з оглядовими і колекторними колодязями;
- Пристінна дренажна система збирає вологу, яка у вигляді конденсату стікає зі стін фундаменту. і також видаляє її в спеціально відведене місце;
- Внутрішня дренажна система підвалу дозволяє видаляти вологу безпосередньо з самого приміщення. що запобігає потопи.

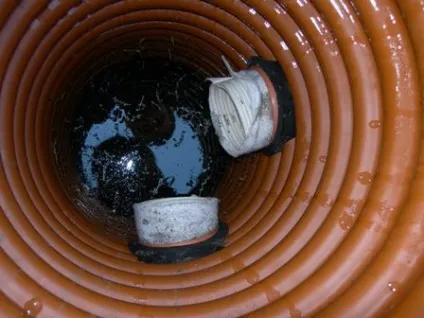

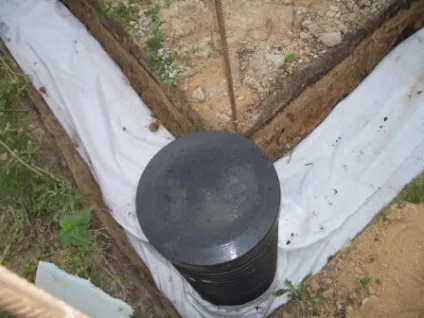

Вода надходить в спеціальні колодязі, призначені для контролю працездатності системи і збору води.
Важливо!
При всіх перерахованих достоїнствах, ціна споруди дренажної системи не так вже й велика, якщо роботи проводити самостійно.
Монтаж кільцевого дренажу підвалу
Зливова каналізація та дренаж не зливаються до колекторного колодязя.
Якщо ви вирішили споруджувати систему водовідведення самостійно, вам допоможе наша інструкція:
- На відстані від 1 до 3 метрів від периметра будинку викопуємо траншею навколо всього фундаменту. Глибина траншеї - на 20 см нижче підніжжя фундаментної плити;

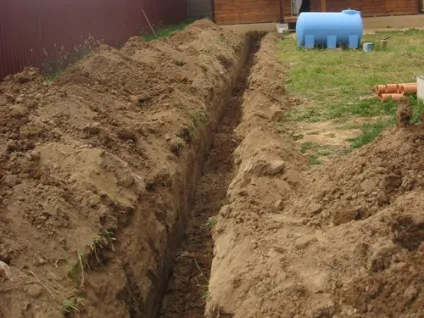

Копаємо траншею навколо будинку.
- На дно траншеї насипаємо шар піску і щебеню товщиною 200 мм. При засипці робимо ухил від одного з кутів траншеї в обидві сторони, не менше 2-х см на метр довжини, в результаті найнижчий кут повинен виявитися на рівні або нижче підніжжя фундаменту, а найвищий - не вище рівня підлоги в підвалі;

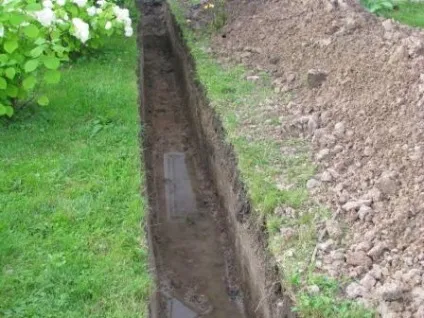

На дні формуємо підсипку з ухилом не менше 2%.
- Траншеї простягається геотекстилем так, щоб його краї створювали нахлест на стіни рову. На геотекстиль насипаємо шар гравію товщиною 200 мм;
- Укладаємо перфоровані труби діаметром 100 мм, які з'єднуємо з допомогою муфт або інших фасонних елементів. Труби зверху засипаємо гравієм. На кожному розі встановлюємо оглядовий колодязь;

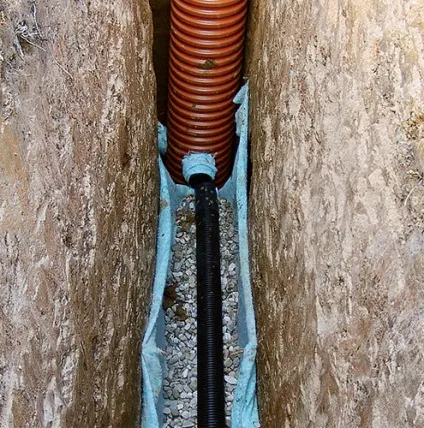

Укладаємо і з'єднуємо труби.

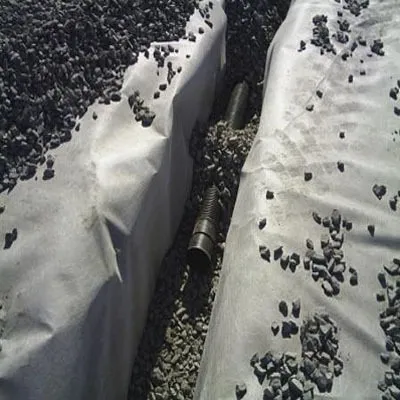

- Загортаємо труби в геотекстиль так, щоб його краю лягли внахлест і добре вкрили дренажний фільтр.
Загортаємо труби в геотекстиль.
- Найнижчий оглядовий колодязь з'єднуємо похилій трубою з колекторним колодязем, який маємо в своєму розпорядженні подалі від будинку;

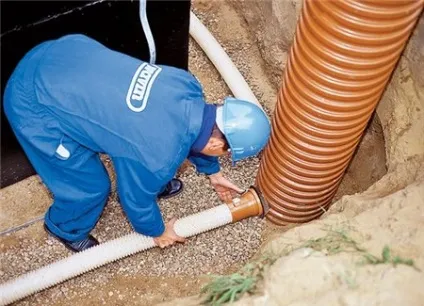

Відводимо похилу трубу до найнижчої точки системи - колекторного колодязя.

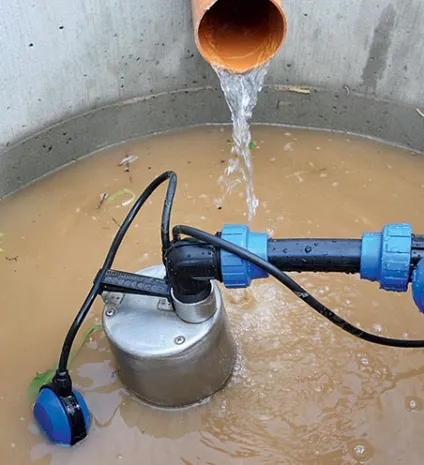

Колекторний колодязь постачаємо насосом для відкачування зайвої води.
- Траншеї засипаємо сумішшю грунту, піску і тирси.
