Драйвер dark energy на bp9021a

На мікросхемі BP9021 A, фірма Dark Energy виробляє високоточні драйвери LED 1x3W для живлення світлодіодів або інших цілей, які забезпечують струм в районі 300 мА для одного, а також двох або трьох включених послідовно світлодіодів.

Схема драйвера на bp9021 Dark Energy

Вхідна напруга: AC 85-265V, 50-60Hz
Вихідна напруга: DC 3.7-3.9V для одного і більше 10 вольт для 3-х послідовних світлодіодів, при вихідному струмі 300mA і потужності до 3,5 W

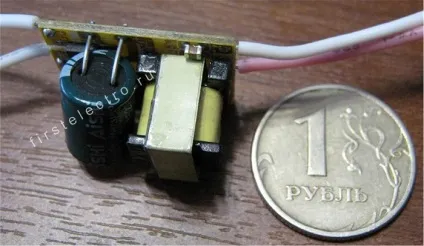

Розмір плати: 2.0 x 1.5 x 1.5cm

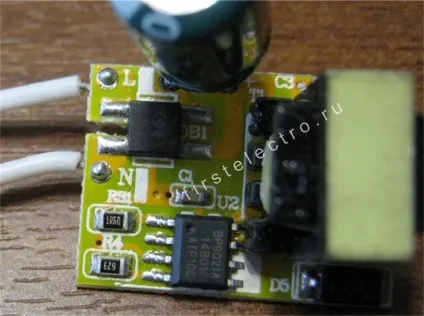

Мініатюрний розмір драйвера на мікросхемі bp9021a дозволяє вбудовувати його в різні саморобні світлодіодні світильники потужністю до 3 Вт.

Купити ці led драйвери довелося під назвою: «світлодіодний блок живлення 220 \ 12 вольт 3 Вт». На зауваження, що це драйвер для світлодіодів реакції продавця не було.

А різниця принципова: драйвер світлодіода - це джерело струму, а не напруги. Тому дивує часто використовувана фраза led драйвер 12v. Led драйвер на 12в це нонсенс, тому що задача драйвера - підтримувати заданий струм у всьому діапазоні вхідних напруг харчування. А функція джерела стабілізованої напруги 12 В складається в підтримці цієї напруги при навантаженні до певного максимального струму, в заданому діапазоні вхідних напруг.

Схема виконана з гальванічною розв'язкою від мережі, що дозволяє встановити драйвер в сухому приміщенні, а світлодіоди розміщувати в підвалі, парної або на вулиці без ризику ураження струмом.

Згідно даних виробника при вхідній напрузі 220 В і одному підключеному светодиоде драйвер видає струм 292 мА. Якщо підключити 2 однотипних послідовно - струм збільшиться до 301 мА, а через три послідовно включених LED ток складе 295 мА.
При підключенні послідовно четвертого і більш світлодіодів настає межа зростання напруги, струм зменшується і стабілізація не відбувається.

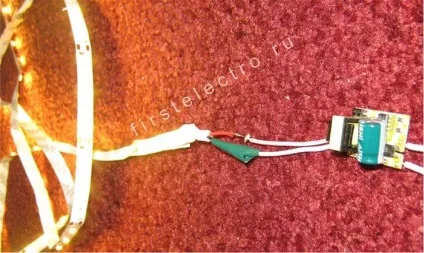

Схеми з паралельним включенням однакових світлодіодів повинні бути розраховані на загальний струм 0,3 А і можуть збиратися в послідовні групи, але струм через кожен діод може незначно відрізнятися через розкиду параметрів. При підключенні до драйверу стрічки кращі результати при довжині 75 см для 3528 і 25 см для теплої 5050. Збільшення довжини супроводжується зниженням яскравості, а зменшення призведе до перегріву і зменшення терміну служби світлодіодів.
