Доводчик двері своїми руками

Доводчик являє собою особливий механізм, основне призначення якого - тихо, плавно і обережно закривати двері. Принцип дії даного вироби простий: коли людина відкриває двері, він робить механічне зусилля, яке передається на доводчик і поширюється по ньому таким чином, що закриття дверей перестає бути сильним і різким.

Перший доводчик, який став використовуватися вУкаіни, прийшов з Америки. Механізм мав найпростішим пристроєм, основою якого служив поршень. Регулювання закривання дверей здійснювалася за рахунок масла, що знаходиться у виробі. На сьогоднішній момент існує велика кількість різних видів доводчиків, які відрізняються своїми сутнісними характеристиками.

різновиди доводчиків

Види дверних доводчиків

Залежно від сфери вживання розрізняють наступні види механізмів:

доводчик автомобільний;
доводчик меблевий, який використовується для шаф-купе, дверей в шафах і висувних полиць;
доводчик дверний, застосовуваний для вхідних і міжкімнатних дверей.

Перші два види доводчиків зазвичай йдуть вже вбудованими в конструкцію, а третій вид механізмів можна поставити самостійно.

Види доводчиків за принципом пристрою

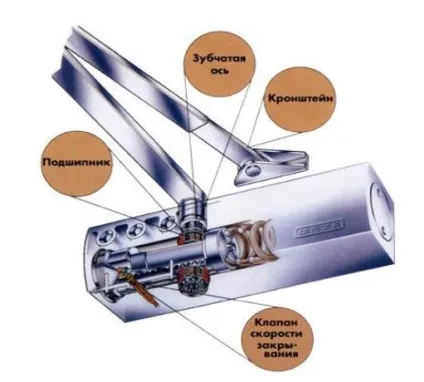

Механізм з зубчастим приводом.
Виріб з приводом від кулачкового вала.

Верхній дверний доводчик

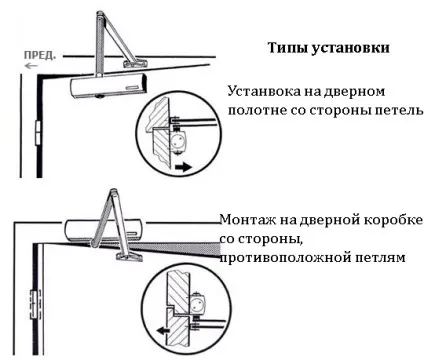

Даний вид механізму вважається стандартним. Існує два варіанти монтажу доводчика:

доводчик кріпиться на дверну коробку, а важіль - до полотна;
доводчик кріпиться до полотна, важіль - на дверну коробку.

Вибір відповідного способу залежить від того, в який бік здійснюється відкриття двері. Для конструкції, яка відкривається «на себе», слід вибрати другий спосіб. Для конструкції, яка відкривається «від себе», відповідно, краще озброїтися першим.

Існує також альтернативна схема монтажу доводчика, яка виявляється актуальною в тих випадках, коли два попередні варіанти з тих чи інших причин виявляються не доцільними.

Суть паралельної установки полягає в тому, що доводчик монтується на поверхню полотна, а важіль - на коробку, але для цього використовується спеціальна пластина.

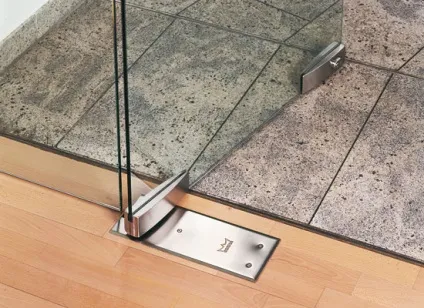

підлогові пристрої

Цей тип механізму використовується переважно для таких дверних конструкцій, які не мають коробки. Він абсолютно не придатний для дверей, які відкриваються за рахунок петель, оскільки доводчик в деякому сенсі сам виконує функцію петлі. Дверний доводчик монтується безпосередньо в поверхню підлоги, точніше в спеціальне поглиблення, яке готується для цих цілей.

У такого механізму також є верхня частина, яка повинна бути встановлена строго в такому ж становищі, як і нижня. В іншому випадку експлуатаційний термін доводчика відчутно скоротиться.

приховані доводчики

Приховані дверні доводчики

Доводчики, що характеризуються прихованою установкою, діляться на два типи:

петлі-доводчики, які за алгоритмом монтажу вкрай схожі з звичайними навісами;
приховані верхні доводчики, які врізаються в полотно.

функції доводчиків

Механізм плавного закривання дверей здійснює безліч функцій, які забезпечують його тотальне поширення в сучасному світі. Серед найбільш істотних переваг варто відзначити той факт, що доводчики дозволяють економити теплоенергію і забезпечують термоізоляцію приміщення. Крім того, вони ефективно захищають від шуму і усіляких впливів зовнішнього середовища і суттєво підвищують показники охорони і протипожежної безпеки.

вибір доводчика

Для того щоб пристрій виконувало своє функціональне призначення протягом тривалого часу і не викликало ніяких складнощів з використанням, необхідно правильно вибрати механізм. Для цього слід взяти на озброєння кілька ключових правил, що дозволяють не помилитися з вибором.

Варто орієнтуватися на ширину дверного полотна. Доведено, що від цього чинника залежить не тільки потужність, але і кількість виробів. Для дуже широких дверей допускається установка двох доводчиків.
Ще один параметр, який не можна ігнорувати при виборі доводчика, - це маса двері. Логічно, що маса двері впливає на роботу механізму. Важкі двері, вагою понад триста кілограм, мають на увазі використання виключно підлогових доводчиків, оскільки верхні механізми в силу багатьох причин не впораються зі своїми функціями.
Не менш значущий вид двері. Наприклад, протипожежні двері повністю виключають доводчики, побудовані за принципом механічної фіксації. Для інших видів дверей істотних обмежень не спостерігається, так що можна орієнтуватися на свої переваги.
Дорогі дверні доводчики доречні для монтажу в полотна високого класу.

Ціна виробу залежить від безлічі факторів, у числі яких: наявність функції регулювання швидкості зачинення дверей, наявність функції фіксації двері, наявність функції амортизації відкривання.

Монтаж доводчика своїми руками

Установка дверних доводчиків

Як вже було зазначено вище, існує безліч різних способів встановити доводчик. В даному випадку буде розглядатися монтаж механізму на двері, яка відкривається «на себе».

Монтаж доводчика своїми руками

Крок 1. Купуємо комплект матеріалів, до якого входять необхідні складові.

Найчастіше набір складають:

Саме шаблон найчастіше робить установку вироби простий і безпроблемної.

Крок 2. Закриваємо двері і встановлюємо на ній шаблон таким чином, щоб його розташування точно відповідало наведеній схемі.

Крок 3. Крізь шаблон свердлимо отвори за допомогою дриля точно в тих місцях, які вказані на схемі.

Крок 4. Знімаємо шаблон з двері.

Крок 5. Кріпимо важіль до дверної коробки - поки без будь-якої регулювання, просто прикручуємо, щоб він тримався на коробці.

Крок 5. Одягаємо доводчик на важіль.

Крок 6. З'єднуємо важіль з доводчиком за допомогою гвинтів. Вони повинні бути встановлені по напрямку до дверних навісів.

Крок 7. Регулюємо тягу важеля, тобто добиваємося такого результату, при якому дірочки на двері співпадуть з отворами на що встановлюється виробі.

Крок 8. Контролюємо положення важеля таким чином, щоб він стояв перпендикулярно по відношенню до коробки.

Крок 9. Прикручуємо пристрій і перевіряємо роботу.

У тому випадку, якщо в комплекті не пропонується шаблон для монтажу, варто звернутися за допомогою в паспорт обладнання. Саме там найчастіше вказуються виміри, так що особливих складнощів виникнути не повинно.

Зверніть увагу! Щоб розгорнути інструкцію, слід клацнути по ній мишкою.

Монтажна інструкція доводчика Porter DCG30 (частина 1)

Монтажна інструкція доводчика Porter DCG30 (частина 2)

Регулювання доводчика двері своїми руками

Після того, як всі роботи по монтажу будуть виконані, необхідно перевірити, як працює доводчик. Не виключено, що двері будуть закриватися занадто різко або досить туго відкриватися. Ці неприємні моменти легко усунути за допомогою нескладної регулювання.

На доводчики розташовуються два основних гвинта, які в цілому відповідають за функціонування механізму. Перший гвинт «відповідальний» за швидкість закривання, а інший регулює прилягання полотна до дверної коробки. Для того щоб при закритті дверей не було сильного бавовни, слід звернутися до другого гвинта. Регулювання здійснюється повільно і плавно. Слід злегка підкрутити гвинт і перевірити, як працює дверна конструкція. Якщо результат не задовольнив, варто продовжити процедуру.

Регулювання доводчика двері своїми руками

Для уповільнення руху крутите гвинт двері по ходу годинникової стрілки, для прискорення - проти годинникової стрілки.

Регулювання доводчика з великою кількістю гвинтів

Деякі пристрої мають більш складну будову і мають в своєму складі кілька гвинтів для регулювання. У тому випадку, якщо доводчик має великий функціоналом, то кількість регулювальних гвинтів може доходити до чотирьох. Найчастіше призначення і способи управління кожним з гвинтів вказуються в інструкції, пропонованої виробником. Крім стандартних гвинтів, призначення яких було описано, пропонуються ще два опціональних гвинта, які виконують важливі функції.

Один гвинт відповідає за гальмо відкривання дверей. Іншими словами, навіть при сильному бажанні ви не зможете відкрити двері різкіше, ніж це дозволяють умови експлуатації. Призначення другого гвинта в тому, що він фіксує двері у відкритому вигляді. Якщо ви відкриєте двері на більший кут, ніж той, який прийнятий при звичайному використанні конструкції, положення дверей буде зафіксовано і автоматичне закриття не здійснив. Регулювання цих гвинтів здійснюється за тією ж схемою, яка була описана вище.
