Вилки розетки і вилки працюють в парі. Тому незалежно від їх зовнішнього оформлення, способу монтажу, установки та кріплення вони повинні відповідати один одному (це означає, що гнізда розетки і штифти вилки повинні бути розташовані однаково). Для розеток з двома гніздами застосовують вилки з двома штифтами, для розеток з трьома гніздами - з трьома штифтами. До розетки з круглими гніздами йдуть вилки з циліндричними штифтами, для розеток з продовгуватими гніздами - з плоскими штифтами.
Є універсальні розетки, до яких підходять вилки як з циліндричними, так і з плоскими штифтами. Відстань між циліндричними контактами - 19 мм, а між плоскими - 12,7 мм.

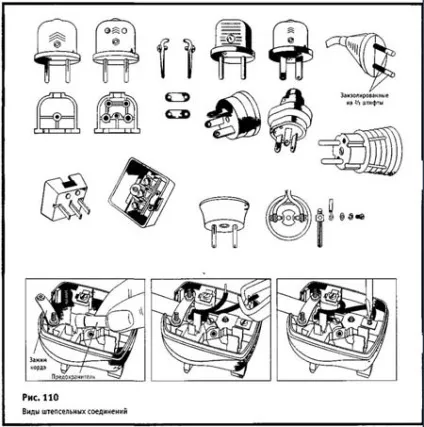

Вилка повинна щільно сидіти в розетці, а не бовтатися, інакше з'єднання буде іскрити і грітися. Для цього в розетках роблять пружні контакти (рис. 109, 110).
Конструкція і безпеку штепсельних з'єднань
Штепсельні з'єднання сконструйовані таким чином, щоб виключити випадкове ураження електричним струмом.
Так, в з'єднаннях для приладів, які вимагають заземлення, спочатку входить в контакт заземлення штифт вилки (він довший) з заземлюючим гніздом розетки, тільки після цього включаються живлять контакти.
Оскільки гнізда і штифти в таких з'єднаннях розташовані під певними (неоднаковими) кутами, то вилку можна включити тільки одним-єдиним способом. Головне при монтажі - дотримуватися відповідність живлять (фазного і нейтрального) і заземлюючих клем з живлять і заземлюючими проводами.
Є штепсельні з'єднання з боковим заземленням. У таких з'єднаннях живлять гнізда розетки поглиблені, тому в розетці спочатку включається заземлення, а потім підключений до джерела живлення.
Для трифазних споживачів електроенергії випускають триполюсні штепсельні соедіненіястремя живлять і одним заземлюючим плоскими контактами.

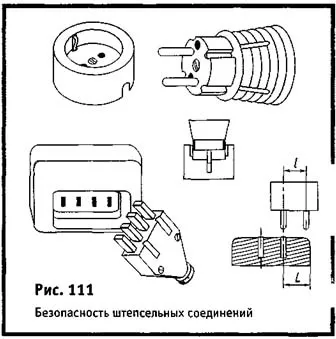

Щоб не включити вилку в розетку одним штифтом, відстань між штифтами вилки роблять менше, ніж відстань від того чи іншого гнізда розетки до її краю (рис. 111).
Деякі розетки постачають оберігає від дотику пристроєм, їх гнізда закриті пластмасовим диском. При включенні вилки вставляють в отвори диска і, стискаючи пружину повертають до тих пір, поки отвори диска не співпадуть з гніздами розетки; тільки після цього відбувається з'єднання. При відключенні Вілм пружина повертає диск в вихідне положення, I / гнізда закриваються. Таку конструкцію мають наприклад, надплінтусние штепсельні розетки.
Є розетки, в яких гнізда закриті шторками. Вилку вставляють в довгасті отвори і пересувають до центра розетки. Шторки ховаються під кришкою, а штифти входять в гнізда. При вийманні вилки пружини повертають шторки у вихідне положення і закривають гнізда.

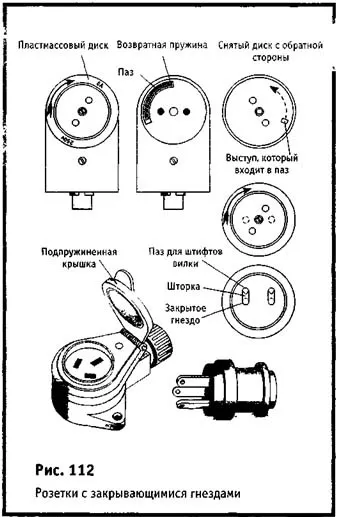

Крім цих способів захисту гнізд від дотику існують і інші. Наприклад, випускають розетки, у яких контактні гнізда закриваються кришечкою з прихованою пружиною. Щоб вставити вилку в гніздо, потрібно рукою підняти кришечку, а після того як вилка виймається з розетки, кришечка закривається (рис. 112).
Як правило, всі розетки мають пластмасовий або фарфоровий корпус, на якому укріплені контактні вузли. Контактний вузол включає в себе притискають гвинти, за допомогою яких здійснюється контакт з струмоведучих, а також (при необхідності) заземляющим проводами, і пружні або пружні клеми, за допомогою яких здійснюється контакт з вилкою.

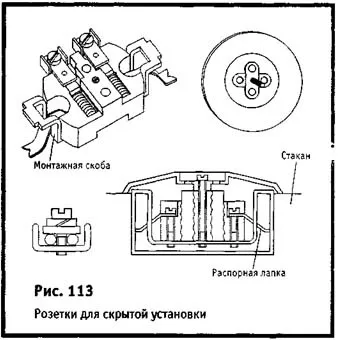

Конструкція штепсельних розеток (так само як і вимикачів) залежить від способу їх установки. Для прихованої установки випускають розетки з метал-вої монтажної скобою, до якої за допомогою гвинтів пригвинчують корпус і металеві розпірні лапки (рис. 113).
Розетки для прихованої установки можуть бути як одне, так і двомісні (в корпусі розташовано дві пари гнізд, а в кришці - дві пари отворів для штифтів штепсельної вилки, як із заземлюючим контактом, так і без нього.
Розетки і вимикачі для відкритої установки не мають в своїй конструкції ні монтажної скоби, ні розпірних лапок. У корпусі таких розеток передбачені вушка, за допомогою яких розетки кріпляться до дерев'яного підрозетників.
Такі розетки можуть бути як з заземлюючим контактом (гніздом), так і без нього, а також можуть бути бризкоозахищеним з сальниковим ущільненням.

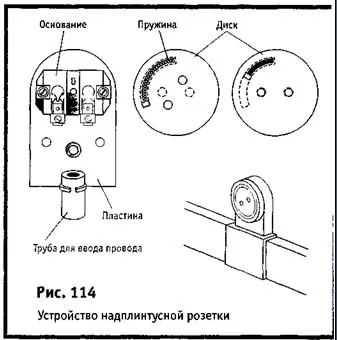

Надплінтусная штепсельна розетка має характерну форму, і з іншого розеткою її не переплутати. У неї фарфорове підставу з гніздами для штифтів вилки і з зажимами для струмоведучих проводів закріплено на металевій пластині, там же закріплена трубка для введення проводів. В пластині зроблені отвори для кріплення до стіни. Як зазначалося вище, надплінтусная розетка в своїй конструкції має пластмасовий диск з пружиною, який закриває гнізда від випадкового дотику (рис. 114).
