Домени - фізична енциклопедія - енциклопедії & словники
(Від франц. Domaine - володіння; область, сфера), галузі хімічно однорідного середовища, що відрізняються електричні. магн. або пружними властивостями, або впорядкованістю в розташуванні частинок. Відповідно розрізняють антіферромагн. і ферромагн. Д. (див. ЦИЛІНДРИЧНІ МАГНІТНІ ДОМЕНИ), сегнетоелоктріч. Д. Д. Ганна, пружні Д. Д. в рідких кристалах та ін.
Домени феромагнітні, області мимовільної намагніченості, намагнічені до насичення частини обсягу феромагнетика, на к-які він розбивається нижче критичного. темп-ри (див. КЮРІ ТОЧКА). Вектори намагніченості Д. у відсутності зовн. магн. поля орієнтовані т. о. що результуюча намагніченість ферромагн. зразка в цілому, як правило, дорівнює нулю.

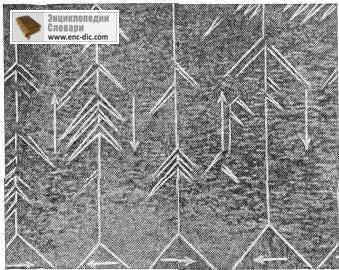

Мал. 1. Порошкові фігури на поверхні кристала кременистого заліза; видно кордону доменів в обсязі зразка і замикаючих доменів у його поверхні. Стрілками показано напрямок намагніченості доменів.
Зазвичай Д. мають розміри = 10-3- 10-2 см, вони доступні безпосередній. спостереженню (за допомогою мікроскопа): якщо покрити поверхню феромагнетика шаром суспензії, що містить ферромагн. порошок, то ч-ці порошку осядуть в основному на кордонах Д. і змалюють їх контури (рис. 1). Широко застосовують і ін. Методи дослідження доменної структури, зокрема магнитооптический, що володіє більшою роздільною здатністю (використовують Керр ефект, Фарадея ефект і т. Д.). Розбиття феромагнетика на Д. пояснюється слід. причинами. Якби весь феромагнетик був намагнічений до насичення в одному напрямку, то на його поверхні виникли б магн. полюси і в навколишньому пр-ве було б створено магн. поле. На це буде потрібно більше енергії, ніж на розбиття феромагнетика на Д. при к-ром магн. поле поза зразка відсутній (магн. потік замикається усередині зразка). При незмінному обсязі і пост. темп-ре в феромагнетику реалізуються лише такі доменні структури, для яких брало вільна енергія мінімальна.
Загальним термодинамич. критерієм рівноважного розподілу мимовільної намагніченості в феромагнетику (його доменної структури) явл. мінім. значення повного термодинамич. потенціалу ферромагн. зразка. Цей потенціал складно залежить від зовн. умов - темп-ри, пружних напружень, зовн. електромагнітного магн. полів, структурного стану зразка, його форми і розмірів. Через складність визначення термодинамич. потенціалу в загальному випадку задача про доменної структурі вирішується послідовним розрахунком отд. елементів доменної структури (граничних шарів між Д. внутр. дефектів і т. д.). Напрямок векторів намагніченості Д. зазвичай збігається з напрямком осей легкого намагничивании. В цьому випадку для феромагнетика виконується умова мінімуму енергії магнітної анізотропії. При зменшенні розмірів феромагнетика до деякої критич. величини розбиття на Д. може стати енергетично невигідним, утворюється т. н. однодоменних структура: кожна ферромагн. ч-ца є один Д. На практиці це реалізується в ферромагн. порошкових матеріалах в ряді гетерогенних сплавів (див. МАГНІТНІ МАТЕРІАЛИ, однодоменних феромагнітні частки).
Домени сегнетоелектрічеськие, області однорідної спонтанної поляризації в сегнетоелектриках. Розміри Д. зазвичай = 10-5-10-3 см. Д. розділені перехідною областю (доменна межа або стінка) товщиною 10-5- 10-7 см.
На поверхні кристала Д. можна спостерігати методами травлення і порошків (швидкості травлення та осадження дрібних ч-ц в місцях виходу на поверхню по-різному поляризованих Д. різні). Оптична. методи спостереження засновані на тому, що в різних Д. нек-риє оптич. постійні кристала можуть мати протилежні знаки (напр. кут, к-рий становить гл. вісь еліпсоїда показників заломлення світла з площиною доменної кордону; (див. КРІСТАЛЛОПТІКА).

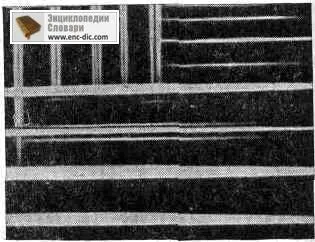

Мал. 2. Мікрофотографія доменів сегнетової солі в поляризованому світлі. Темні і світлі області відповідають доменами з протилежним напрямком спонтанної поляризації, перпендикулярної до площини малюнка.
В поляризується. світлі одні Д. виглядають світліше, інші - темніше (рис. 2). Різниця оптич. властивостей Д. можна викликати штучно, прикладаючи до кристалу зовн. елект. поле або пружні напруги.
Домени Ганна, області з різним уд. елект. опором і різної напруженістю електричні. поля, на к-які розшаровується однорідний напівпровідник з N-образної вольт-амперної хар-кой в досить сильному зовн. елект. поле (див. ГАННА ЕФЕКТ).
Див. Також `ДОМЕНИ` в інших словниках
так називаються в Зап. Європі державні майна, а в деяких державах - майна, що належать государю або надані в його користування. Виникнення Д. сходить до часів, коли ще не існувало чіткого розмежування між поняттями про державне і приватне господарство. Уже Франкской монархії, напр. були відомі королівські маєтки (terrae dominicae, villae regiae, fisci regii) і так звані камерарієм - вищі чиновники, що завідували цими маєтками. Після відділення Німеччини від Франкського держави з королівських земель були виділені ті, які складали імперське майно (Reichsgut). Останнє стало, однак, швидко зменшуватися, відчужуване і закладається імператорами; непоодинокими були і насильницькі захоплення Д. і все це разом призвело до того.
(Франц. Domaine. Від Сер.-век.-лат. Domanium. Від dominus - пан). В зап. Європі - уділи землі, доходи з яких належать державі або членам династії.
(Джерело: "Словник іншомовних слів, які увійшли до складу української мови". Чудінов А.Н. 1910)
1) землі і оброчні статті, що становлять державні майна; 2) маєтку осіб царського дому; 3) уділи.
(Джерело: "Словник іншомовних слів, які увійшли до складу української мови". Павленков Ф. 1907)
землі, що представляє власність держави, маєтки членів царської прізвища; уділи.
(Джерело: "Повний словник іншомовних слів, які увійшли у використ.
(Від франц. Domaine - володіння) - 1) Д. феромагнітні - мимовільно намагнічені до насичення частини обсягу феромагнетика, на к-які він розбивається при темп-pax нижче Кюрі точки. Лінійні розміри Д. зазвичай порядку 10 - 100 мкм.
2) Д, сегнетоелектрічеськие - області мимовільної однорідної поляризації в сегнетоелектриках, що мають лінійні розміри близько 0,1 - 10 мкм.
ДОМЕНИ (від франц. Domaine - володіння; область - сфера), галузі однорідного середовища, що відрізняються магнітними, електричними або пружними властивостями або впорядкованістю в розташуванні або орієнтації частинок. Відповідно розрізняють феромагнітні домени, сегнетоелектрічеськие домени, домени Ганна, пружні домени, домени в рідких кристалах та ін. Феромагнітні домени - області (розміром 10-5 - 10-2 см) спонтанної намагніченості феромагнетика (магнітні моменти атомів орієнтовані паралельно). Сегнетоелетріческіе домени - області спонтанної поляризації сегнетоелектриків.
