правила оформлення генплану

Основними нормативними документами для розробки генплану є:

ГОСТ 21.204-93 СПДС. УМОВНІ ГРАФІЧНІ ПОЗНАЧЕННЯ І ЗОБРАЖЕННЯ ЕЛЕМЕНТІВ генеральних планів І СПОРУД ТРАНСПОРТУ

ГОСТ 21.303-68 Єдина система конструкторської документації. Лінії.

Робочі креслення основного комплекту виконують на інженерно-топографічному плані (ЖЕЛАТЕЛЬНО).

Контур проектованої будівлі наносять на креслення, приймаючи координаційні осі будівлі суміщеними з внутрішніми гранями стін.

Зображення на кресленнях генерального плану виконують лініями згідно з ГОСТ 21.303:

- суцільними товстими основними - контури проектованої будівлі;

- штрихпунктирной дуже товстою з двома крапками - умовну межу території проектованого підприємства, будівлі, споруди;

- суцільною тонкою - НЕ проектовані будівлі, споруди і всі інші елементи генерального плану (ОБОВ'ЯЗКОВО - вимощення ПРОЕКТОВАНОГО ОБ'ЄКТА.).

Генеральні плани (в навчальних цілях) виконують в масштабі 1: 1000, 1: 500, 1: 250, 1: 200, вузли - в масштабі 1:20.

Розміри, координати і висотні позначки указиваютв метрах, з точністю до двох знаків після коми.

Величину кутів вказують у градусах з точністю до однієї хвилини, а при необхідності - до однієї секунди. Величину уклонів вказують в проміле без позначення одиниці виміру.

Малі архітектурні форми (наприклад, альтанки, навіси, фонтани, скульптури і т.д.) та інші конструкції, вироби, пристрої (наприклад, лави, урни і т.д.) виконують спрощено, в масштабі креслення або умовними графічними позначеннями.

На планах наводять експлікацію будівель і споруд (для генеральних планів предпріятійпроізводственного призначення) іліведомость житлових і громадських будівель і споруд (для генеральних плановжіліщно-цивільних об'єктів).

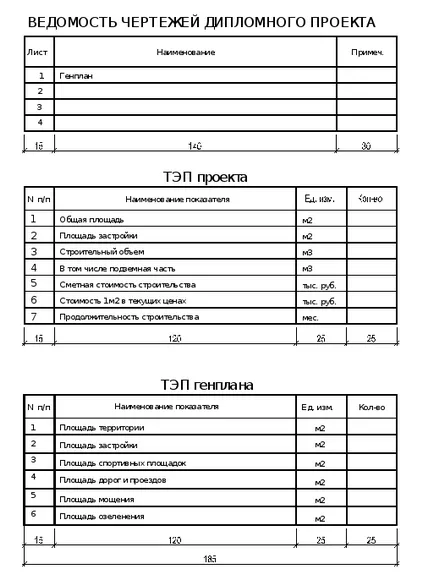

Експлікація будівель і споруд

На генеральному плані (план розташування будівель і споруд) наносять і вказують:

а) будівельну геодезичну сітку або замінює її базис розпланування;

б) "червону" лінію, що відокремлює територію магістралі, вулиці, проїзду та площі від території, призначеної під забудову;

в) огорожі з воротами і хвіртками або умовну межу території;

д) будівлі і споруди, в т.ч. комунікаційні (естакади, тунелі);

е) майданчики виробничі і складські;

ж) автомобільні дороги та майданчики з дорожнім покриттям;

і) залізничні колії;

к) елементи благоустрою (тротуари, майданчики спортивні та для відпочинку);

л) елементи і споруди планувального рельєфу (укоси, підпірні стінки, пандуси);

м) водовідвідні споруди;

н) покажчик напрямку на північ стрілкою з літерою "С" у вістря (у лівому верхньому куті листа).

Креслення розпланування виконують з координатною чи розмірною прив'язкою.

Будівельну геодезичну сітку наносять на все креслення розпланування у вигляді квадратів зі сторонами 10 см.

Початок координат приймають у нижньому лівому куті аркуша.

Осі будівельної геодезичної сітки позначають арабськими цифрами, відповідними числу сотень метрів від початку координат, та великими літерами української абетки.

Приклад (для масштаба1 1000):

0А (початок координат); 1А; 2А; 3А -горизонтальні осі;

0Б (початок координат); 1Б; 2Б; 3Б -вертикальні осі.

(Якщо масштаб 1: 200. Позначення осей: 0А; 0А + 20; 0А + 40; 0А + 60 ......; 1А)

Будинки і споруди на плані наносять в масштабі креслення з зазначенням прорізів воріт і дверей, крайніх осей та, при необхідності, координат осей воріт або прив'язки воріт до координаційних осей будівлі.

Усередині контуру будівлі (споруди) вказують:

а) номер будівлі, споруди в нижньому правому куті;

б) абсолютну позначку, що відповідає умовній нульовій відмітці, прийнятій в будівельних робочих кресленнях будівлі, споруди, яку розміщують на полиці лінії-виноски і позначають знаком (для житлово-цивільних об'єктів - при необхідності).

На контурі будівлі вказують координати точок перетину координаційних осей будівлі в двох його протилежних кутках; при складної конфігурації будівлі - в усіх кутках.

До елементів благоустрою території, зображуваних на генплані, відносяться:

а) тротуари, доріжки, із зазначенням їх ширини;

б) майданчики різного призначення та їх розміри;

в) малі архітектурні форми та переносні вироби майданчиків для відпочинку;

г) дерева, чагарники, квітники, газони.

Елементи благоустрою прив'язують до зовнішніх граней стін будівель, споруд, "червоним" ліній, автомобільних шляхів або залізничних коліях.

Для рядовий посадки дерев і чагарників наводять розмірну прив'язку ряду.

Елементів благоустрою присвоюють позиційні позначення. Позиційні обозначеніямалих архітектурних форм та переносних виробів вказують на лінії-виносці вкружках діаметром 6 мм. Обозначеніеелементов озеленення вказують на лінії-виноски колах діаметром 8-12 ммв вигляді дробу: в чисельнику - позиційне позначення породи або виду насадження, у знаменнику - їх кількість або площа (для квітників).

На генплані об'єкта території також призводять:

а) відомість малих архітектурних форм та переносних виробів;

б) відомість елементів озеленення;

в) відомість тротуарів, доріжок та майданчиків;

г) розрізи, перерізи та вузли тротуарів, доріжок та майданчиків.

д) відомість автомобільних доріг, під'їздів та проїздів по ГОСТ 21.511 - для житлово-цивільних об'єктів;

е) відповідні текстові вказівки, наприклад за умовами посадки дерев і чагарників, влаштування квітників і газонів і т.п.

Відомість малих архітектурних форм та переносних виробів

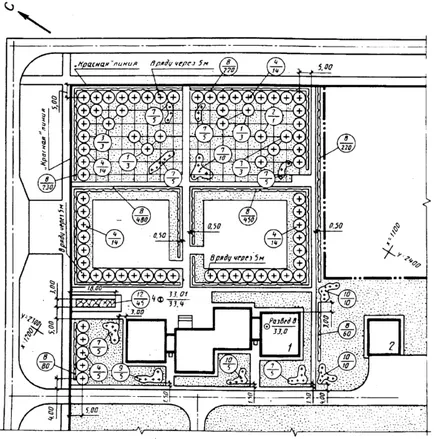

Приклад фрагмента генплану (елементи озеленення)

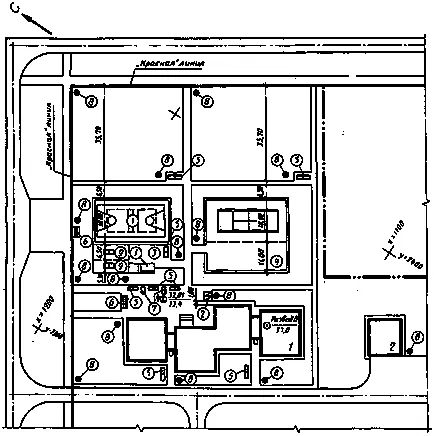

Приклад оформлення плану розташування малих архітектурних форм та переносних виробів

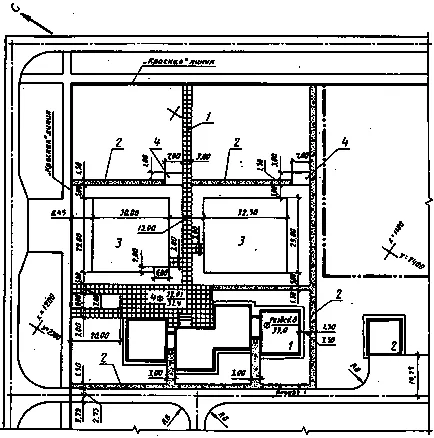

Приклад оформлення плану проїздів, тротуарів, доріжок, майданчиків

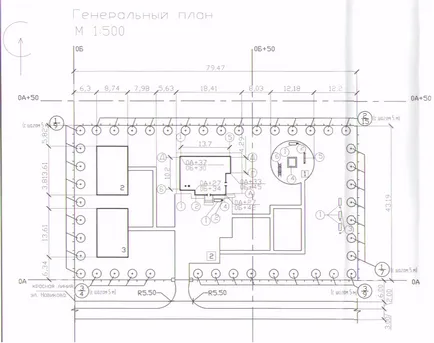

Приклад генерального плану
