Діодний міст схема
У даній статті ми постараємося дати відповідь, що ж це, діодний міст схема його і яке призначення. Як відразу чутно, в даному терміні присутнє слово «діод». І дійсно, головний компонент діодного моста це діоди, для яких основне властивість пропускати напруга тільки в одному напрямку. Саме по цій характеристиці визначають працездатність діодів.
Призначення діодного моста - перетворювати напруга змінна в напруга постійна.
Схема діодного моста
Схема діодного моста складається з правильно з'єднаних чотирьох діодів, а щоб ця схема була працездатною, до неї потрібно правильно підключити змінну напругу.

На схемі, як і на корпусі моста дві точки для подачі змінної напруги позначені значком «
». А з двох інших проводів або виходів, плюса і мінуса, знімається постійна напруга.

Теоретично, зробити з змінної напруги постійне можна і одним діодом, але для практики таке випрямлення не бажано. Як відомо діод пропускає напругу, тільки що перевищує нуль, в протилежному випадку діод замкнений, а змінна напруга змінює свою величину протягом часу. Начебто все зрозуміло.

Але виходить, що при такому методі отримання з змінної напруги постійний струм, по цій «чудовій» схемою, діод залишає тільки позитивну півхвилю, а негативну зрізає. Разом з нею він просто зрізає половину потужності струму змінної напруги. Така втрата потужності - головний недолік випрямлення струму одним діодом.

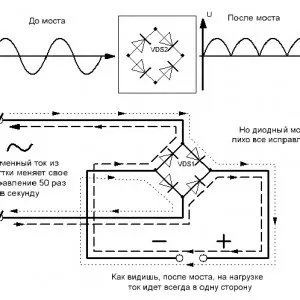

Вищеописану ситуацію виправляє діодний міст схема якого розроблялася спеціально для того, щоб негативну півхвилю перевернути. Вийти друга позитивна полуволна і вся потужність електричного струму буде збережена. В результаті діодний міст подає постійний струм, з напругою, пульсуючому в два рази більшою частотою, ніж частота мережі змінного струму.

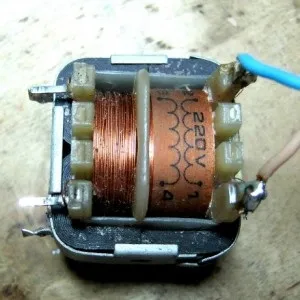

Упевнений, схема в особливому описі не потребує, головне пам'ятати, куди підключати змінну напругу, а звідки отримують постійний струм. Тепер давайте подивимося на роботу діода і діодного моста на практиці. На корпусі діода, практично будь-якого виробника, катод позначений точкою або смужкою. Для безпеки експериментів використовуємо трансформатор, який видає дванадцять вольт.


На осцилографі видно, що максимальна амплітуда 16 з половиною вольт, отже, прості розрахунки (ділимо на корінь з двох максимальне амплітудне значення) говорять, що чинне напруга має значення 11.8 В.

Тепер припаяти до проводу обмотки (вторинної, природно) трансформатора діод і вимірюємо осциллографом. Видно, як діод зрізав нижню, негативну частину графіка напруги. Відповідно, загубилася і половина потужності.

Тепер візьмемо ще три таких же діода і збираємо діодний міст. Підключаємо до обмотці трансформатора діодний міст, там, де вхід для змінного струму, а з двох, що залишилися точок знімаємо щупами приладу постійна напруга. Дивимося на осцилограф і бачимо на екрані пульсує напруга, але без втрати потужності.
Для того щоб не возитися з діодами і пайкою, промисловість випускає готові діодні мости в одному корпусі з чотирма контактами, вітчизняні - побільше, а імпортні покомпактнее. На доданих мостах радянського виробництва промарковані і контакти постійного струму, і контакти для змінної напруги.

Якщо підключити імпортний діодний міст до змінної напруги і осцилографа, ви побачите, що ця радіодеталей відмінно працює, видаючи пульсуючий постійний струм. Сам діодний міст якщо перевіряти, то тільки продзвонивши кожен з чотирьох діодів.
Отже, тепер ви знаєте для чого потрібен в радіоелектроніці діодний міст схема і принцип дії якого описані в даній статті. Слід зазначити, що це дуже популярна деталь, широко застосовувана в найрізноманітнішої радіоапаратурі, яка підключається до електричної мережі. Магнітофон, телевізор, зарядний пристрій для мобілки - скрізь використовується діодний міст.
