Діоди - характеристики, позначення та маркування діодів

Під діодом зазвичай розуміють електровакуумні або напівпровідникові прилади, які пропускають змінний електричний струм тільки в одному напрямку і мають два контакти для включення в електричний ланцюг. Одностороння провідність діода є його основною властивістю. Це властивість і визначає призначення діода:

• перетворення високочастотних модульованих коливань в струми звуковий частоти (детектування);
• випрямлення змінного струму в постійний.

Під детектированием розуміють ще крім цього виявлення сигналу.

Класифікація діодів

За вихідним полупроводниковому матеріалу діоди ділять на чотири групи:

• германієві,
• кремнієві,
• з арсеніду галію,
• з фосфіду індію.

Германієві діоди використовуються широко в транзисторних приймачах, так як мають вищий коефіцієнт передачі, ніж кремнієві.

Це пов'язано з їх більшу провідність при невеликій напрузі (близько 0,1. 0,2 В) сигналу високої частоти на вході детектора і порівняно малому опорі навантаження (5. 30 кОм).

За конструктивно-технологічною ознакою розрізняють діоди:

За призначенням напівпровідникові діоди ділять на наступні основні групи:

• випрямні,
• універсальні,
• імпульсні,
• варикапи,
• стабілітрони (опорні діоди),
• стабістори,
• тунельні діоди,
• звернені діоди,
• лавинно-пролітні (ЛПД),
• тиристори,
• фотодіоди, з
• ветодіоди і оптрони.

Діоди характеризуються такими основними електричними параметрами:

• струмом, що проходить через діод в прямому напрямку (прямий струм Іпр);
• струмом, що проходить через діод у зворотному напрямку (зворотний струм Іобр);
• найбільшим допустимим випрямленою СТРУМОМ Івипр.макс;
• найбільшим допустимим прямим струмом Іпр.доп .;
• прямим напругою Unp;
• зворотною напругою іобР;
• найбільшим допустимим зворотним напругою іобр.макс
• ємністю Сд між висновками діода;
• габаритами і діапазоном робочих температур.

Стара система позначень

У відповідності до системи позначень, розробленої до 1964 р скорочене позначення діодів складалося з двох або трьох елементів.

Перший елемент буквений, Д - діод.

Другий елемент - номер, що відповідає типу діода: 1. 100 - точкові германієві, 101. 200 точкові кремнієві, 201. 300 - площинні кремнієві, 801. 900 - стабілітрони, 901. 950 - варикапи, 1001. 1100 - випрямні стовпи. Третій елемент - буква, яка вказує різновид приладу. Цей елемент може бути відсутнім, якщо різновидів діода немає.

В даний час існує система позначень, відповідна ГОСТ 10862-72. У новій, як і в старій системі, прийнято наступне поділ на групи по граничної (граничної) частоті посилення (передачі струму) на:

• низькочастотні НЧ (до 3 МГц),
• середньої частоти СЧ (від 3 до 30 МГц),
• високочастотні ВЧ (понад 30 МГц),
• надвисокочастотні СВЧ;

За розсіюється:

• малопотужні (до 0,3 Вт),
• середньої потужності (від 0,3 до 1,5 Вт),
• великий (понад 1,5 Вт) потужності.

Нова система позначень

Нова система маркування діодів досконаліша. Вона складається з чотирьох елементів.

Перший елемент (буква або цифра) вказує вихідний напівпровідниковий матеріал, з якого виготовлений діод: Г або 1 - германій * До або 2 - кремній. А чи 3 - арсенід галію. І чи 4 - фосфід індію.

Другий елемент - буква, що показує клас або групу діода.

Третій елемент - число, що визначає призначення або електричні властивості діода.

Четвертий елемент вказує порядковий номер технологічної розробки діода і позначається від А до Я.

• діод КД202А розшифровується: К - матеріал, кремній, Д - діод випрямний, 202 - призначення і номер розробки, А - різновид;
• 2C920 - кремнієвий стабілітрон великої потужності різновиди типу А;
• АІ301Б - арсенід галієвий тунельний діод переключающей різновиди типу Б.

Іноді зустрічаються діоди, позначені по застарілих систем: ДГ-Ц21, Д7А, Д226Б, Д18. Діоди Д7 відрізняються від діодів ДГ-Ц суцільнометалевої конструкцією корпусу, внаслідок чого вони надійніше працюють у вологій атмосфері.

Германієві діоди типу ДГ-Ц21. ДГ-Ц27 і близькі до них за характеристиками діоди Д7А. Д7Ж зазвичай використовують в випрямлячах для живлення радіоапаратури від мережі змінного струму.

В умовне позначення діода не завжди входять деякі технічні дані, тому їх необхідно шукати в довідниках по напівпровідникових приладів.

Одним із винятків є позначення для деяких діодів з буквами КС або цифрою замість К (наприклад, 2С) - кремнієві стабілітрони і стабістори.

Після цих позначень стоїть три цифри, якщо це перші цифри: 1 або 4, то взявши останні дві цифри і розділивши їх на 10 отримаємо напругу стабілізації Uст.

• КС107А - стабистор, Uст = 0,7 В,
• 2С133А - стабілітрон, Uст = 3,3 В.

Якщо перша цифра 2 або 5, то останні дві цифри показують Uст, наприклад:

• КС 213Б - Uст = 13 В,
• 2С 291А - Uст = 91 В.

Ееслі цифра 6, то до останніх двох цифр треба додати 100 В, наприклад: КС 680А - Uст = 180 В.

маркування діодів

На корпусі діода зазвичай вказують матеріал напівпровідника, з якого він виготовлений (буква або цифра), тип (буква), призначення або електричні властивості приладу (цифра), букву, відповідну різновиди приладу, і дату виготовлення, а також його умовне позначення.

Умовне позначення діода (анод і катод) вказує, як потрібно підключати діод на платах пристроїв. Діод має два висновки, один з яких катод (мінус), а інший - анод (плюс).

Умовне графічне зображення на корпусі діода наноситься у вигляді стрілки, що вказує прямий напрямок, якщо стрілки немає, то ставиться знак «+».

На плоских висновках деяких діодів (наприклад, серії Д2) прямо виштампуваними умовне позначення діода і його тип. При нанесенні колірного коду, кольорову мітку, точку або смужку наносять ближче до анода (рис. 1).

Для деяких типів діодів використовується кольорове маркування у вигляді точок і смужок (табл. 1). Діоди старих типів, зокрема точкові, випускалися в скляному оформленні та маркірувалися буквою «Д» з додаванням цифри і букви, що позначають підтип приладу. Германієвої-індієвий площинні діоди мали позначення «Д7».

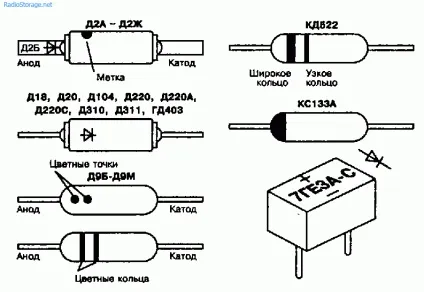

Мал. 1. Нанесення колірного коду на діоди.

Таблиця 1 Кольорове маркування напівпровідникових діодів.
