Димарі з цегли своїми руками - поради майстрів

Грамотне зведення димаря - процес такий же серйозний. як і будівництво самої печі. Наскільки правильно і акуратно буде виконана ця робота, настільки господар убезпечить свій будинок і домочадців від пожежі або отруєння чадним газом. Тому до будівництва цього елемента потрібно поставитися дуже відповідально. Димарі з цегли своїми руками побудувати можна, якщо є досвід в цій роботі, але в разі, коли вона не знайома, краще довірити її професіоналу.

Димарі з цегли своїми руками

види димоходів

Димохідні труби з цегли можуть бути двох видів: корінного і насадні. У кожному разі для зведення вибирається один з них, той, який підходить для конкретної печі.

• Корінні димоходи відрізняються від насадних тим, що зводяться не як продовження пічної конструкції, а автономно, поруч з місцем, де буде встановлена ​​піч, а потім з'єднується з нею патрубком.

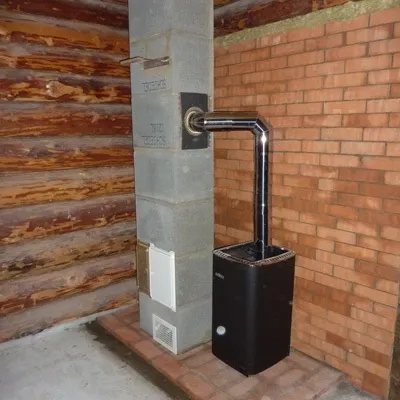

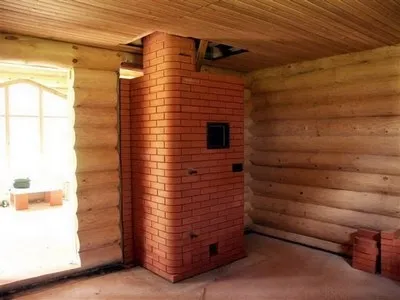

Типовий корінний димар

Це димоотводним спорудження підійде для чавунних і цегляних опалювальних приладів, причому до одного корінного димоходу можуть бути приєднані навіть дві або три печі. Природно, в цьому випадку він за своїм внутрішнім перетину повинен відповідати необхідним параметрам для певної кількості підключених до нього приладів опалення.

Якщо встановлюється корінний димар, до якого буде підводитися патрубок від чавунної печі або котла, що працює на газі, то, можливо, буде потрібно установка всередину димоходного каналу труби з металу.

Корінний димохід встановлюють на фундамент, окремий від загальнобудинкового і пічного. Глибина котловану для фундаменту повинна складати не менше 30 - 50 сантиметрів, в залежності від висоти і ширини димоходу, а також його периметр повинен бути більше основи конструкції димаря на 12 - 15 сантиметрів.

• Насадна труба димоходу - це продовження конструкції печі, що є її невід'ємною частиною. Така труба призначена для відведення відходів горіння тільки для однієї печі, продовженням якої вона є.

Димохід надсадного типу

Складові частини димоходу

Принцип пристрою обох видів димоходів однаковий, але якщо до корінної трубі приєднуються дві або три печі, вона може мати кілька стояків і кілька разделок, кількість яких буде залежати від числа поверхів будинку.

Частини та відділи димоходу

На даному малюнку можна розглянути всі частини димоотводним конструкції, яка складається з наступних елементів і відділів:

• Шийка печі - це частина димоходу, яка йде від печі до оброблення. У ній мають у своєму розпорядженні димову засувку, яка буде регулювати тягу, необхідну для інтенсивності горіння або тління палива.
• Оброблення труби або распушки влаштовується на проході трубою кожного перекриття, і призначена для захисту горючих перекриттів від високих температур. Вона має більш товсті стінки, в порівнянні з іншими частинами димовідводу каналу. Її товщина повинна бути не менше 35 - 40 сантиметрів, таким чином створюючи по всьому периметру ізоляцію від 20 - 25 сантиметрів.
• Стояк труби - це цегляний стовп з димоотводним каналом всередині. Він розташовується. як до оброблення, так і в горищному перекритті.
• Видра - ця частина розташовується відразу над покрівлею і оберігає трубу від попадання вологи - дощу, снігу, конденсату і т.п.
• Шийка труби підноситься відразу ж над видрою.
• Видра, що має площадку, шийка і виступає шапка разом складають оголовок труби.
• Зверху шапки закріплюється ковпак або парасольку, що перешкоджає попаданню всередину каналу різних забруднень і вологи. Також це пристосування здатне створювати нормальну тягу в каналі димоходу.

кладка димоходу

Перше, що необхідно зробити - це уважно ознайомиться зі схемою димоходу і розібратися в тому, як укладається кожен з його рядів. Схему можна вибрати одну з багатьох, краще ту, на якій буде все стане гранично ясно. При кладці звичайної цегляної печі, підійде порядовка для стандартного димоходу з цегли.

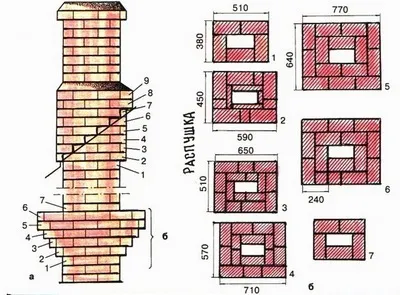

Одна з найпоширеніших порядовок димоходу

Зведення надсадний труби

При монтажі насадной труби, кладка самої конструкції печі закінчується за 50 - 60 сантиметрів до стельового перекриття, а потім починається безпосереднє зведення димоходного каналу. На даній схемі представлено два варіанти кладки димоходу: квадратної і прямокутної форми.

• За схемою першого ряду зводиться шийка димоходу до оброблення. В кожному наступному ряду цеглини укладаються таким чином, щоб середина цегли перекривала шов між цеглою попереднього ряду.

Виклавши три-чотири ряди по цій схемі першого ряду, починається виведення распушки труби.

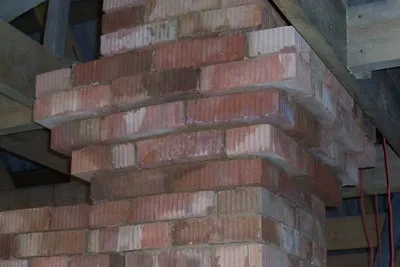

Так зовні виглядає распушки ...

• На малюнку другого ряду, добре видно, що цеглини укладаються зі зсувом у зовнішню сторону на одну третину цегли. Щоб ідеально підігнати штучний матеріал, доведеться скористатися, поділом цільної цегли на дві або три частини, уздовж або поперек.

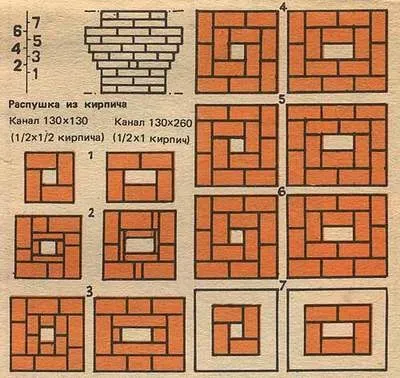

... а це - її порядовка

При цьому потрібно пам'ятати, що канал димоходу повинен зберігати початковий перетин, так як сенс потовщення його стінок - це для підвищення безпеки для перекриття під час експлуатації. Тим більше, що звуження або розширення внутрішньої порожнини може негативно вплинути на тягу під час топки.

• Третій, четвертий і п'ятий ряди распушки також викладаються із зсувом в зовнішню сторону, зберігаючи проміжок каналу.
• Шостий ряд має такий же розмір, що і п'ятий ряд і викладається врівень із зовнішнім і внутрішнім краєм стіни димового каналу.
• Сьомий і восьмий ряди викладаються за схемою першого ряду.

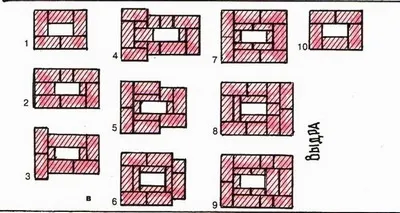

Закінчивши укладання распушки, можна переходити до роботи над видрою і тут потрібно дуже постаратися, так як кожен ряд утворює чергову сходинку і виступає в зовнішню сторону, на одну третину.

• Перший ряд кладуть такого ж розміру, як останній ряд распушки.
• З другого ряду починають викладати першу сходинку, і йде розширення димоходу в зовнішню сторону.
• Далі, слідуючи схемою, викладаються інші вісім рядів.

Після завершення кладки видри, викладається шийка труби, яка виводиться за схемою першого ряду до двох верхніх рядів шапки, де цегла також укладають з виступом в зовнішню сторону.

Висота труби над коником

Димоотводним труба повинна підніматися над коником покрівлі на півметра, якщо вона расположе на на півтора метра від нього по горизонталі.

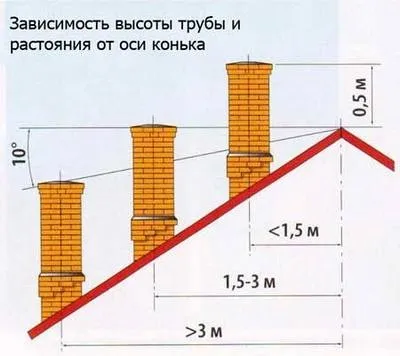

Взаємне розташування труби і коника даху

Якщо ж вона розташована нижче по схилу, її піднімають врівень з коником або ж нижче не більше, ніж на 10 градусів під кутом до коника. Ці параметри повинні строго дотримуватися, так як вони забезпечують безпеку експлуатації опалювального споруди, перевірені багаторічним досвідом.

Інший, дещо спрощений варіант димоходу

Іншим варіантом кладки димоходу може бути проста пряма конструкція. Вона підійде тим, хто не має досвіду у виконанні даного виду будівництва.

• Весь димохід, від печі до оголовка, викладається рівною колоною з каналом всередині, а всі потрібні для нього елементи виконуються з допомогою опалубки, цементного розчину і армування металевим прутом товщиною від чотирьох до семи міліметрів.
• В області, де повинна починатися распушки, влаштовують опалубку, потрібного розміру і форми.
• На трубі закріплюють металевий прут або сітку.
• Опалубка обмазується глиняним розчином тонким шаром. Він потрібен для того, щоб з застиглого бетонного розчину можна було легко зняти дошки опалубки.
• Потім в опалубку закладається бетонний розчин і залишається до повного застигання.
• Після затвердіння цементу. опалубка знімається, і все бетонні частини, при необхідності, вирівнюються для додання їм акуратного вигляду.

Таким чином, можна обійти складності конфігурацій кладки. Звичайно ж, ця робота займе набагато більше часу, але в ній неможливо допустити помилку. Головне - правильно, акуратно і рівно влаштувати опалубку.

ізоляція распушки

Незважаючи на товщину стінок распушки, необхідно навколо неї при проході через перекриття влаштувати теплоізоляцію. Її роблять з азбесту, просоченого глиною повсті, або ж влаштовується металевий короб, який засипається керамзитом або піском. Распушки повинна бути ізольовани на на всю товщину стельового перекриття.

гідроізоляція проходу

Після завершення кладки шапки, можна встановлювати парасольку і приступати до гідроізоляції проходу труби через покрівлю.

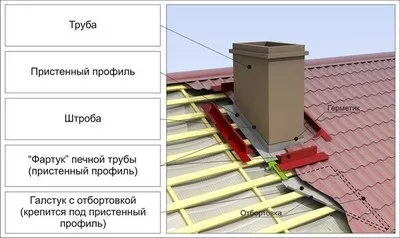

Орієнтовна схема гідроізоляції димоходу

Гідроізоляція - це дуже важливий момент в пристрої димоходу, і від неї залежать довговічність і ефективність його роботи.

Відстань, що утворилося між трубою і покрівлею, потрібно прикрити фартухом. Найчастіше для цих цілей використовується руберойд, який закріплюють на герметик.

Зверху цей шар гідроізоляції оформляється «фартухом», який робиться з пристенного профілю або зі спеціальної гідроізолюючої стрічки. Вона також кріпиться на покрівельний матеріал за допомогою герметика, а на трубі фіксується призначеної для цього планкою.

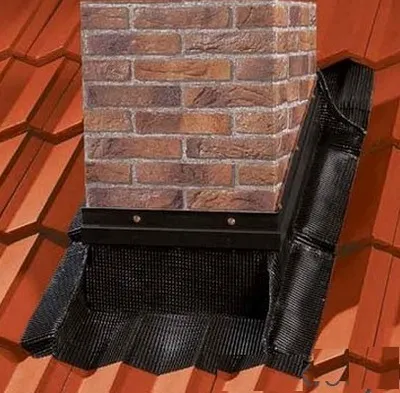

«Фартух» для димохідної труби

Поради досвідчених майстрів

Щоб димоотводним система працювала якісно, ​​потрібно дотримуватися деякі рекомендації, які завжди враховують професійні пічники.

• При кладці цегляних рядів обов'язково слід ретельно підбирати зайвий розчин, який буде виступати всередину димоходного каналу. Ці поверхні повинні бути дуже рівними, щоб на них якомога менше осідало сажнів відкладень.
• Перев'язка цегли в цегляній кладці димоходу вимагає особливої ​​уваги, так як в такій конструкції може використовуватися велика кількість не цільних цегли, а їх половинки, пластинки, треті або четверті частини. Для того, щоб рівно відрізати або відколоти цеглини, можна використовувати «болгарку» (шлифмашинку). Якщо нею надпілов потрібну частину, легше буде відокремити Фрагмена нт тр ебуемого розміру. Пластини, які необхідні в деяких рядах кладки, доведеться відпилювати повністю, так як такі тонкі частини можуть просто зламатися.
• Шви в кладці димоходу не повинні бути занадто товстими - їх товщина може становити чотири - п'ять міліметрів. Це необхідно дотримуватися тому, що розчин, навіть в застиглому стані, більше схильний до руйнування при впливі зовнішніх факторів, ніж загартований цегла.
• Ну і, звичайно, дуже важливим заходом при обслуговуванні димоходу в процесі його експлуатації є його своєчасна чистка або періодичні профілактичні роботи для попередження його засмічення.

Кладка димоходу - дуже непроста захід, так як вона проходить на висоті і вимагає максимальної уважності. Тому потрібно реально оцінити свої сили і можливості. Якщо виникнуть сумніви, що цю роботу посильно виконати самостійно, то краще довірити її досвідченому майстрові.
