Димар з нержавіючої сталі - особливості монтажу

Установка будь-якого обігрівального приладу або споруди, що працює на твердому, рідкому або газоподібному паливі, печі, каміна або котла, зажадає обов'язкового монтажу системи відводу відпрацьованих газів. Ще не так давно особливої ​​альтернативи не було - доводилося зводити цегляну конструкцію або вдаватися до застосування азбестоцементних труб, недоліків у яких набагато більше, ніж достоїнств. В даний час ситуація кардинально змінилася - чудову універсальність показує димар з нержавіючої сталі.

В умілих руках комплект деталей з нержавійки перетворюється в універсальний інструмент. дає можливість в найкоротші терміни змонтувати димохідну систему, в повній мірі відповідає всім вимогам діючих стандартів і вимог безпеки. Крім того, загальний кошторис установки димоходу, навіть при удаваній дорожнечі комплектуючих, завжди буде більш привабливим, ніж інші варіанти. При грамотному підході і знанні основних принципів монтажу, складання подібної системи є цілком посильним завданням для будь-якого господаря будинку.

Димар з нержавіючої сталі

Що з себе являє димар з нержавіючої сталі

Перш за все, кілька слів про те, що з себе представляє комплект деталей для зборки димоходу з нержавіючої сталі.

Можливі три варіанти:

• Комплектуючі з одношарового матеріалу, товщиною від 0,6 до 2 мм, так звані. моно-системи. Вони, безумовно, дешевше, але область їх застосування істотно обмежена. Використовуються вони тільки всередині утепленого приміщення, так як велика різниця температур зовні і всередині труби призведе до абсолютно потрібного перевитрати енергоносіїв, до рясного утворення конденсату в порожнині, позначиться на загальній продуктивності і довговічності всієї опалювальної системи. Єдине їх гідність - те, що всередині приміщення їх часто використовують, як вторинні джерела тепла - наприклад, до них можна змонтувати баки для підігріву води або зовнішні рідинні або повітряні теплообмінники.

Одношарові і сендвіч-труби

• Деталі з гофрованої нержавіючої сталі - вони використовуються для створення криволінійних переходів, наприклад, від самого опалювального приладу до жорсткого ділянці димоходу. Однак, далеко не завжди вони відрізняються потрібної міцністю і термостійкістю. і нерідко інспектора контролюючих органів просто відмовляють в узгодженні проектів з використанням гофри.
• Самі універсальні - комплектуючі з розряду сендвіч-труб. в яких між внутрішнім і зовнішнім нержавіючим покриттям прокладений шар вогнетривкого матеріалу, що має високі показники теплоізоляції - як правило. це базальтова мінвата. Подібні елементи можна сміливо використовувати як для внутрішньої, так і для зовнішньої прокладки димоходу.

Наступне питання - марка нержавіючої сталі. Металевий блек у всіх деталей практично однаковий, а ось експлуатаційні характеристики можуть значно різнитися. Тому при виборі обов'язково варто звернути увагу на маркування виробів:

Асортимент нержавіючих деталей для димоходу дуже різноманітний, і здатний задовольнити потреби практично будь-який проектованої системи.

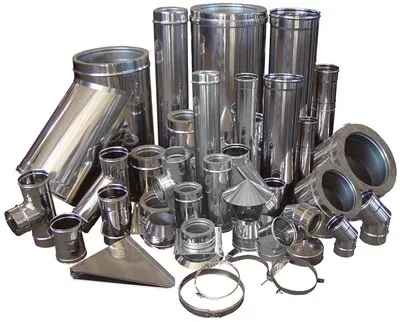

Асортимент комплектуючих дуже широкий

• Прямі ділянки протяжністю від 330 до 1000 мм. Всі вони мають спецмулистих розтрубне сполучення. яке не потребує ніяких додаткових елементів.
• Коліно (відведення) 45º, застосовується при необхідності зміни напрямку димоходу на вертикальних або похилих ділянках.
• Відводи 90º - як правило, використовуються для переходу від короткого горизонтальної ділянки у опалювального приладу до основної частини димохідної труби.
• Трійники під кутом в 45 або 87º - встановлюються в місці монтажу збірника конденсату або. в разі установки двох приладів, при їх підключенні в єдину димохідну систему (потрібне окреме узгодження контролюючих органів).
• Ревізійні елементи димоходу - призначені для регулярного контролю і прочищення системи.
• Збірник конденсату - встановлюється в нижній частині головного вертикального ділянки і служить для регулярного звільнення димоходу від скопилася вологи.
• Елементи верхньої частини димоходу - іскрогасник, ковпак, гідроізоляційна спідниця.
• Можна придбати і спеціальні елементи для проходження через стіну, міжповерхове перекриття або покрівлю. Якщо подібні деталі постачальником не передбачені, їх потрібно буде виготовити самостійно.

Попередній розрахунок системи димоходу

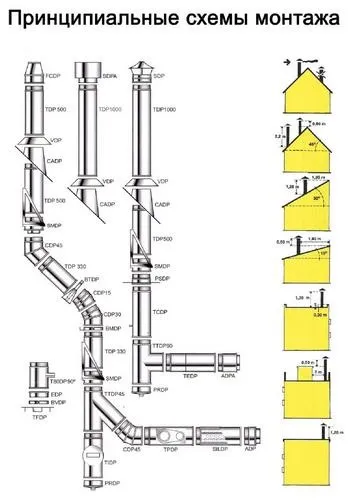

Принципові схеми монтажу димоходів з нержавіючої сталі

При плануванні установки нержавіючого димоходу необхідно врахувати кілька важливих критеріїв, які передбачені спеціальними основоположними документами служби технічного нагляду:

1. Загальна висота димоходу не може бути менше 5 м - для забезпечення нормальної тяги.

2. Не допускається влаштування горизонтальних ділянок понад 1000 мм довжиною.

3. У неопалюваних приміщеннях або на відкритому просторі (на вулиці) заборонена установка елементів, які не мають власної термоізоляції.

4. Особлива увага перевищення зрізу димоходу над покрівлею:

• Якщо дах пласка - не менше 500 мм.
• Ті ж вимоги, якщо відстань від труби до коника скатної покрівлі менше 150 см.
• При відстані від 150 до 300 см - труба повинна бути, як мінімум, врівень з висотою коника.
• При великих відстанях зріз труби не повинен бути нижче лінії в 10º від горизонту висоти коника.
• Бувають ситуації, коли до основної будівлі прибудовані інші будови. В цьому випадку висота труби повинна бути, як мінімум. вище їх верхнього рівня.

5. Якщо димохід проходить через покрівлю з горючих матеріалів, обов'язковою умовою є установка іскрогасника.

6. Найбільш відповідальні ділянки - прохід через стіни, перекриття, покрівлю, особливо, якщо вони виконані з горючих матеріалів. Якщо труба неізольована (одностінні), то відстань між нею і перекриттям має бути не менше 1000 мм. Таке, власне, не практикується, але навіть при товщині «сендвіча» 50 мм мінімальний зазор повинен бути 200 мм.

7. Не допускаються стики труб в товщі стін або перекриттів. Мінімальна відстань від підлоги, стелі, стіни - 700 мм

8. При проході димоходу навіть через негорючую покрівлю мінімальний зазор між трубою і покриттям не може бути менше 130 мм.

9. Обов'язково враховуються два основних правила:

• На горизонтальному або похилому ділянці від від опітельного приладу або печі труби монтуються «по диму», тобто так, щоб продукти згоряння вільно пересувалися по внутрішньому каналу. На практиці це - труби надівається на попередню від котла.
• На вертикальній ділянці димоходу все навпаки - монтаж йде «по конденсату», з тим розрахунком, щоб стікає утворилася волога «не мала шансів» потрапити в утеплювач. Таким чином, кожен наступний ділянку труби вставляється в нижчий.

10. Діамена тр тр уби ні в одному зі своїх сполучень не може бути менше, ніж штатний вихідний патрубок опалювального приладу.

11. Загальна кількість поворотів димоходу, незалежно від їх кута - не більше трьох.

Димохід може мати внутрішню схему розташування, з проходженням через приміщення будинку. У цьому випадку застосовуються або термоізольовані сендвіч-труби, або сам димар може закриватися цегляною кладкою.

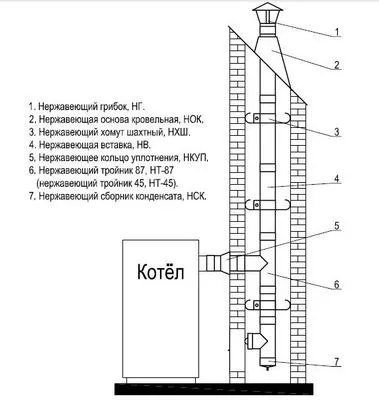

Схема димоходу всередині приміщення

Останнім часом, з широким розповсюдженням двухшарових ізольованих деталей, більш популярною схемою стало зовнішнє його розміщення, з кріпленням кронштейнами до зовнішньої стіни.

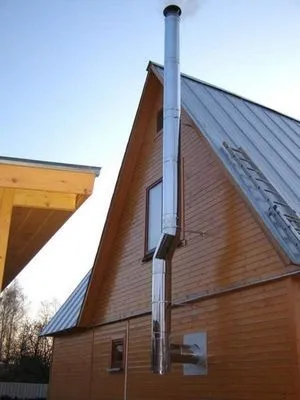

Розташування димоходу зовні на кронштейнах ...

або з монтажем спеціальної несучої конструкції з металевого профілю.

... або на спеціальній несучої конструкції.

Переваги такого розміщення очевидні - немає необхідності влаштовувати складні термоізольовані проходи через міжповерхові перекриття і покрівлю.

Монтаж димоходу з нержавіючої сталі

Власне, якщо схема димоходу ретельно продумана, отримано погодження контролюючих органів (це - обов'язкова умова), закуплені всі необхідні деталі майбутньої системи, то сам монтаж не представляє особливої ​​складності. Всі елементи забезпечені адаптованими ділянками сполучення, і приєднання їх одного до іншого є простою і інтуїтивно зрозумілою завданням.

Стики труб, особливо всередині житлового приміщення, бажано додатково підсилити спеціальним герметиком, що витримує температуру до 1000 - 1500º - його нескладно знайти в спеціалізованих магазинах, що займаються реалізацією комплектуючих для димарів. Це дозволить гарантовано уникнути проникнення в приміщення небезпечних для здоров'я продуктів згоряння і зниження тяги в системі.

Герметик для димохідних систем

При кріпленні димоходу на зовнішній стіні на кронштейни відстань між ними має бути не більше 2 м. Обов'язковою є кронштейн (опора) в місцях проходу труби через стіну і кріплення збірки конденсату (ревізійного відсіку).

Якщо монтаж ведеться всередині приміщень, то головна увага приділяється місцям проходу через перекриття. Деякі виробники димохідних систем включають в свій ассортіме нт сп еціальние елементи для цих цілей. Але, якщо таких немає, їх нескладно виготовити і самостійно.

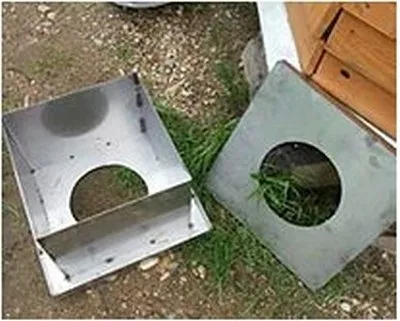

Самостійно виготовлений короб для проходу через перекриття

По суті, це короб з центральним отвором для проходження труби відповідного діаметру, і довжиною стінок, що забезпечують необхідну відстань димоходу від матеріалу перекриття. Дуже часто його виготовляють також з нержавіючої сталі.

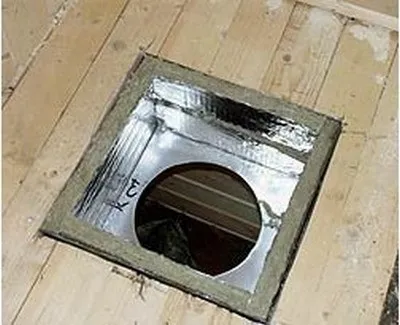

Він же, встановлений в потрібне місце

Він кріпиться в товщі перекриття, вільний простір в ньому заповнюється негорючим матеріалом (базальтової ватою або керамзитом). Зверху і знизу він може бути закритий декоративною пластиною.

Зверху і знизу можна закрити пластиною

На покрівлі - дещо інший підхід.

• По перше. якщо вона має певний кут з горизонтом, отвір під трубу матиме не круглу. а елліпсовіднимі або прямокутну витягнуту форму.

Виріз в покрівлі під димохідну трубу

• По-друге, слід відразу враховувати розташування стельових балок і крокв - необхідно, щоб димар проходив приблизно по центру відстані між ними.

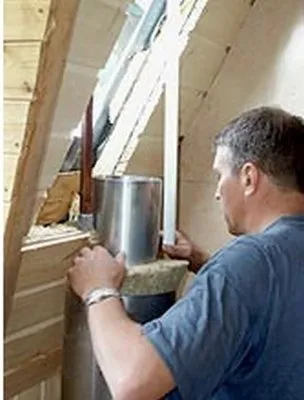

Монтаж проходу через покрівлю

• По-третє. крім термоізоляції, необхідно передбачити зверху гідроізоляцію - так, щоб атмосферні опади або сконденсованих волога не проникали в горищне приміщення. Сьогодні нескладно придбати спеціальні гнучкі елементи, які підійдуть під будь-який профіль покрівлі.
• Незайвим на димохідну трубу буде одягнути «спідницю», яка захистить стик з покрівлею від прямого попадання дощу.

«Спідниця» для захисту проходу через покрівлю від прямого попадання дощових струменів

Зверху труба увінчується оголовком - парасолькою. У ряді випадків, про які вже згадувалося, буде потрібно установка спеціального елемента - іскрогасника.

По суті, якщо схема монтажу продумана до дрібниць, узгоджена з контролюючими організаціями, то сама установка перетворюється в легку «гру в дитячий конструктор». Звичайно, не варто сприймати все так спрощено - відповідні навички читання креслень, слюсарної роботи, вміння користуватись електроінструментом, акуратність, послідовність в роботі будуть потрібні в повній мірі.
