Діюча модель міномета

вообщем як то так, тут мене мислячи відвідала, можна ж адже вирізати всі деталі для міномета по кресленнях, при цьому всі міномети будуть однаковими, так би мовити унітарними =).
Подорожній ідею схвалив, два дні сидів / прикидав / креслив, сьогодні отримав перший результат =)

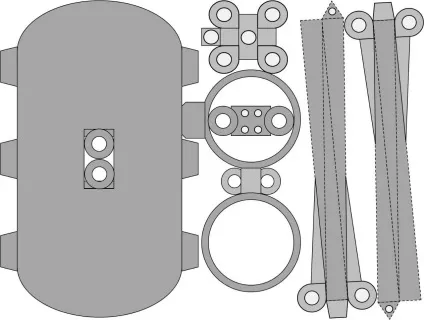

на стандартному аркуші отримав план-розгортку

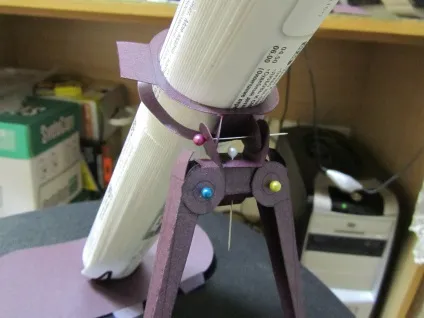

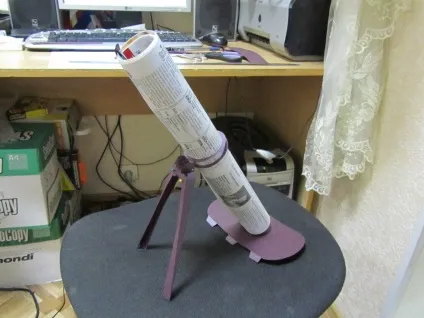

роздрукував її струменевим принтером на картоні, вирізав, замість "мінометного стовбура" вставив згорнуту газету, місця з'єднань закріпив шпильками, вийшло ось така чудова хрень =)

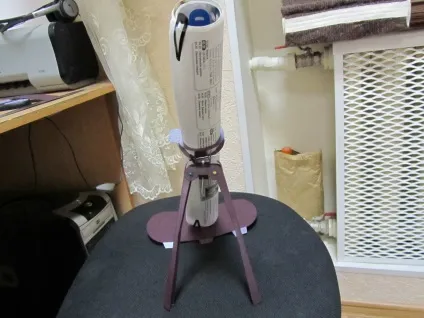

між вузлом кріплення сошок і вузлом кріплення стовбура повинен бути ще гвинт регулювання по висоті

само собою картон не витримає 15-ти сантиметрового болта, тому поки без нього =)

спеціально продумав місце для кріплення муляжу прицілу

вообщем дуже хочеться отримати близьку за зовнішнім репліку ось цього міномета (на малюнку опорна плита зразка 38 року, я роблю опорну плиту 40 року, її не доведеться виштамповвивать)
вообщем сильно не лаяти.

Дорога в тисячу ри починається з одного сяку

Re: Піротехнічні гранатомети і наша міліція.

(Продовження теми від 7,02.13)
створення міномета триває

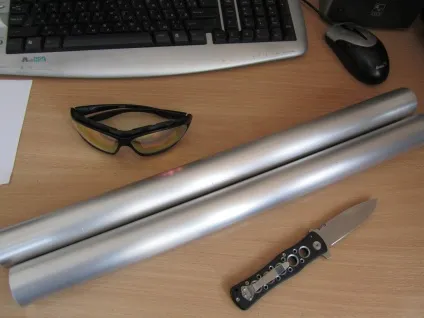

ось алюмінієві труби які стануть стволами міномета

(Для тих хто на зрозумів, ніж та окуляри для визначення масштабу вироби)
всередині трубки за полірованими

на зовнішньому кінці стовбура з холодної зварювання сформована закраїни

після застигання зварювання, напілінгом і надфілінгом закраинам надана більш благородна форма =)

нарешті то металісти віддали замовлення =)

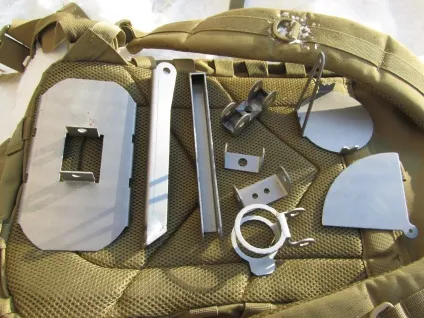

вирізані деталі для ротного міномета, опорна плита, сошки - дві штуки, вузол кріплення сошок до регулювального гвинта, скоби, ствольна муфта, прицільне пристосування (квадрант-кутомір)

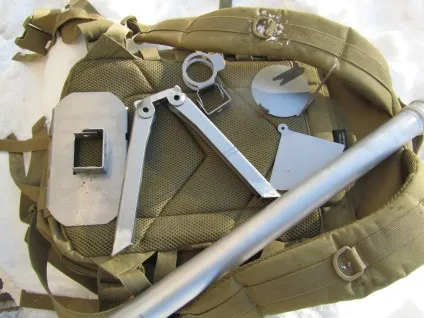

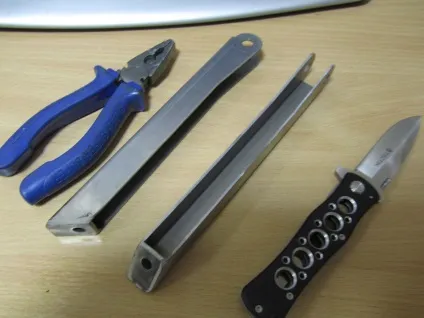

то ж, сошки в зборі

залишилася чорнова збірка, розбирання, фарбування, зборка і пристрілка, сподіваюся що на відкритті сезону у Геварича в Нижньому Новгороді мінометна батарея внесе свій вклад в перемогу =)

Дорога в тисячу ри починається з одного сяку

Re: Піротехнічні гранатомети і наша міліція.

отже, продовжую тему.

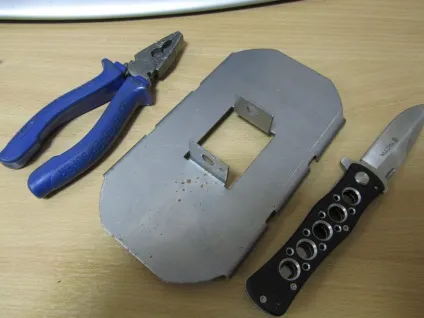

опорна плита міномета

сошки, дві штуки, внизу сошки отвір для кріплення шипа-грунтозацепа

кріплення стовбура до сошки

вузол кріплення сошок до регулювального гвинта

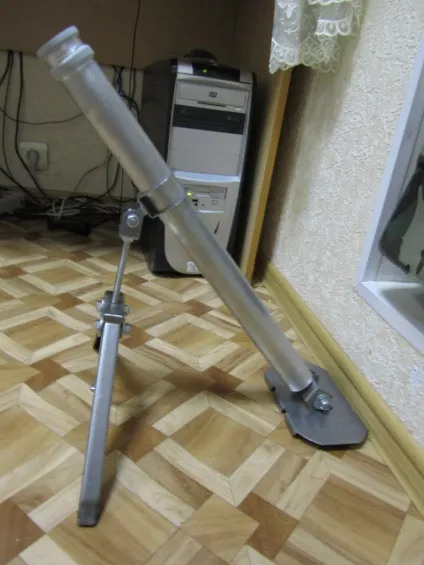

"Робоча" збірка вироби, АКМ для масштабу

"Робоча" збірка вироби, в принципі залишилося додати холодної сварочкі, "облизати" напильником і наждачкою, заґрунтувати, пофарбувати. І так мало не забув, рукоятку на регулювальний гвинт треба присобачить =)

Дорога в тисячу ри починається з одного сяку

Re: Діюча модель міномета

разом, перейшли до завершальної фази =)
допрацьована заглушка казенної частини пускової труби, в торці пером по дереву на 18 до середини заготовки просвердлений сліпе отвір, з боку тих же пером просвердлений канал для підключення крана від вуглекислотного вогнегасника

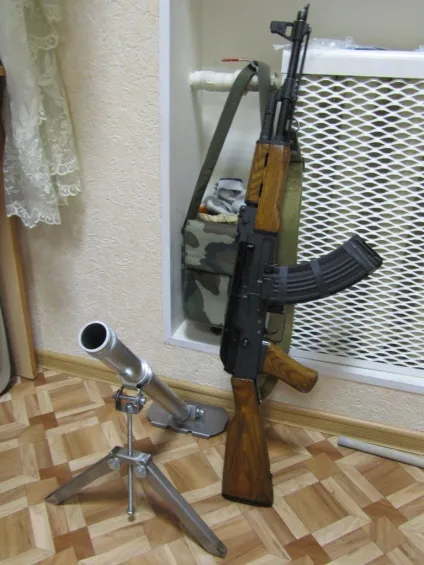

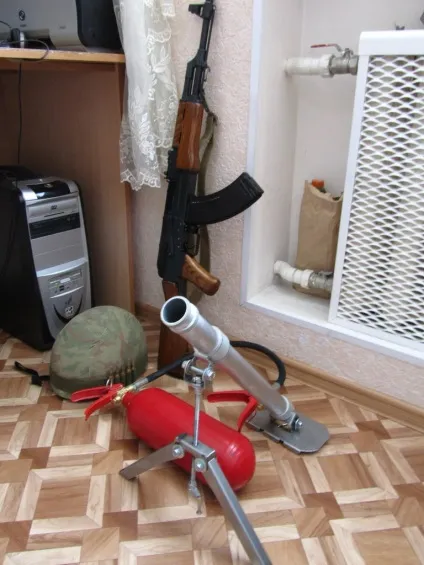

все в зборі, для масштабності шолом і АКМ =)

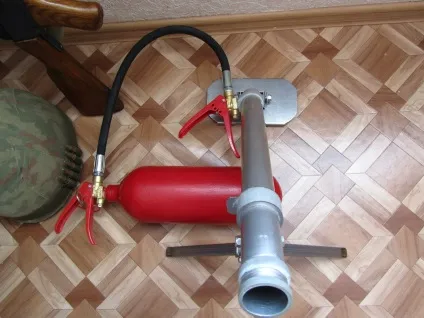

вид зверху, "макет ротного міномета обр 1940 р", кран вогнегасника вуглекислотного, рукав високого тиску, вогнегасник вуглекислотний в зборі =)

видио пробного відстрілу швидше за все після неділі, фарбування після пробних стрільб =)

Дорога в тисячу ри починається з одного сяку

Re: Діюча модель міномета

Мені подобається. За першим фотках (там де з картону) не думав, що в кінці вийде така хороша реалізація Респект.

Діаметр труби який? Під стандартні страйкбольні "грінки"?
Як реалізована система подачі газу? Тиск регулюється чимось? Або просто затиснув-відпустив?

Балон б довший і менший в діаметрі, так "замаскувати" його під стовбуром - понад антуражно і носити простіше, так взагалі супер буде. Ну я думаю з часом і це буде.

В цілому дуже заліково і однозначно має право на життя в командах з 10+ людина, де можна виділити пару-трійку бійців на мінометний розрахунок.
