Диференціальний клапан, клапан диференціального тиску, диференціальні перепускні клапани,
Принцип роботи
Диференціальні клапани зазвичай закриті, але при запуску насос виштовхує продукт в систему, пружина клапана буде поступатися тиску потоку. Для того, щоб утримувати клапан закритим, коли парова фаза відокремлена від рідкої через сепаратор, пар з сепаратора направляється через трубопровід до зворотної сторони пружини клапана. Комбіноване зусилля надходить паровий фази і сили пружини утримують клапан в закритому положенні, поки потік парової фази, не буде усунений.
Диференціальний клапан і сепаратор газу комплектуються разом через електромагнітний клапан при монтажі обладнання в шафі автоцистерни.
Для контролю роботи відкриття і закриття диференціального клапана електронним реєстратором RI505 в систему подачі парової фази ЗВГ встановлюється електромагнітний клапан, який, в свою чергу, перекриває / відкриває потік парової фази ЗВГ на диференційний клапан.
У разі відсутності електромагнітного клапана в системі будуть недоступні два режими відвантаження товару.
РЕЖИМ 1: Відвантаження ЗВГ по заданій вартості.
РЕЖИМ 2: Відвантаження ЗВГ по заданому загального обсягу в літрах або масі в кілограмах
При відсутність триходового електромгнітного клапана в системі, потік зливу газу не може бути автоматично обмежений, в даному випадку управляємо виключно гідравлічним приводом.
РЕЖИМ 3: Безшаблонний - по відключенню гідравлічного насоса подачі ЗВГ оператором.

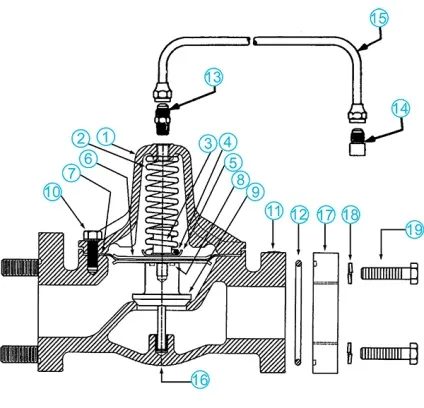

- 1. Кришка
- 2. Пружина клапана діафрагми
- 6. Стопор діафрагми
- 7. Діафрагма
- 11. Корпус
- 12. Прокладка, кільце ущільнювача 1/8 х 3-3 / 4
- 13. Фітинг прямий, 3/8 расклешенная трубка
- 14. Фітинг кутовий, 3/8 расклешенная трубка
- 15. Трубка, підключення з гайками
- 16. Втулка підшипника
- 17. Фланець, 2 "NPT Фланець, 1-1 / 2" NPT
- 18. Стопорна шайба
