Діаграма Сміта - це

Діаграма Вольперт-Сміта (кругова діаграма повних опорів) - кругова діаграма, призначена для визначення комплексних опорів навантаження лінії за значеннями коефіцієнта біжить або стоячій хвилі і фази коефіцієнта відбиття. Названа на честь радянського вченого А. Ф. Вольперт і американського інженера Ф. Сміта, що запропонували діаграму незалежно один від одного в 1939 році. Для практичного використання діаграма випускається в планшеті з прозорого пластика, для зручності відліку на планшеті є обертається лінійка, вісь обертання якої проходить через центр діаграми.

опис діаграми

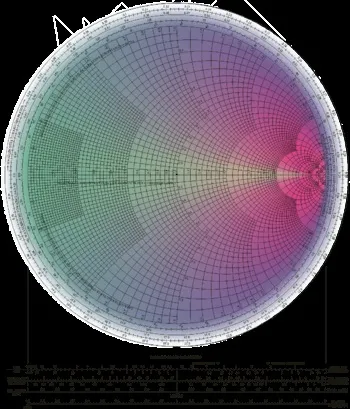

Кругова діаграма являє собою дві окружності - зовнішню і внутрішню, всередині яких розташовані два сімейства ортогональних кіл, відповідних геометричних місцях точок нормованих опорів R / ρ = const і Х / ρ = const. Застосування нормованих опорів дозволяє застосовувати діаграму для вимірювання повних опорів. включених в лінії передачі з будь-яким хвильовим опором. На зовнішньому колу у напрямку руху годинникової стрілки відкладені безрозмірні значення відносини L0 / λ. пропорційні фазового кута, на внутрішньому колу ті ж значення відкладені проти руху годинникової стрілки. Зовнішньої окружністю слід користуватися в тому випадку, коли відстань до першого мінімуму L0 відраховується у напрямку до генератору. внутрішньої - при відліку L0 від генератора у напрямку до навантаження. По вертикальному діаметру відкладені значення R / ρ. відповідні проходять через них колах рівних нормованих активних опорів. У місцях перетину кіл рівних нормованих реактивних опорів з зовнішньої окружністю поміщені значення Х / ρ. в лівій половині діаграми негативні, в правій - позитивні. На діаграмі штриховий лінією нанесено кола, що проходять через ділення шкали R / ρ, з центром в точці R / ρ = 1. За цим колам відраховуються значення КБВ і КСВ. так як шкала нормованих активних опорів від 0 до 1 на осі нульових реактивних опорів одночасно є шкалою КБВ, а від 1 до ∞ - шкалою КСВ.

Робота з діаграмою

Опір визначають в наступному порядку. З графіка, отриманого за допомогою вимірювальної лінії, що характеризує режим вимірюваного тракту, визначають довжину відрізка L0. довжину хвилі λ і коефіцієнт KБВ або KСВ; обчислюють L0 / λ. Центр діаграми (точка R / ρ = 1) з'єднують прямою лінією (прозорою лінійкою) з зовнішньої або внутрішньої окружністю, в залежності від переміщення мінімуму до генератора або до навантаження щодо положення його при короткому замиканні в точці L0 / λ. На діаграмі відзначають точку перетину прямої та кола KБВ з двома ортогональними колами R / ρ і Х / ρ. Значення R / ρ і Х / ρ. що мають такий перетину, після множення на ρ дають відповідь на поставлене завдання, так як ZНагр = R + jX.

література

• Баскаков С.І. Радіотехнічні ланцюги з розподіленими параметрами - М: Вища. школа, 1980
• Довідник по теоретичним основам радіоелектроніки. Под.ред. Б. Х. Кривицького. У 2-х т. - М: Енергія, 1977
• Сазонов Д.М. Грідін А.М. Мішустін Б.А. Пристрої НВЧ - М: Вища. школа, 1981
