Детектор прихованої проводки своїми руками - огляд популярних схем
При виконанні будівельних робіт часто виникає потреба в перевірці стіни на присутність в ній проводки. Для проведення пошуку знадобиться детектор, що реагує на метал. Можна придбати цей пристрій в заводському виконанні або ж виготовити шукач прихованої проводки своїми руками. У цій статті піде мова про нюанси внутрішнього устрою детекторів, а також про способи їх виготовлення.
Схеми заводських детекторів
Існує кілька видів детекторів заводського виробництва:
- Електростатичний. Переваги такого приладу в простоті внутрішнього устрою і можливості знаходити металеві предмети на значній віддалі. Недолік же детектора полягає в можливості пошуку лише в сухому середовищі. В іншому випадку будуть помилкові спрацьовування. До того ж виявлено можуть бути тільки ті дроти, які знаходяться під напругою.
- Електромагнітний. Переваги полягають у простій схемі і високоточному виявленні проводки. Недолік єдиний, але суттєвий: крім напруги, потрібна досить потужна навантаження - не менше 1 кіловата.
- Металодетектор. Такий прилад являє собою стандартний металошукач. Головний плюс у відсутності необхідності в напрузі. Недоліки: виявляє будь-який метал (не тільки проводку), а також конструктивно складний.
Найпростіші схеми саморобних пристроїв
Виділяють кілька схем таких пристроїв.
Зі звуковою індикацією
Виготовити простий детектор прихованої проводки своїми руками можна на основі резистора R1. Даний резистор захищає схему від наведеної напруги. При цьому навіть якщо його встановлювати, на роботі приладу це, швидше за все, не позначиться.
В якості антени застосовується провідник з міді довжиною від 5 до 15 сантиметрів. Коли виявляється проводка, видається специфічне потріскування. П'єзоелемент підключається відповідно до принципу мостової схеми, що дозволяє контролювати рівень гучності.
Звукова індикація в поєднанні зі світловою
Дана схема також відрізняється простотою - знадобиться лише одна мікросхема.
Особливості схеми: номінал резистора R1 має дорівнювати або перевищувати 50 МОм. Світлодіод використовується без обмеження опору, оскільки мікросхема виконує це завдання самостійно.
На польовому транзисторі (перша схема)
Транзистори цієї групи надзвичайно чуйні до електричного поля. Дана особливість використовується в нижче приведеній на зображенні схемою.
За малюнком можна зрозуміти, що прилад дуже простий, його можна виготовити власноруч, не використовуючи якихось особливих пристосувань. Показник напруги харчування - від 3 до 5 В. Тока потрібно настільки небагато, що детектор здатний функціонувати протягом 5-6 годин без відключення. Котушка антени фіксується 0,3-0,5 міліметровим проводом на сердечник, який, в свою чергу, має діаметр в 3 міліметри. Кількість витків залежить від самого проводу: 20 витків для проводу в 0,3 міліметра і 50 витків для проводу в 0,5 міліметра. Антена може функціонувати як з каркасом, так і без нього.
На польовому транзисторі (друга схема)
Ще один варіант виготовлення детектора прихованої проводки своїми руками на польовому транзисторі - використання мікросхеми КП103. Цей польовика характеризується високою чутливістю. Якщо його затвор виявляється в безпосередній близькості з проводкою, опір скорочується, що веде до відкривання інших транзисторів. Після цього світлодіод починає світитися.
Зверніть увагу! Полевик КП103 можна використовувати з будь-якою літерою, як і світловий діод АЛ307. Справа в тому, що біполярні транзистори з такою провідністю мають невисоку потужність, а коефіцієнт передачі повинен бути значним. Тому замість КT203 рекомендується вибрати КТ361.
Прилад відрізняється невеликими розмірами - збірку можна здійснити навіть в корпусі від маркера. Антена простягається крізь отвір в маркері. Довжина антени - від 5 до 10 сантиметрів. Однак якщо проводка знаходиться не надто глибоко в стіні (не глибше 10 сантиметрів), можна обійтися довжиною ніжки польового транзистора.
Транзистор КП103 встановлюється по горизонталі, а затвор потрібно зігнути так, щоб він розташовувався прямо над транзисторним корпусом.
металошукач
Схема металодетектора виглядає наступним чином:
- генератор частоти (100 кГц) - VT1;
- детектор - VT2;
- індикація - VT3, VT4.
Генераторні котушки намотуються на феритовий сердечник. Стрижневою діаметр - 8 міліметрів. Кількість витків на першій котушці - 120, на другий - 45. Провід підбирається марки ПЕВТЛ 0,35.
Налагодження металошукача потрібно здійснювати подалі від металевих виробів. Налаштування проводиться підлаштування резисторами R3 і R5 таким чином, щоб генерація практично сходила нанівець (нерівномірне світіння діода і невисока яскравість). Далі відбувається настоянка R3 з метою згасання випромінювача.
Наступний крок - настройка чутливості. Робиться це за допомогою шматка металу (можна використовувати монету) і пари резисторів. Причому налаштування чутливості рекомендується періодично повторювати. Щоб оптимізувати процес, зробити його більш зручним, регулятори можна вбудувати в корпус металодетектора.
Налаштований прилад вмикається, коли антена виявляється поблизу металу - світловий діод починає блимати.
Сигналізатор проводки без батарейок

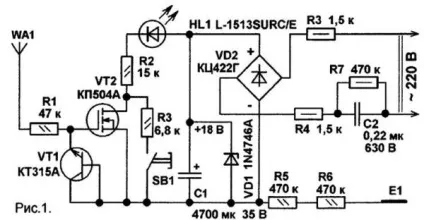

Даний детектор як джерело електроживлення користується безпосередньо мережею. Така схема можлива за рахунок застосування конденсатора підвищеної ємності (позначений на схемі як С1). Зарядка конденсатора здійснюється від мережі. У зарядженому стані конденсатор передає напругу в 6-10 В. При цьому від напруги залежить лише яскравість світлового діода, а ось на чутливості пристрою цей показник не позначається.
Детектор на мікроконтролері
На схемі вище показаний детектор прихованої проводки, побудований на мікроконтролері PIC12F629. Робота пристрою базується на чуйності до магнітного поля. Дане поле утворюється струмом, поточним по провіднику, розташованому в стіні.
У схемі можна задіяти світлодіодну лампу або пьезоізлучатель. Коли магнітне поле виявляється, в залежності від потрібний тип індикації загоряється лампа або починає потріскувати пьезоізлучатель.
Гідність пристрою в його здатності відгукуватися тільки на частоту 50 Гц, що становить частоту змінного струму. Таким чином, помилкові спрацьовування шукача виключені, так як на інші частоти прилад не відреагує.
двоелементний індикатор
В даному випадку потрібна мікросхема і світловий діод. Як мікросхеми можна вибрати DD1, а світлодіод рекомендується взяти HL1. Завдання полягає в з'єднанні висновків таким чином, щоб створити три інвертора в ланцюзі. В результаті прилад буде посилювати струми, які надходять на пристрій від поля змінного струму в проводці, що знаходиться в стіні. При виявленні проводів починає світитися діодна лампа. При віддаленні від стіни або розриві ланцюжка лампа гасне.
Існує два варіанти виконання схеми:
- З'єднання висновків: третій з восьмим, другий з десятим, четвертий з сьомим і дев'ятим, перший з п'ятим, одинадцятий з чотирнадцятим.
- З'єднання висновків: третій з восьмим, десятий з тринадцятим, перший з п'ятим і дванадцятим, другий з одинадцятим і чотирнадцятим, четвертий з сьомим і дев'ятим.
Промислові схеми професійних детекторів
Можна зібрати в домашніх умовах і прилад професійного рівня. Однак таке обладнання має досить складну схему, і на його виготовлення знадобиться багато зусиль. Нижче показані дві схеми на вибір: перша відноситься до промислового приладу, друга - до саморобного пристрою «Дятел».
Також можна виготовити пристрій типу YADITE 8848. Нижче представлені два варіанти такого пристрою.
Перевірка саморобних шукачів проводки
Перш ніж застосовувати саморобний прилад, рекомендується протестувати його працездатність. Перевірка покаже правильність складання.
Тест виконується наступним чином:
- Знаходимо ділянку, в якому точно є прихована проводка. Наприклад, гарантовано можна говорити про наявність в стіні проводів, що йдуть до вимикачів і розеток.
- Перевіряємо обрану ділянку. Для цього підводимо прилад до стіни і спостерігаємо за індикацією.
- Якщо сигнал надходить лише в місці під кабельний, пристрій справно і їм можна користуватися.
- Якщо сигнал, то виникає, то зникає в різних напрямках, значить, прилад несправний.
Порада! Перш ніж починати тест, проводка повинна отримати максимальне навантаження. Щоб забезпечити таке навантаження, підключаємо якомога більше електроприладів до мережі. В результаті посилюються магнітне і електричне поля, на які відгукуються прилади.
Отже, не обов'язково купувати детектор проводки в магазині. Це пристрій цілком можна виготовити в домашніх умовах, якщо слідувати зазначеним вище схемами.
