Будь-якої дії завжди є протидія. Будь-якому явищу - антіявленіе. Практично з того моменту, як праці Попова отримали реалізацію у вигляді першої системи бездротового зв'язку, з'явилися і способи цей зв'язок перервати.

ТРОХИ ТЕОРІЇ

У нас не урок фізики, будемо по-простому. Принцип порушення будь радіозв'язку нескладний. Всього і треба, щоб в антену приймача потрапив сигнал перешкоди, який можна порівняти за рівнем з корисним сигналом, або сильніший. Наприклад, на частоті 89,5 МГц радіоприймач в центрі Москви приймає сигнал від передавача радіостанції «Мегаполіс-FM», розташованого в Балашисі і має потужність, скажімо, 5 кіловат. Щоб перервати прийом, потрібно недалеко від приймача включити о-о-дуже слабенький (частки вата) передавач, який передає шум або навіть просто тишу, але обов'язково на тій же частоті. Відповідно, чим далі від приймача знаходиться джерело перешкоди, тим більшу потужність це джерело перешкод повинен мати.

З цієї простої схеми глушиться все що завгодно, від передач мовних станцій до мобільного зв'язку і бездротових комп'ютерних мереж. Власне, глушіння радіопередач в радянську епоху і є найбільш відомий приклад радиоподавления.

БОРОТЬБА ЗА розуми і серця

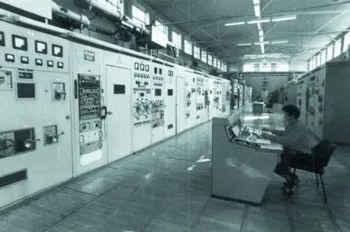

Радіоцентр в Ленінградській області. Зал передавачів глушіння потужністю 200 КВт

СРСР і дружні соцкраїни були оточені десятками ворожих радіостанцій, які ведуть мовлення через сотні передавачів. Найбільшими цілями радянського радиоподавления стали «Радіо Вільна Європа» (Radio Free Europe) і «Радіо Свобода» (Radio Liberty). «Руйнують мозок» антирадянські передачі велися звідусіль - з ФРН, Великобританії, Італії, Іспанії, Португалії, Ізраїлю, Китаю, Тайваню, Південної Кореї.

Глушіння військової радіозв'язку противника і інформаційно-агітаційних передач мовних станцій існувало завжди і у всіх країнах. Зрозуміло, СРСР, як батьківщина радіо, теж виявляв неабиякі успіхи на цій ниві.

Підсапували потенційних дисидентів в будь-якій точці СРСР - передачі велися українською, білоруською, азербайджанською, вірменською, грузинською, казахською, киргизькою, таджицькою, туркменською, узбецькою і шести мовах народів Північного Кавказу. Всі «голосу» треба було ефективно глушити в будь-який час дня і ночі, щоб правильний радянський роботяга не впізнав про руйнівні перемоги капіталізму. Складно підтримувати в громадянах переконаність в правильності обраного партією шляху, якщо через залізної завіси день і ніч доносяться тим, хто картає мови правозахисників.

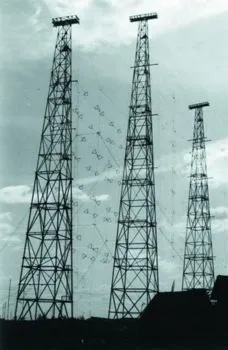

Типова міська антена глушіння

Такі антени застосовувалися і для радіомовлення, і для радіоглушенія на відстанях 500-3500 км, потужністю до 500 кВт

Сьогоднішні FM-радіостанції віщають в кращому випадку на кілька десятків кілометрів. УКХ-частоти поширюються тільки в межах прямої видимості. Але в епоху радіовойн все мовлення йшло, як правило, на довгих, середніх і коротких хвилях - від 100 КГц до 30 МГц. Ці хвилі не знають перешкод, і можуть добивати в будь-яку точку земної кулі.

АБОНЕНТ ТИМЧАСОВО НЕДОСТУПНИЙ

Радіо можна глушити і сьогодні. Але це роблять все рідше і рідше, бо на неугодні ефірні ЗМІ виявилося простіше впливати розчерком золотого «Паркера», ніж кіловатами шуму. Тому потенційною жертвою глушіння в ХХI столітті стала мобільний зв'язок. Мобільний зв'язок глушать нерідко, хоча про це не всі здогадуються. Рядовому абоненту набагато простіше подумати про погане покриття мережі, «глюки» бази або трубки, або навіть взагалі не помітити, що зв'язок на час пропадала. Зв'язок можуть глушити в радіусах урядових трас і спецустанов, при проведенні спецоперацій (в основному антитерористичних), на територіях великих комерційних структур, в переговорних кімнатах і конференц-залах, в інститутах і лікарнях, в кафе, громадському транспорті або просто на вулиці. Так-так, в кафе або в автобусі поруч може виявитися звичайна людина, у якого в кишені працює портативний пригнічувач або, як їх частіше називають, джаммер.

Вимкни-ка свою мобілу, дружок!

Працює. але навіщо? Адже навколо не бізнесмени, що укладають контракт століття, і бригади шахідів не маскують під бригади дорожніх робітників. Звичайні люди. Кому і навіщо це може знадобитися?

Нарешті, кожен з нас просто щасливий буде припинити багатогодинне спілкування якогось надмірно балакучого сусіда по купе. Ледве прилаштувався подрімати на верхній полиці, як над вухом завелася така шарманка, що впору вуха затикати. Ні, ми вже краще шарманку заткнемо!

Ось приклад нечасто зустрічається сьогодні глушіння радіомовлення і телепріема. У травні міністр інформації і телекомунікацій невизнаної Придністровської Республіки Сміла Бєляєв заявив, що «відомством Республіки Молдова, який курирує зв'язок, була встановлена ​​апаратура, яка пригнічує радіосигнали і заважає якісному прийому теле- і радіопрограм на території ПМР». Правда це чи елемент «інформаційної війни» - невідомо. Але, швидше за все, живий курилка. У сенсі «глушилка».

А ЩО Ж ЗАКОН?

Суворість закону, на жаль, компенсується необов'язковістю його виконання

Начебто ясно, що не можна. Чому ж тоді сьогодні купити глушилку не складає проблем? Чисто українська риса: є закон, а є реальне життя. І в реальному житті застосування джаммера практично неможливо проконтролювати, довести і кому-то прищемити хвіст. Ринок глушилок невеликий, сфера їх застосування вузька, і тому поки на це закривають очі. Опитані Mobi продавці не змогли згадати випадки, коли у кого-небудь з їх клієнтів виникли проблеми у зв'язку із застосуванням портативних і стаціонарних джаммеров. Та й простий народ, з наших друзів і знайомих, які не наражався на глушіння ні разу.

Само собою, дозвіл на використання апаратури придушення радіосигналів може отримати будь-яка мало-мальськи помітна організація. Але цієї організації доведеться довго доводити, що така апаратура їй потрібна до зарізу. Наприклад, музей, лікарня або кінотеатр доведуть, а ось який-небудь магазин спорттоварів або ресторан - дуже навряд чи. І навіть у разі успішного отримання дозволу доведеться купувати тільки сертифіковану Россвязьнадзор апаратуру. А така апаратура чималих грошей коштує.

FAQ: ЩО ВМІЄ, ДЕ ДІСТАТИ, СКІЛЬКИ КОШТУЄ

Глушилки діляться на слабкі кишенькові і потужні стаціонарні. Бувають вони вітчизняного й зарубіжного походження, і навіть саморобні. Також може відрізнятися функціональність. Скажімо, GSM-зв'язок глушить будь гаджет, але є ж ще CDMA, GPS, Wi-Fi, Bluetooth, DECT. багатодіапазонні глушилки складні технічно і коштують чималих грошей.

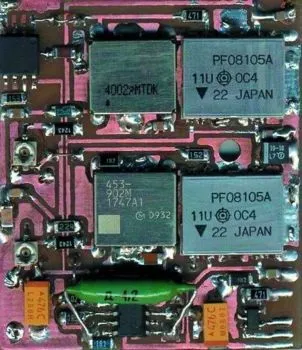

Зробити самостійно глушилку не так-то складно!

Для харчування були пристосовані два акумулятора від Nokia, які дають 40-45 хвилин роботи. Деталі здебільшого видерті з куплених на ринку древніх мобіл. Вартість збирання склала близько двох тисяч карбованців.

На другому місці за ціною - глушилки з братнього Китаю. Страшненькі, і через декілька зовнішніх антен змахують чи то на портативні радіостанції, чи то на якісь пульти дистанційного керування. Незважаючи на скромну зовнішність, «китайці» бувають дуже функціональні. Деякий час назад коштували 12-14 тисяч, а зараз в одному інтернет-магазині була помічена ціна близько 6000 рублів. Явний прогрес! Картину тільки псує ціна точно такого ж девайса на зарубіжному сайті - 43 долари!

Найдорожчі джаммери - вітчизняні, їх ціни коливаються в діапазоні 14 000-16 000 рублів. Досить мініатюрні, з вбудованими антенами, але в основному розраховані тільки на стандарт GSM. Ось як пояснив неабияку ціну представник одного з вітчизняних виробників:

«Розробити джаммер з вбудованою антеною і ефективністю, як у китайського, але з трьома зовнішніми, - недешево. Замовляти збірку в Китаї невигідно через невеликих тиражів, тому корпусу з Нижнього Новгорода, виготовлення плати з монтажем в Зеленограді і збірка в Москві обходяться дуже дорого. »

ПРАКТИКА: глушити САМІ

До нас в руки потрапили два портативних глушника - «Мозаїка-Мікро» і Briz. Обидва виробництва українських фірм. Треба сказати, що мета протестувати їх «по повній програмі» не ставилася. Ми не вибирали кращу глушилку, що не порівнювали технічні характеристики або зручність використання. Нам просто хотілося отримати відчуття від експлуатації незвичного і нетипового пристрою, відчути себе не те горезвісним Джеймсом Бондом, не те що працює під прикриттям спецагентом. Поюзати те, про що багато хто чув, але навряд чи тримали або коли-небудь будуть тримати в руках.

Фірма Detector Systems виготовляє глушник Briz. Розмірами він удвічі більший - 98х65х22 мм. Але антена теж вбудована. Дві кнопки з внутрішньої червоним підсвічуванням-індикацією (off-on і переривчастий економ-режим) плюс роз'єм для мережевого адаптера. Антена вбудована. Блокує діапазони GSM 900/1800/1900. На сайті радіус дії вказано вельми лукаво - 15 метрів з позначкою «максимальний». Однак в інструкції вже сказано: «В залежності від відстані до базової станції дальність блокування становить 2-5 метрів. У безпосередній близькості від базової станції можливе зменшення радіусу до 1 метра і нестабільне блокування ». Харчується «Бриз» від батареї типу «Крона» 9 вольт. Тому адаптер не є зарядним пристроєм - просто блок живлення від мережі 220 вольт. З одного боку, батарея, та ще й 9-вольта, - архаїзм, а з іншого - можлива швидка заміна, коли заряджати нічим і ніде. Вихідна потужність «Бризу» - 200 мВт на кожен діапазон (сумарно - близько 0,8 Вт), час роботи від батареї - до 2 годин. Вартість - 16 500 рублів. Продається вільно.

ВОНО ЦЕ ТРЕБА?

ЩО ЩЕ заглушити?

Як вже говорилося на початку, глушити можна все, в роботі чого використовується радіоканал. Якщо ви простий обиватель, то дещо з вашої побутової техніки може перестати працювати в результаті чиїхось хулігансько-розважальних дій, або відвертого шкідництва в разі конфлікту з оточуючими людьми.

радіозв'язок

Можна глушити голосовий зв'язок за допомогою портативних і автомобільних радіостанцій різних діапазонів. Як мінімум для цього потрібна така ж радіостанція, як і у заглушає сторін. Наприклад, при використанні в місті або на природі поширених сьогодні LPD- і PMR-радіостанцій вашу зв'язок можуть легко порушити заради забави.

FM-радіомовлення

Легше легкого глушити радіоприймачі мовного FM-діапазону. Схем глушилок в інтернеті море, найпростіша збирається за 15 хвилин повним ламером в електроніці, а деталі для неї стоять 50 рублів! Прості пристрою не глушать весь FM-діапазон цілком, а вимагають настройки на кожну окрему станцію. Багатьом доставить невимовне задоволення натисненням однієї кнопки змусити замовкнути настирливий блатняк в маршрутці.

телепередачі

Приблизно те ж і схожими засобами можуть виконати і з телебаченням. Тільки не кабельним і не супутниковим, зрозуміло. Глушіння схильні телевізори, які мають зовнішні антени - від кімнатних «вусів» до балконних «решітки».

автосигналізації

Потенційна мета глушіння - автомобільні сигналізації. Вони, як правило, використовують передачу сигналів на частоті 433,92 МГц з дуже незначною потужністю. Відповідно, приймач в автомобілі легко забити потужнішим сигналом на цій же хвилі. Найчастіше для цього використовуються допрацьовані радіостанції і всілякі саморобки. Якщо індикатор на брелоку яскраво блимає, а машина не закривається, то цілком можливо, її глушать викрадачі, бажаючи таким чином спровокувати вас залишити її без охорони.

Цілі глушіння можуть бути злочинними, а можуть і благими. Якщо у сусідської машини під вікном постійно включається сирена ночами, то досить підстерегти біля вікна, коли власник цього авто приїде ввечері додому, запарки машину і буде ставити її на сигналізацію. Включена в цей момент глушилка не дозволить йому поставити автомобіль на охорону. Господар Зневажати-Зневажати, потрясе брелоком. і в підсумку просто закриє машину ключем. А весь під'їзд отримає спокійний сон в тиші!

GPS-трекери

Корисною може виявитися боротьба з GPS-трекера - пристроями для віддаленого контролю місця розташування людини, автомобіля або кейса з мільйоном. У трекері є GPS-приймач, який завжди знає, де він знаходиться, і GSM-модуль, який постійно відправляє ці координати по SMS. Трекер - НЕ шпигунський пристрій у шпильці, він досить великий. І якщо людині його неможливо підкласти непомітно, то заховати в машині - раз плюнути. Якщо ви підозрюєте, що вас «пасуть», то простіше не шукати «жука», а включити глушилку, яка не дасть GPS приймати супутники.

Автомобільна GPS-глушилка може бути оформлена як FM-трансмітер з антеною. Вона вставляється в прикурювач, і випромінює шумовий сигнал частотою 1575,42 МГц потужністю 0,2 Вт, чого вистачає, щоб «заткнути вуха» всім GPS-приймачів в радіусі до 4 метрів. Правда, і ваш власний автомобільний навігатор в цей час «оглухне», але зате ви позбудетеся від манії переслідування хоча б в машині! Вартість на зарубіжних сайтах - близько 90 доларів, а вУкаіни ми знайшли його вже за 250.

Wi-Fi і Bluetooth

Інтернет з розетки

Є пристрої, які здатні завалити PLC-доступ в інтернет у вашому домі. Технологія PLC, або Power Line Communications, більш відома як «Інтернет з розетки 220 вольт». Передача інформації там здійснюється на невисоких частотах від 4 до 21 МГц, і, загнавши в розетку шумовий сигнал на цих частотах, можна істотно знизити швидкість такого інтернету, або навіть зовсім його «звалити». Якщо безсистемно пропадає доступ, а провайдер не знаходить причину, то варто подумати, а чи немає у вас недоброзичливців, які знають про ваш PLC.

Радіокеровані моделі

Більшість радіокерованих моделей працюють на частотах близько 40 МГц. Якщо на цій частоті включити передавач, який буде сильніше передавача пульта в руках господаря, то приймач моделі перестане чути сигнали пульта і. Автомобіль з двигуном внутрішнього згоряння в кілька кубиків здатний розігнатися до сотні і вище. Якщо в потрібний момент він не поверне або не зупиниться - то буде ДТП. Іграшкова, звичайно, але теж неабияке. Про те, що станеться з літаком або вертольотом, напевно, говорити не варто. Пристроїв таких не продають, і в діапазон GSM-глушилок частота 40 МГц не входить. Однак в інтернеті зустрічаються обговорення бажаючих їх виготовити, тим більше це не дуже складно. Порушення управління RC-модельок - це справжня жесть, виходячи з їх вартості і небезпеки для оточуючих. Будемо сподіватися, що ваша модель з цілеспрямованими перешкодами ніколи не зіткнеться!

1. Принцип порушення бездротового зв'язку і передачі інформації нескладний - потрібно, щоб в антену приймача потрапив сигнал перешкоди, який можна порівняти за рівнем з корисним сигналом, або навіть сильніший

2. Ворожі радіохвилі перетинали наші рубежі без найменших труднощів, і несли сум'яття в уми і серця радянських громадян

3. Рядовому абоненту важко припустити, що зв'язок може глушиться - набагато простіше подумати про погане покриття мережі, «глюки» бази або трубки. або навіть взагалі не помітити, що зв'язок на час пропадала

4. У реальному житті застосування джаммера практично неможливо проконтролювати, довести і кому-то прищемити хвіст.

5. Єдиного стандарту для джаммеров поки немає - один глушить Wi-Fi і працює довго, інший глушить GPS і дуже компактний, третій - все відразу, але не вміщується в кишені

7. Ефективність джаммеров залежить від безлічі факторів, і гарантувати глушіння майже неможливо
