Демонтаж, розбирання і руйнування будівельних конструкцій

У процесі розбирання будівель здійснюють роботи по демонтажу, розбирання, часткового і повного разруше-нию конструкцій.

Демонтаж будівельної конструкції - механізуються-ний процес по її видаленню в незруйнованому вигляді з використанням вантажопідіймальних, такелажних і транс-кравців коштів. В процесі демонтажу конструкцій виробляють часткове руйнування окремих кріпильних і в'язевих елементів.

Розбирання будівельної конструкції - процес щодо часткового її руйнування з метою членування на окремих-ні елементи і з подальшою їх вивезенням.

Демонтаж і розбирання конструкцій можуть здійснювала-вляться поелементно і укрупненими блоками.

Демонтаж укрупненими блоками має ряд переваж-вин в порівнянні з поелементної розбиранням, в част-ності скорочуються терміни виконання робіт, в 1.5. 2 ра-за зменшується їх трудомісткість, підвищується безпека-ність робіт і культура виробництва.

В особливих випадках може проводитися демонтаж це-ликом надземної частини будівель і споруд (адміні-стратівно-побутові одноповерхові будівлі, високі димо-ші труби, опори ЛЕП та ін.). При цьому демонтується частина будівлі або споруди звільняють від зв'язків з фундаментами і в цілому вигляді пересувають на інше місце або за допомогою спеціальних транспортних засобів перевозять за межі освоюваної будівельної пло-щадки.

Демонтаж конструкцій будівлі виконують, як пра-вило, в процесі їх заміни. При цьому роботи по де-монтажу замінних і монтажу нових конструкцій ве-дуть в більшості випадків одними і тими ж монта-ми машинами, що дозволяє розглядати механіз-цію демонтажних і монтажних робіт як єдиний кому-комплексний процес.

Поелементну розбирання будівельних конструкцій здійснюють вручну або із застосуванням ручних машин з метою максимального виходу матеріалів для їх по-повторних використання. Вручну виробляють розбирання, як правило, оздоблювальних декоративних, дерев'яних і дрібних металевих конструкцій. Розбирання цегла-них і бутобетонних конструкцій вручну виконують тільки при невеликому обсязі робіт і в тих випадках, коли інші способи з яких-небудь причин не мо-гут бути використані.

Спосіб розбирання з використанням ручних машин до-вільно трудомісткий і дорогий. Через утворення шуму, пи-ли і вібрацій цей спосіб слід застосовувати при неможливе можности використання більш продуктивних спосо-бов розбирання (демонтажу).

Способи руйнування будівельних конструкцій і мо-нолітних масивів розрізняють в залежності від примі-няемое засобів: напівмеханізовані (із застосуванням пневматичних і електричних ручних машин); меха-нізірованних (із застосуванням машин і механізмів ударної і розколює дії, тракторів, бульдозерів, стрілових кранів і екскаваторів в поєднанні з різним навісним змінним обладнанням у вигляді шар-і клин-молотів, пневмо- і гідромолотів і ін. ав-тобетоноломов і скалоломом , гідравлічних клинових і циліндричних раскаливателей); вибуховий (буро-і гідровзривной - із застосуванням бурових установок, перфораторів, вибухових речовин і засобів вибуху-ня); електрогідравлічний (із застосуванням установок електрогідравлічного ефекту); із застосуванням рас-Ширяєв при твердінні сумішей (табл. 16.1).

Для поділу конструкцій при їх розбиранні і для улаштування прорізів і отворів в різних конструк-ціях застосовують такі способи: механічне свер-ня, буріння і різання з використанням ручних свер-лільних машин і верстатів з твердосплавними і алмаз-ними кільцевими свердлами, бурових установок і перфораторів, машин і верстатів з алмазними відрізними-ми дисками, гідравлічного навісного обладнання і установок для зрізання голів паль, електричних бороз-Додель; газокиснева і термічне різання (кисневе спис, газоструйних порошково-кисневе спис, порошково-кисневий різак, реактивно-струменевий го-Релком, термобур); електродугову, плазмову і лазерну різку (установки електродугового плавлення, плазмову і лазерну різку), гідроструменевого різання (установки гідроструменевого дії).

Напівмеханізовані спосіб використовують для раз-рушення монолітних бетонних, залізобетонних та кир-пічних склепінних перекриттів, а також інших монолітних бетонних конструкцій невеликого обсягу. Через труднощі і високу вартість робіт його застосування обмежене.

Механізований спосіб застосовують: для разруше-ня склепінних цегляних, бетонних і залізобетонних перекриттів (із застосуванням клин-молотів на екскавато-ре, крані); цегляних стін і перегородок (з застосований-ням куля-молотів); бетонних підстав (автобетоноло-мами, розпушувачами ударної дії, гідро- і пневмо-молотами від гідравлічних екскаваторів); бетонних і цегляних конструкцій (гідро- і Пневмомолот, гід-равліческімі раскаливателямі).

Вибуховою спосіб при реконструкції промислових будівель застосовують для руйнування кам'яних, залізобе-тонних і металевих конструкцій, обвалення елементів старих будівель і споруд на їх підставу або в заданому напрямку. При проведенні вибухових paбот.

слід забезпечити заходи щодо захисту від впливу повітряної ударної хвилі, розльоту шматків підірваного матеріалу і впливу газів, що істотно збільшує трудомісткість і терміни робіт.

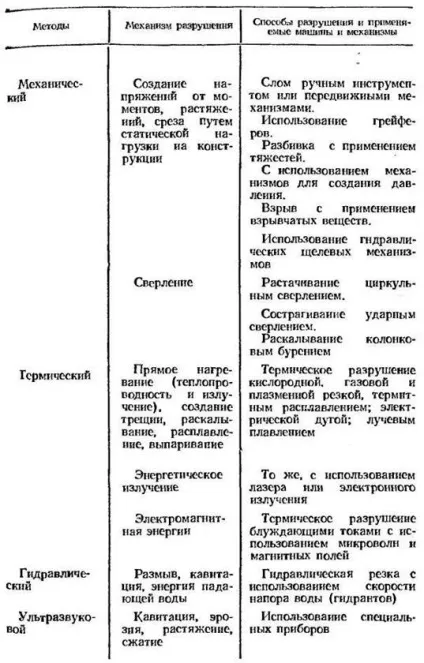

Таблиця 16.1. Методи руйнування конструкцій будівель і споруд із застосуванням різних машин і механізмів

При виборі способів розбирання і руйнування будівельних конструкцій враховують вихід придатних до повторного використання матеріалів. Вибір того чи іншого способу розбирання і руйнування слід обґрунтовувати в кожному конкретному випадку техніко-економічними розрахунками. На рис. 16.1 представлена ​​схема послідовно-ності розробки організаційних рішень по раз-борке будівель з урахуванням повторного використання конст-рукцій і матеріалів.

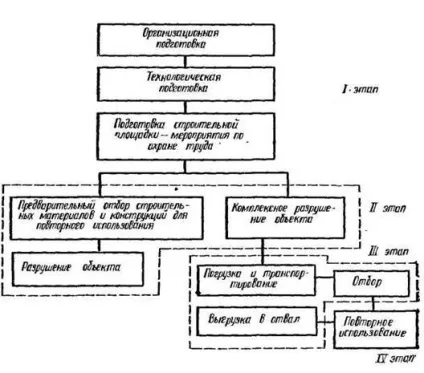

Мал. 16.1. Схема організації процесів руйнування конструкцій:

I етап - підготовка; II етап - руйнування; III етап - видалення уламків; IV етап - використання

У табл. 16.2 наведені рекомендації щодо вибору спо-собів руйнування будівель та споруд з урахуванням стоїмо-сті і тривалості, а також обмеженості вироб-ництва.

До початку робіт з розбирання необхідно намітити місця роз'єднання конструкцій відповідно до Поель-ментной схемою їх видалення, встановити тимчасові креп-лення конструкцій, а також влаштувати тимчасові огороджувальні-дення, настили і захисні козирки.

Спочатку демонтують технологічне і спе-соціальне обладнання, КВП, електричні і слабо-точні мережі.

Розбирання ведуть, як правило, зверху вниз в слідую-щем порядку: 1) технологічні конструкції (трубопро-води, інженерні комунікації, щогли, опори, етажер-ки під обладнання, підйомники); 2) горизонтальні огороджувальні конструкції (підлога, покрівля), вертикаль-ні (ворота, двері, вікна, вітражі і несучі зовнішні і внутрішні стіни); 3) спеціальні конструкції (лест-ниці, оглядові майданчики, пандуси, шахти, галереї, рейкові шляхи); 4) горизонтальні несучі конструк-ції (ліхтарі, плити покриттів і перекриттів, ферми, балки, ригелі, підкранові балки); вертикальні (стіни, колони, стоїки); 5) тунелі, підвали, фундаменти.

Одноповерхові будівлі розбирають послідовним способом, що включає поелементну розбирання конст-рукцій по всій будівлі; комплексним, при якому зда-ня розбирають посекційно, а також комбінованим. Багатоповерхові будівлі слід розбирати по поверхах по окремих секціях або по всій довжині будівлі.

Розбирання електромережі слід починати зі зняття плафонів, патронів, вимикачів, розеток, щитів і т. П. Потім приступають до демонтажу проводки. Зняті прово-да слід розгладжувати і змотувати в бухти.

При розбиранні інженерні мережі та обладнання сле-дует розчленовувати за допомогою електричної або газового різання. Непридатні чавунні трубопроводи розбирають без розкарбування розтруба, місця їх з'єднання можна розбивати молотком. Всі зняті елементи інженерного обладнання (раковини, умивальники, ванни, унітази, змивні бачки, нагрівальні прилади систем цент-рального опалення, водорозбірні крани і т. Д.) Необ-ходимо сортувати з отборкой придатних для подальшої експлуатації.

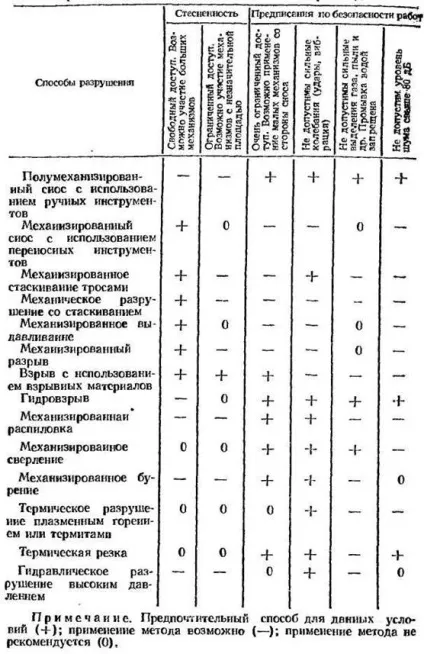

Таблиця 16.2. Рекомендації по вибору оптимальних способів руйнування будівель і споруд з урахуванням вартості і тривалості, а також обмеженості виробництва

Покрівлю зазвичай розбирають в два етапи: спочатку - дахове покриття, а потім - основні несучі еле-менти покрівлі. Конструкцію рулонної покрівлі, утримуючи щую утеплювач, знімають одночасно з утеплювачем, роботи слід вести в поперечному напрямку, починаючи з найвищої позначки покрівлі. Як инструмен-та можна застосовувати легкі ломи, штикові або Совко-ші лопати. Розбирається матеріал слід опускати за допомогою кранів в цебрах або спеціальних ящиках або за закритими жолобах. Покрівельне покриття з ру-лонних матеріалів без утеплювача рекомендується отри-вать від суцільного підстави сталевий лопаткою, а учас-ток його уздовж ската - відрізати ножицями.

Покрівлі із штучних дрібних матеріалів розбирають поелементно в порядку, зворотному їх влаштування. При акуратній розбиранні можна зберегти до 80. 85% ма-териала.

При реконструкції багатоповерхових будинків часто при-ходиться розбирати міжповерхові перекриття, які зазвичай бувають з монолітного залізобетону (плоскими або ребристими), з цегли у вигляді склепінь або виконан-застосовуватиме по металевих балках з дерев'яним або бетонним заповненням. Рідше зустрічаються сталеві пе-рекритія.

Вихідними даними для розробки ППР (проекти виробництва робіт) є результати обстеження і обміри (при відсутності креслень конструкцій зда-ний).

Перекриття по металевих балках з цегляним заповненням у вигляді склепінь найдоцільніше раз-збирать поперек по відношенню до блокам, ділянками ши-ріной до 2 м і довжиною за розміром перекриття (рис. 16.2).

Якщо чому-небудь неможливо вести розбирання пере-криття поперек, його розбирають уздовж ділянки, ограни-ченного двома сусідніми балками, однак при цьому до початку розбирання слід між балками встановити спеціальні розпірки. Розпірки можуть бути з колод діаметром 16. 18 см, їх встановлюють через 2. 3 м по довжині балок.

Роботу по розбиранню склепінних цегляних перекриттів
слід вести тільки з робочих настилів з дощок на зшивних планках, що укладаються по балках перекриття. Настили мають ширину 60. 80 см.

Циліндричні цегляні склепіння розбирають окремими ділянками шириною 0.8. 1 м від торцевих стін з середини дуги до опор одночасно з двох сторін. Останній середній ділянку обрушують подсечкой основа ня опор.

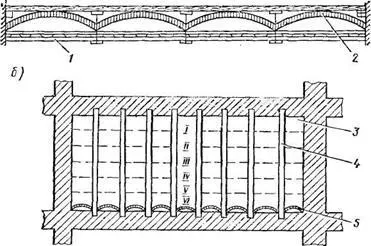

Мал. 16.2. Схема розбирання склепінь між сталевими балками:

I ... VI - черговість розбирання склепінь; а - розташування дерев'яних розпірок між сталевими балками; б -розбирання склепінь поперечними ділянками, 1 дерев'яна розпірка; 2 - цегляне склепіння; 3 - поперечний ділянку раз-вибірки; 4 - сталева балка; 5 - звід на балці

Зімкнуті, хрестові, купольні і вітрильні склепіння розбирають по кільцевим зонам шириною 250 мм від цент-ра (замку) до п'ят (рис. 16.3).

При наявності наскрізних тріщин і випаданні окремих-них цегли склепіння в залежності від характеру тріщин і ступеня розвитку деформацій обрушают, розширюючи тріщини, або розбирають їх по частинах. Для розбирання цегляних склепінних і монолітних залізобетонних пе-рекритій слід використовувати пневматичні та електро-тричних відбійні молотки.

Цегляні стіни старих будівель, складені на з-вестковом розчині, зазвичай легко розбираються по пло-скостити окремих цеглин. Тому основна маса цегли може бути повторно використана. Однак при розбиранні такий цегляної кладки утвориться зна-ве кількість пилу.

Розбирання цегляної кладки на цементно-вапняних розчинах вимагає значно більших зусиль. При цьому цегла і розчин розламуються на великі брили і відокремити цегла від розчину практично неможливе можна. У цих випадках при розбиранні слід застосовувати ручні машини.

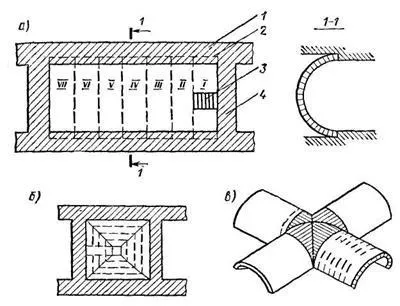

Мал. 16.3. Схема розбирання циліндричного (я), зімкнутого (б) і хрестового (е) склепінь:

I .. VII - послідовність розбирання по участкам- 1 опорна стіна-2 - п'ята зводу;

3 - початок розбирання; 4 - торцева стіна

Цегляні стіни зазвичай розбирають з лісів. Часто застосовують інвентарні трубчасті ліси, які кріплять до розглядуваної стіні відповідно до типового проекту на застосування цих лісів. Для цього вкручують на-приклад, анкери в дерев'яні пробки, що забиваються в заздалегідь пробиті шлямбуром гнізда або ис-товують інвентарні анкери-пробки. Порядок установ-ки і послідовність їх розбирання повинні бути викладені в ППР.

Цегляні стіни в обмежених умовах діючого цеху розбирають по рядах зазвичай вручну з використанням ломів, легких кувалд, клинів і кирок або напівмеханізованим способом за допомогою відбійних молотків. Всі інші способи в більшості випадків виявляються неприйнятні. Залежно від міцності кладки, товщини стіни і застосовуваного інструмента розбирання ведуть на висоту двох або трьох рядів.

Всі роботи по руйнуванню старих стін на кожному поверсі необхідно починати після повного закінчення демонтажу конструкцій перекриттів під цим поверхом і виконання заходів, що забезпечують безпеку працюючих в будівлі.

Один з методів, що дозволяють здійснювати розбір-ку внутрішніх і зовнішніх стін великими площами, був застосований на одному з реконструйованих об'єктів в Москві. Метод виключає поширену поштуч-ву розбирання будівлі через обвалення ділянок стін на перекриття нижчого поверху. Розрахунок перекриттів під навантаження від падіння ділянок стін дозволяє визна-ділити розмір перекриття, здатного витримати паде-ня на нього елементів масою до 4 т.

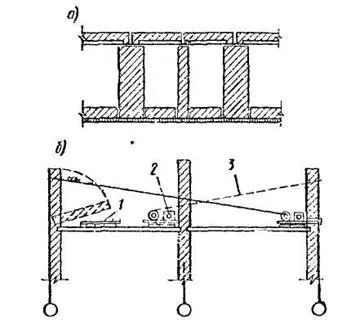

Мал. 16.4. Схема розбирання стін:

а - розчленовування стін на блоки; б - розбирання про-стінки способом «валки на щит»; 1 - щит; 2 - лебідка; 3 - трос

За цими розрахунками, з метою рівномірно розподілити-ня навантаження на перекриття (рис. 16.4) від падаючого цегляного блоку, виготовляється щит з каркасом з про-катного профілю з встановленим на ньому за допомогою фіксаторів прийомним бункером. З бункера уламки конструкцій перевантажуються баштовим краном в авто-транспорт. Будівля розбивається на захватки. На першій захватці виконується відсікання перемич частини сте-ни від простінка. На другий, після демонтажу перемичок, створюється розчленування стін на блоки. На третій захватці проводиться підсікання блоку на рівні пере-криття і його обвалення.

Перед перекиданням блоку на місце його падіння на ретельно прибраний ділянку перекриття укладається приймальний щит. Потім на блок кріпиться спеціально через виготовлених струбцина з тросом від лебідки, встановлений-ний на перекритті з тяговим зусиллям 45 т. З включенням третьому лебідки блок падає в приймальний бункер щита і ба-шенним, краном подається в автотранспорт.
