Попередній статті я розповів про изготовлениии простого намоточного станочка.
Настав час показати виготовлені трансформатори для лампової техніки. Першим був вихідний трансформатор для гітарного комбопідсилювача JCM800. Попалося гарне залізо 0,35 мм на розвалі. Гарне перетин 12,5 см.кв. Мотати став на своєму верстаті. Особливо не поспішав, за 2-3 години одна обмотка в день. Кожен шар за допомогою будівельного фена і свічки просочував воском, щоб потім не варити в парафіні весь трансформатор.

Вийшла ось така котушка, схема намотування: 1/4 - I, II - з відводами на 4, 8, 16 Ом, 1/2 - I з висновком від середини обмотки, II - з відводами на 4, 8, 16 Ом, 1 / 4 - I.

Симетричність плечей первинної обмотки по опору вийшла хороша.

І ось він первісток встановлений на шасі. Вийшов відмінний трансформатор, дає хороший щільний бас і хорошу різкість на високих тонах.

Процес намотування ще двох трансформаторів для fender 5E3, на жаль, не зняв, але напівфабрикати вже намотаних на фото. Уже намотаний силовий і вихідний трансформатори.

Тут я вирішив піти далі в плані естетики. Бачив, що на всіх фірмових підсилювачах обмотки закриті металевими кришками. Якщо брати "наші" транси в перемотування, то там не тільки кришок немає, але і залізо не завжди без корозії. Ця обставина, звичайно, не дуже заважає, а дає додаткову ізоляцію пластин. Так ось кришки я став робити самостійно з оцинкованої бляхи з поліестровим покриттям. З цієї жерсті гнуть відливи на вікна. Вона буває з одного боку білого або коричневого, а з іншого боку сіркою. Малюємо на відрізку жерсті викрійку.

Процес виготовлення і черговість різу розписані на зображенні. Заштриховані частини, позначені цифрою 3 при згині, заправляються під частину 4. Після того як кришка буде зігнута по всіх лініях, одягаємо на трансформатор, відзначаємо що потрібно відрізати і відрізаємо. Надаємо за допомогою струбцин потрібну форму і свердлимо отвори для стягають болтів. Якщо є довге свердло, свердлимо прямо за місцем через отвори в залозі зібраного трансформатора. Краї кришки, які розмічали по ширині заліза можна відміряти на 2-3 мм більше, щоб після стяжки трансформатора ці краї за допомогою киянки загнути по периметру. Так буде естетичніше. Наступна стадія - фарбування кришки і заліза з торців. Отримуємо приблизно такий вигляд.

Наступні два трансформатора вихідний і силовий знову ж для іншого JMC800 я мотав вже на моїй трансомоталке.

Вихідний просочував парафіном, описаним вище способом. Силовий цій процедурі піддавати не обов'язково. В результаті вийшли такі ось брати.

Середній дросель не береться до уваги. Відмінний дросель зі світильників денного світла, що не вимагає доопрацювання.

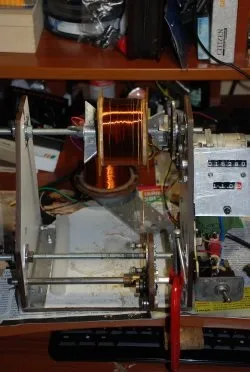

На новій трансомоталке процес намотування став набагато веселіше.
Загалом, для мене міф про жахи намотування трансформаторів розвіяний.
