Дефлектор на димохід своїми руками креслення, фото, схеми

Щоб піч працювала належним чином, їй необхідна хороша тяга. В іншому випадку весь дим буде виходити в кімнату, а вогонь горіти не зможе через нестачу кисню.

Саме тому вкрай важливо при будівництві печі точно розрахувати її потужність і відповідно правильно підібрати діаметр димоходу.

Проте існує ряд моментів, на які конструкція вплинути практично не може. Мова йде про:

• сильному вітрі;
• дощ і сніг;
• смітті, який потрапив в димохід.

При відсутності примусової витяжки, тільки належно облаштована природна система газовідведення в змозі впоратися з дією зовнішньої сили.

Для того щоб мінімізувати негативні чинники, димар забезпечують спеціальним пристосуванням - дефлектором. Воно дозволяє, в свою чергу, перегородити дорогу вітрі, що гарантує збереження нормальної тяги практично при будь-яких обставинах.

Дефлектор є, як і все геніальне, простим, але вкрай ефективним пристосуванням, що не перешкоджає виділенню в атмосферу продуктів горіння, в той же час захищає димовий канал від вітру, сміття або дощу.

Фахівці відзначають, що після установки дефлектора ефективність печі збільшується принаймні на 15 відсотків. Це, в свою чергу, дозволяє підтримувати тепло в будинку з меншими витратами. Варто тільки відзначити, що збільшення ККД відбудеться лише за умови, що сам димар:

• правильно спроектований;
• його висота достатня;
• перетин каналу відповідає потужності печі.

Важливо також і місце, в якому виведена труба.

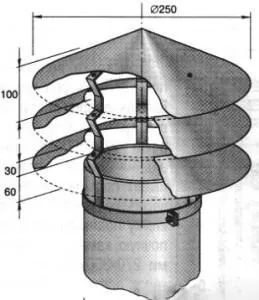

Типи дефлекторів і їх пристрій

Всього є 6 типів дефлекторів, що розрізняються конструктивно:

Стандартний дефлектор має три обов'язкові елементи:

Крім того, нерідко його постачають також кільцевими відбою.

Незалежно від зовнішнього вигляду, все дефлектори працюють на одному принципі. Верхній циліндр заважає вітрі проникнути в трубу. При цьому частково потрапляє всередину повітря підсилює тягу, просуваючись вгору, і як би висмоктує дим. В результаті інтенсивність виходу продуктів горіння істотно збільшується, і температура в топці зростає. Звідки б не дув вітер, який би сили він не був - сила тяги зберігається незмінною.

Верхній циліндр також забезпечений спеціальними технологічними зазорами, які і підсилюють подсасиваніе диму за рахунок руху повітряних потоків.

Тим часом слід зазначити, що у дефлектора є один досить істотний недолік. Якщо дме низовий вітер, він провокує виникнення завихрень під ковпаком, що призводить до погіршення тяги.

Втім, проблема легко вирішується установкою всередині, під ковпаком, перевернутого конуса. Така схема дозволяє відображати і розбивати потоки повітря, які виводяться в подальшому разом з димом.

робимо дефлектор

В першу чергу необхідно приготувати наступне:

• сталь листову, товщиною до 1 міліметра;
• ножиці для роботи з металом;
• електродриль;
• заклепувальний ручний верстат;
• лист картону і маркер;
• рулетку.

Щоб зробити надійний дефлектор на власний димохід, необхідно, перш за все, своїми руками намалювати креслення. Далі працювати буде значно легше. Залежно від того, якого діаметру трубу ви побудували, будуть відрізнятися і розміри дефлектора. Основна величина при розрахунку в даному випадку - це перетин труби. Так, для визначення:

• загального діаметра пристрою множимо основне значення на два;
• розміру ковпака - на 1,7;
• загальної висоти - на 1,7.

Отже, якщо димохід має 25 сантиметрів у діаметрі, то вищеназвані цифри будуть такими:

Варто підкреслити, що виміри необхідно проводити дуже точно. Від цього в цілому залежить надійність роботи дефлектора і його ефективність.

При цьому формі труби має відповідати і виготовляється пристосування. Тобто якщо вона квадратна, то і дефлектор робиться таким же і т. Д. Всі деталі спочатку малюються на картоні в реальних розмірах. Потім їх необхідно вирізати і зібрати разом - це дозволить створити свій робочий макет і переконатися, що все зроблено правильно.

Потім його знову розбирають і, наклавши викрійку на лист металу, окреслюють маркером. Далі залишається тільки вирізати деталі. Всі краї необхідно буде загнути за допомогою плоскогубців і молотка - це посилить конструкцію. Щоб краю були трохи тонше, їх можна розклепати.

Дифузор робиться у вигляді циліндра, також зі сталі. Всю конструкцію збирають на заклепках, болтах або ж зварюють. Не слід в останньому випадку використовувати дугового варіант - підійде краще напівавтоматичний апарат. Таким же чином відбувається складання зовнішнього циліндра.

Дефлектор системи Григоровича

Цю конструкцію обов'язково необхідно забезпечити зворотним конусом - він повинен бути менше на три-чотири сантиметри захисного парасольки.

Після виготовлення обох деталей та, що менше за розміром, вкладається в більшу, і контур її промальовується маркером. Далі в ній роблять надрізи до зазначеної кордону, щоб вийшло 8 смуг рівної ширини. Їх необхідно загнути в середину - це дозволить надійно закріпити зворотний конус в захисному парасолі.

Сам ковпак в цій ситуації кріплять на шпильки. Такий спосіб дозволить забезпечити дуже надійну фіксацію деталей. Для цього в зворотному конусі свердлять три отвори, розташовані по колу. Вставивши в них шпильки, скріплюють їх гайками. Після цього з'єднують зворотний конус з парасолькою способом, зазначеним вище. Вільні кінці шпильок, в свою чергу, вставляють в зроблені в дифузорі петлі і також фіксують.
