Дефлектор на димохід правила установки як зробити своїми руками

Що таке дефлектор і навіщо він потрібен?

Сам по собі дефлектор підсилює тягу відхиленням повітряних потоків. Тут вітер просто наштовхується на перешкоду, і перед димохідної трубою виявляється зона низького тиску. Ось так і посилюється тяга.

Спеціальні дослідження показали, що при використанні навіть звичайного дефлектора ККД будь-димової труби збільшується на цілих 20%! А адже ще він добре захищає труби від потрапляння в них снігу, дощу і рослинного сміття, який може розносити вітер. Причому дефлектор працює добре в будь-яких умовах - незалежно від того, як саме і куди вітер дме.

Давайте пильніше розглянемо принцип роботи дефлектора. Повітряні потоки вдаряються в його зовнішню поверхню, обтікають його і створюють, таким чином, розрідження повітря. У фізиці явище називається ефектором Бернуллі - коли повітря рухається швидко і огинає перешкоду, то розряджається, і саме це процес значно збільшує тягу в димоході.

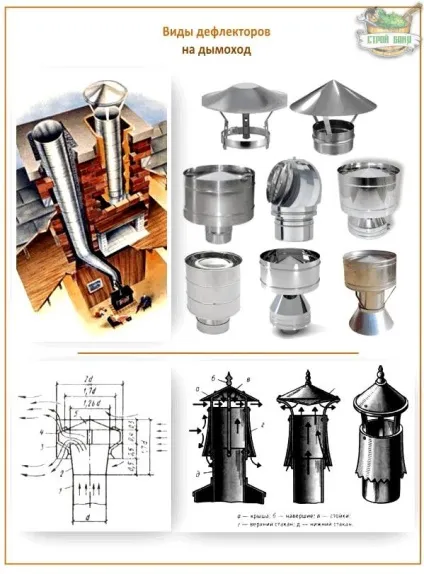

Найпопулярніші види дефлекторов

Сучасні дефлектори бувають:

• З плоским навершием;
• З кришкою;
• З щипцевій дахом - два ската на трубі;
• З напівкруглим навершием.

З плоским навершием з міді часто ставлять дефлектора на будинку, які будують в стилі модерн. А ось для сучасних будівель більше підходить ковпак з напівкруглим навершием. З щипцевій же дахом вони найкраще захищають димохід від снігу.

В основному дефлектори виготовляють з листів оцинкованого заліза, хоча останнім часом все частіше можна побачити у продажу такі дефлектори, в яких метал покритий емаллю або навіть шаром пластика.

Йдемо далі. Конструкторів дефлектора в нашій країні використовується чимало:

• Дефлектор ЦАГІ;
• «Димовий зуб»;
• Дефлектор Григоровича;
• Кулястий дефлектор з обертанням;
• Відкритий астату;
• Круглий дефлектор «Воллер»;
• Зірка «Шенард».

Найпоширеніший сьогодні - дефлектор ЦАГІ. Давайте розглянемо його будову:

Також популярна сьогодні вітчизняна модель дефлектора «Димовий зуб». Вставляти його потрібно дверцятами в напрямку до димозбірника. Виглядає це ось так: заводимо один край на стінку, піднімаємо другий і опускаємо на місце. Для зручного монтажу зніміть футероозние пластини з задньої і бічних стінок. Ще ви перед собою бачите дві ручки - вони називаються «холодної рукою» і призначений для управління і регулювання роботи печі.

Вибрали модель? А тепер давайте розглянемо, як можна зробити дефлектор на димохід своїми руками - для вашої парної.

Як самому спорудити дефлектор?

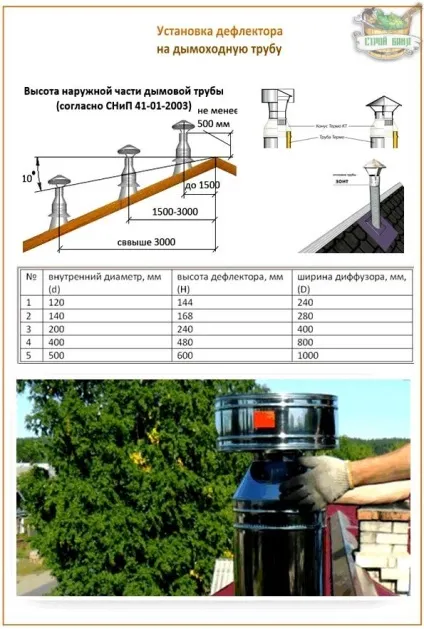

У дефлектора є свої параметри. Так, його висота повинна становити 1,6-1,7 від внутрішнього діаметра димоходного каналу, а ширина - 1,7-1,9. Ширина дифузора - 1,2-1,3. Але спочатку давайте визначимося з матеріалом, з якого він буде зроблений:

• мідь;
• Оцинкованого заліза;
• Нержавіюча сталь.

Чому мідь, якщо це такий дорогий матеріал? Справа в тому, що дефлектор знаходиться в одному з найбільш недоступних місць лазні, а тому, щоб його не довелося ремонтувати, краще зробити його максимально стійким до атмосферних явищ. А мідь в цьому плані - найкраща.

І ось як можна зробити дефлектор:

1. Накресліть на картоні розгортку всіх основних деталей, таких, як ковпак, дифузор і зовнішній циліндр.
2. Перенесіть всі на метал і виріжте за допомогою ножиць по металу за цими викрійками.
3. З'єднайте деталі один з одним за допомогою заклепок, болтів або зварювання.
4. З смуги металу зробіть кронштейни - ними ви закріпіть на поверхні ковпак.
5. До ковпака прикріпіть зворотний конус.

Сам дефлектор потрібно спочатку зібрати, а тільки потім - встановити на дах. Ставимо спочатку нижній циліндр і фіксуємо болтами і гайками. За допомогою хомутів закріплюємо на нижньому циліндрі дифузор, а на ньому - ковпак зі зворотним конусом.

Флюгер-дефлектор: останнє слово техніки

Це такий спеціальний пристрій, у якого корпус обертається одночасно з вигнутими на ньому козирками-дефлекторами. А ті - з'єднані з підшипниковий вузлом. У верхній частині - флюгер, який дозволяє всій конструкції завжди перебувати «за вітром».

Як працює ця штука? Досить просто і геніально: потік повітря проходить в просторі між козирками, прискорюється і створює тим самим зону розрідження. У підсумку тяга в димоході посилюється, паливо в печі добре згоряє, а повітрообмін поліпшується - якщо додатково створювалася ще і вентиляція. Такі дефлектори гарні для запобігання зворотної тяги, іскроутворення і зриву полум'я.

Зробити таке чудо техніки ви можете і самі! Потім просто саму конструкцію прикріпіть на зріз димової труби за допомогою кільця з підшипниковий вузлом. Якісний приплив свіжого чистого повітря і хороше відведення продуктів згоряння - це найголовніший секрет гарної роботи печі і легкої пари!
