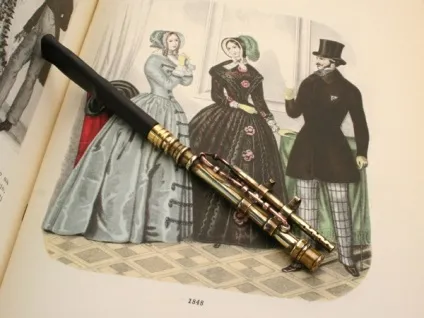

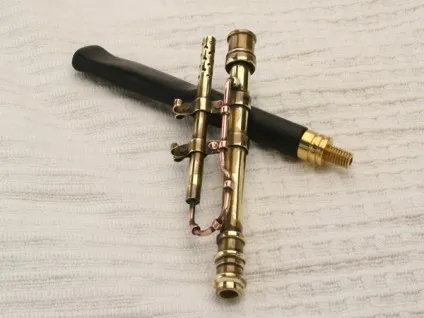

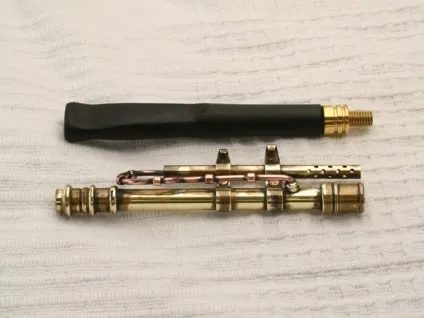

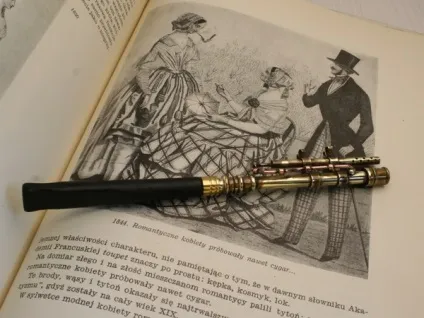

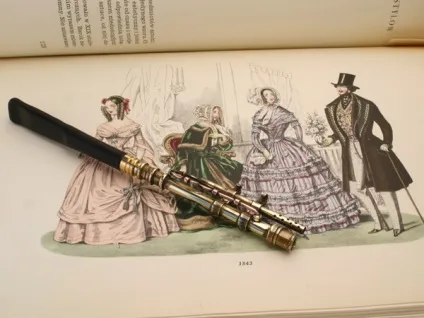

Дамський мундштук (ворклог, 83 фото)

Доброго часу доби, дорогі друзі!

Постарався відобразити весь процес. Для виготовлення потрібні були такі матеріали:
- трубки латунні, d зовнішній 4 мм. і 6 мм .;
- прутки латунні, d 4 мм. і 10 мм .;
- лист латуні, 0,6 мм .;
- латунний прут з нарізаною різьбою М5;
- мідний дріт, 2,0 мм; 1,5 мм і 1,0 мм;
- дерево - чорний граб;

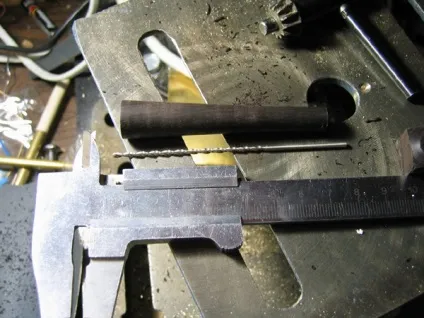

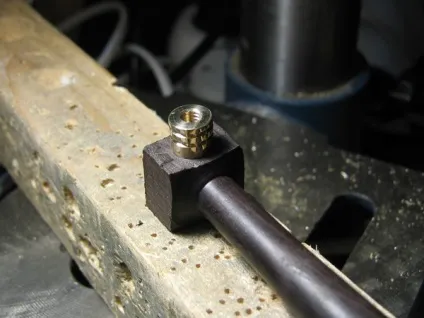

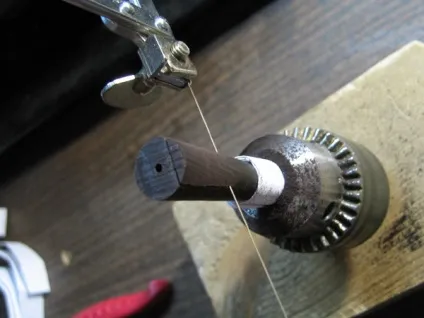

Від великого бруска граба (був придбаний в магазині для моделювання кораблів) відпилюємо невеликий брусок 75 мм ...

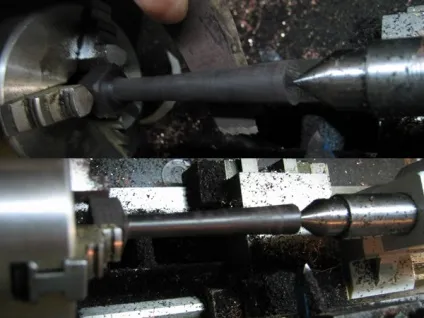

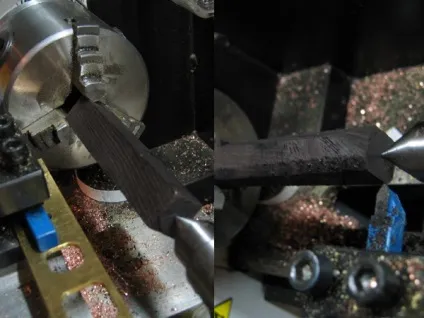

Розміщуємо в токарний верстат. Формуємо циліндричну поверхню.

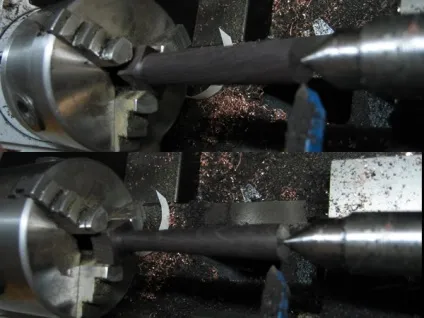

Потім плавно обертаючи одночасно ручки супорта формуємо конічну поверхню.

Свердління внутрішнього отвору

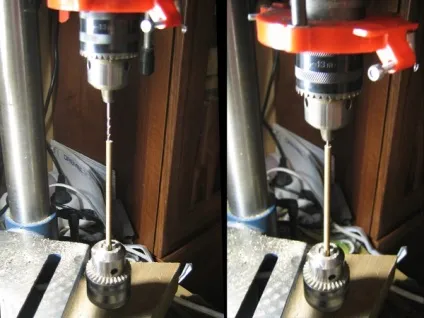

Рік тому в одному невеликому магазині побачив довгі свердла (87 мм, d = 2 мм.). Не довго думаючи взяв три штуки - ось вони і стали в нагоді).

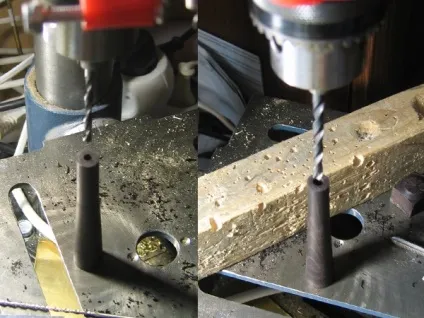

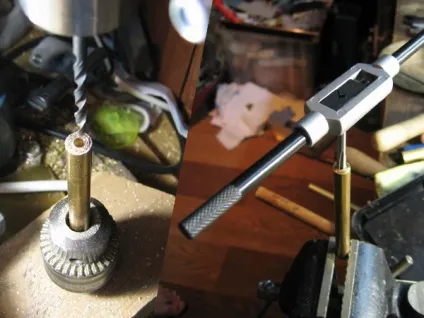

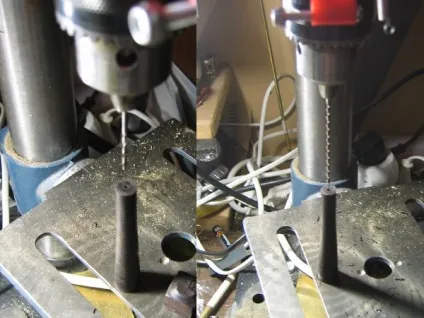

Встановлюємо деталь на стіл верстата. Спочатку свердлимо приблизно до середини з одного боку, а потім з іншого боку. Вийшло рівно :).

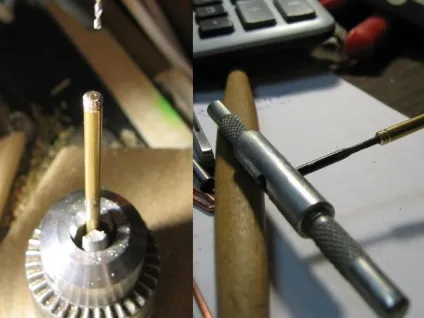

Далі з вузькою боку свердлимо отвір 4,2 мм. на глибину приблизно 30 мм.

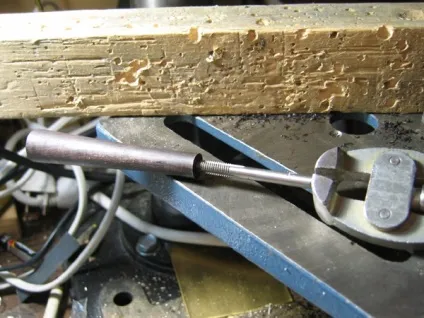

Нарізаємо різьблення M5.

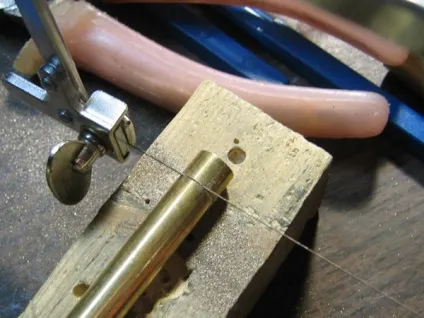

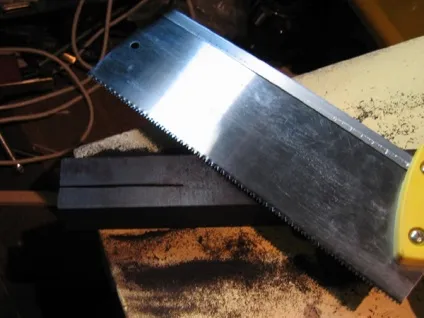

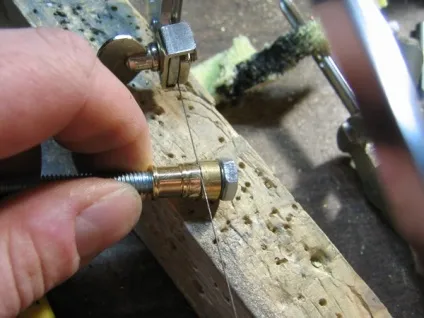

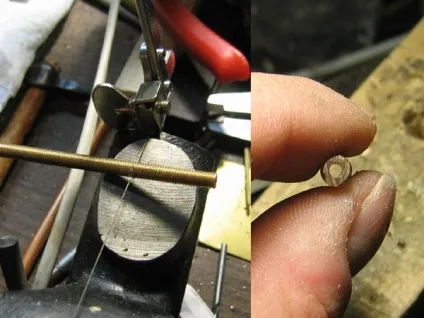

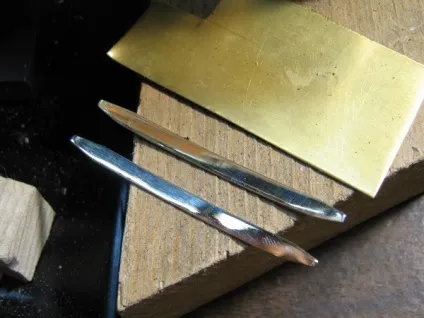

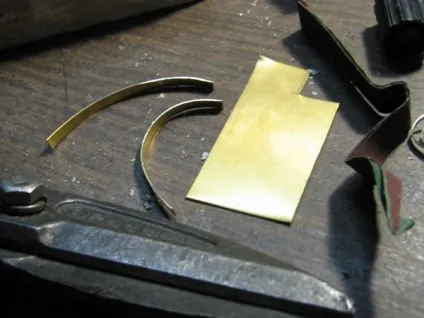

За допомогою лобзика відпилюємо ось такі частини.

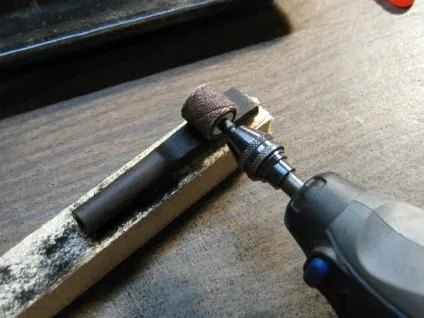

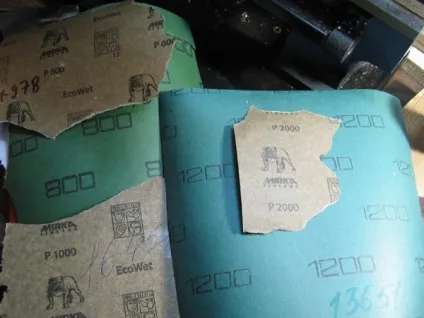

Потім насадками на дремель надаємо форму.

З'єднання 1 і 2 частин. Елементи.

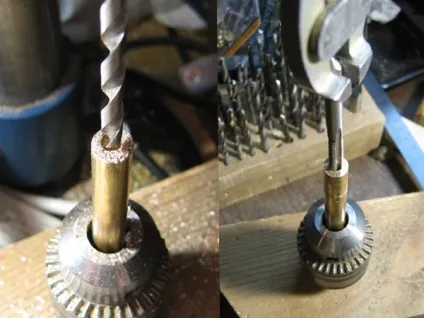

Беремо латунний пруток, з уже накрученою різьбленням M5. Свердлимо в ньому отвір 2,5 мм.

Далі беремо латунний пруток 10 мм. Свердлимо отвір 4,2 мм на глибину приблизно 25 мм.

Відпилюємо 7 мм.

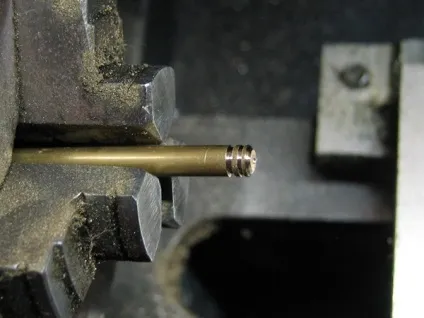

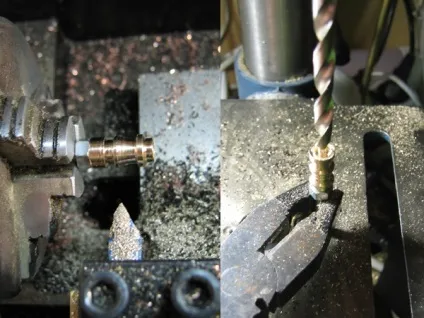

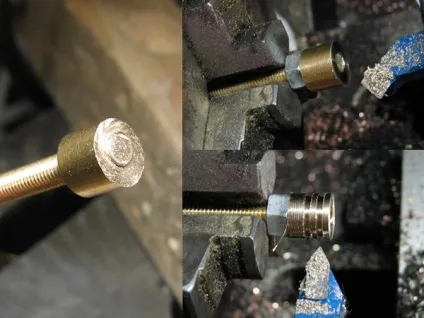

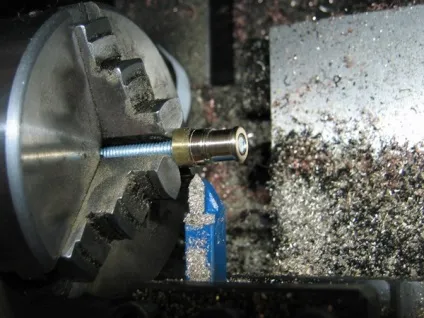

Накручуємо на 5 мм латунний пруток з різьбленням. Починаємо обробку на верстаті.

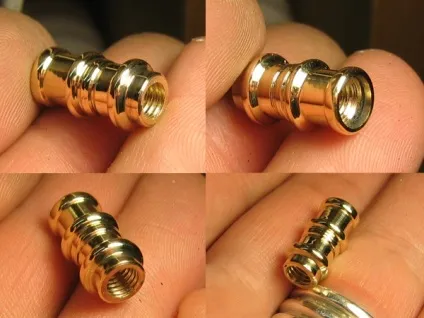

У підсумку отримуємо ось таку деталь.

Друга частина мундштука

З'єднання 2 і 1 частини

В якості основної частини виступає латунна трубка d = 6 мм. Відпилюємо 60 мм.

Далі беремо латунний пруток 10 мм. Свердлимо 4,2 мм, нарізаємо М5.

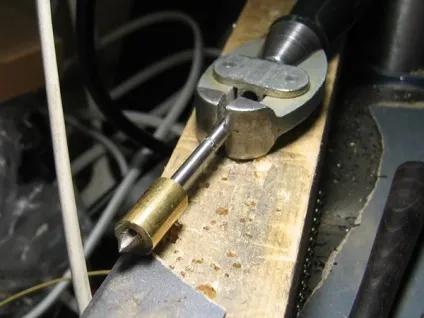

Потім надаємо форму на верстаті.

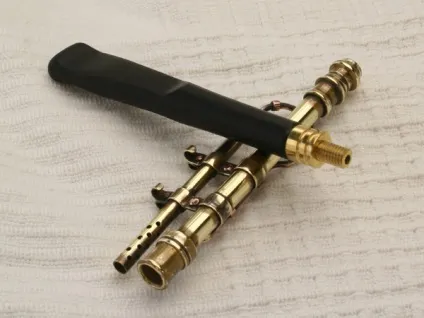

Отримуємо ось таку деталь.

Беремо знову 10 мм. пруток. Процес виготовлення деталі наступний. Свердлимо 5,0 мм. Нарізаємо М6.

Відпилюємо частина і накручуємо на болт М6. Надаємо форму.

Далі спочатку сточуємо різьблення майже на 80% (там де буде вставлятися сигарета на глибину приблизно 7 мм.).

Приміряємо, що вийшло.

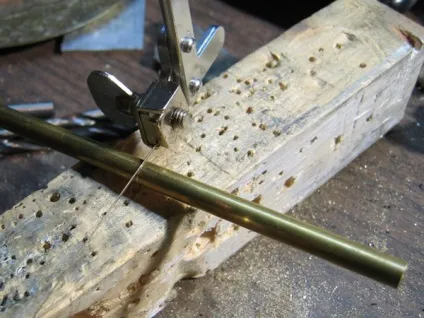

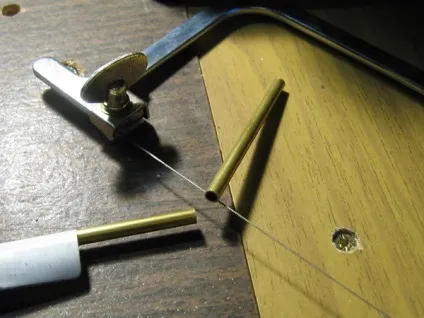

Від латунної трубки d = 4 мм. відпилюємо 55 мм.

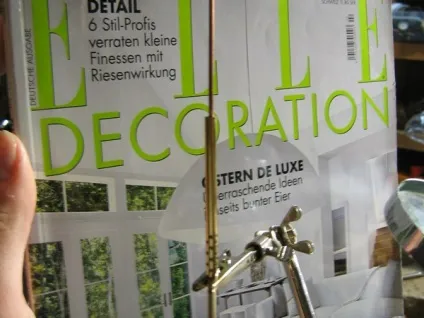

У word робимо розмітку. Наносимо на трубку.

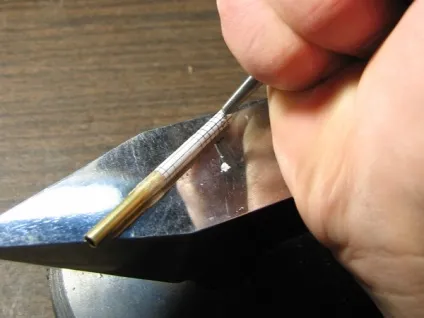

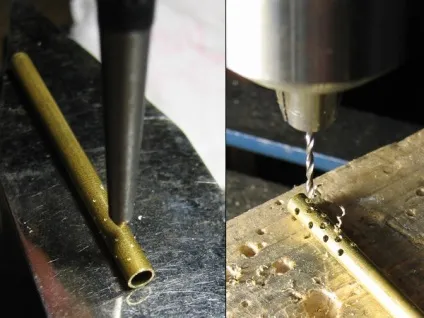

За допомогою кернера робимо розмітку.

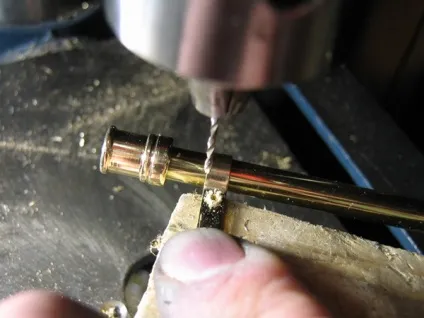

Свердлимо отвори 1,0 мм.

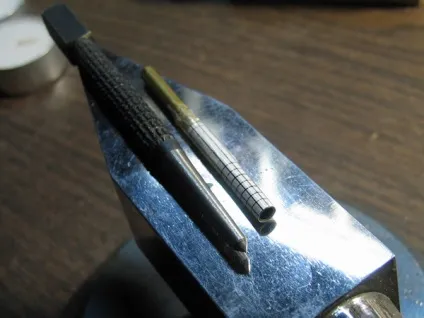

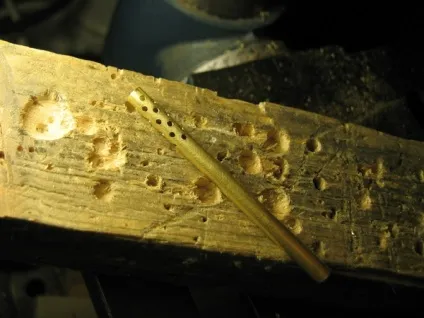

В результаті отримуємо таку деталь.

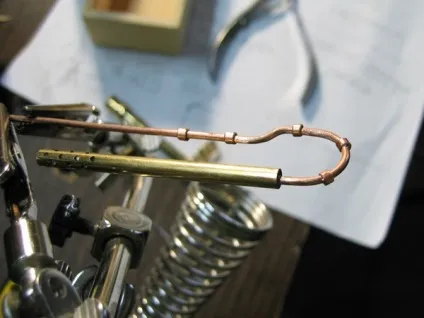

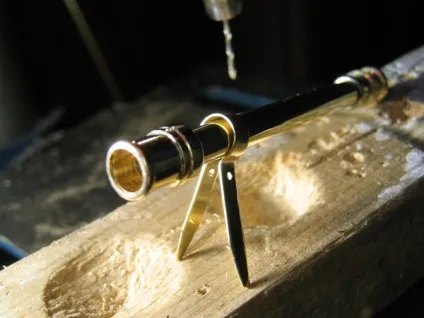

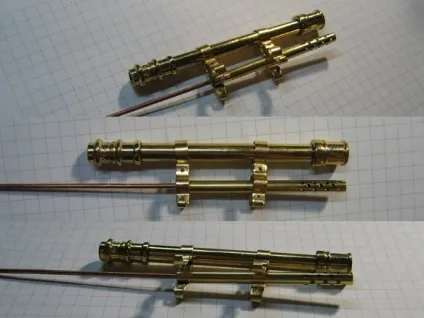

Проводимо пайку дроту (d = 1,5 мм.) До латунної трубці.

Далі з 3 мм мідного дроту робимо циліндрики. Для цього свердлимо 1,6 мм отвір в 3 мм мідному дроті, поступово відпилюючи по циліндрик довжиною по 2,5 мм ...
