Отже, друзі нашого блогу «Як побудувати будинок», ми починаємо серію статей, присвячених виготовленню даху своїми руками: від укладання і кріплення мауерлата - до влаштування водостічної системи вже готової даху

Як завжди, буде багато якісних фотографій (клікнувши по фотографії ви завжди можете її збільшити і у всіх тонкощах розглянути те, що вас зацікавило), аудіо і докладний опис всіх робіт, які нам довелося виконати при спорудженні даху для нашого будинку.

Першу статтю ми присвятили основним визначенням, не повідомляючи яких тема «Дах своїми руками» буде для вас не зовсім зрозуміла. Також ми розповімо про основу даху - мауерлат.

Отже, вихідні дані:

• будинок - правильний прямокутник;
• довжина дому / стіни (довжина даху) - 24м .;
• дах двосхилий. Скати спираються на стіни, які мають однакову висоту;
• ширина будинку - 10,8 метрів. Відстань між скатами називається «фронтон» або «щипці». Отже, ширина фронтону - 10,8 м .;
• тому проліт становить 10,8 м, а додаткові опори відсутні, в конструкції даху ми застосували висячі крокви;

Перше, з чого починається дах - це мауерлат. Мауерлат - це брус або колоду, обтесані з нижньої сторони і зверху, який кріплять по периметру зовнішньої стіни. Мауерлат (будівельники найчастіше називають його набагато простіше - «маурлат», «мурлати») покликаний служити опорою для крокв з дерева і призначений для розподілу навантаження, яка створюється дахової конструкцією на всю площу стіни. Мауерлат «прив'язує» дах до стін будинку. Можна ланки мауерлата укладати тільки безпосередньо під крокви, але тоді можна програти в жорсткості конструкції. Ми викладали мауерлат по всій довжині стіни.

Деякі будівельники розглядають можливість влаштування дахової конструкції без мауерлата. На наш погляд, цього не варто робити, тому що він:

• забезпечити додаткову жорсткість кроквяної конструкції;
• не вимагає великої витрати матеріалу і, відповідно, коштів.

Перед укладанням мауерлата необхідно стіну (в нашому випадку - це армований монолітний пояс) ізолювати водонепроникним матеріалом для збереження дерев'яного бруса від можливого гниття. Сьогодні промисловість пропонує безліч гідроізоляційних матеріалів і мастик. ми ж скористалися звичайним руберойдом у два шари.

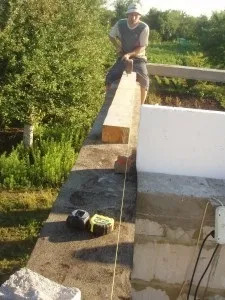

Мауерлат необхідно укладати на армопояс з деяким відступом як від зовнішнього краю стіни, так і від внутрішнього (див. Фото).

З чого ж почати?

розкладаємо мауерлат

Для мауерлата ми взяли брус 150х100 (15 см х 10 см). Ви можете брати будь-який інший брус - тут вибір необмежений. Краще, якщо це буде антисептимована деревина листяних порід. Попередньо ми розклали брус по всій довжині стіни від фронтону до фронтону. Те ж саме зробили і на другий стіні. Тепер необхідно провести заміри:

• бруси повинні бути викладені точно за рівнем (ці вимоги ми дотримувалися на всіх етапах будівництва будинку: заливка фундаменту. споруда цоколя з цегли, кладка стін з газосилікатних блоків, зведення кільцевого монолітного залізобетонного армованого поясу);
• відстань між брусами по всій довжині має бути рівним.

Дотримання цих вимог дозволить полегшити подальше спорудження даху і збільшить термін життя вашого будинку.

Кріплення мауерлата до стіни

Існують кілька способів кріплення мауерлата до стіни.

Одним з найбільш надійних спосіб кріплення мауерлата з армопоясу - кріплення анкерними болтами. наприклад 10Х350. Анкерні болти потрібно закріпити в армопояс при його заливанні. У мауерлат попередньо висвердлюють отвори, щоб потім можна було його «посадити» на анкера.

При висвердлюванні отворів в мауерлат і при подальшому насадженні його на болти, можуть виникнути труднощі. Закласти болти так, щоб вони були ідеально вертикальні і ідеально знаходилися на одній осі - дуже складно, практично неможливо. Тому, перед висвердлюванням отворів в мауерлат необхідно вибрати найбільш рівну дошку і прикласти її до болтів. Потім за допомогою звичайного кутника на неї проеціруете розташування болтів. Якщо болт відхиляється від дошки, тобто не перебуває на осі, необхідно на дошці відзначити, на скільки болт відхиляється від осі.

Потім розмічену дошку потрібно прикласти до нижньої межі мауерлата і перенести туди все розміри. Висвердлюють отвори потрібно з нижньої межі.

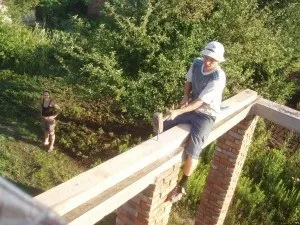

Готовий мауерлат потрібно укласти на підставки з декількох коротких дощок. Поступово прибираючи по одній дощечці, опускаєте мауерлат на болти, при необхідності підбиваючи болти. Зверху, після «насадження» мауерлата на болт, приварюється перемичка зі шматка арматури або накручується шайба. Але коштують анкерні болти необхідних розмірів - майже як вертоліт!

Тому, з метою зниження витрат (наша задача - побудувати недорогий, але комфортний і надійний будинок) ми поступили трохи інакше, чи не погіршивши, при цьому, надійність кріплення.

За допомогою свердла на 12 довжиною 300мм свердлимо наскрізь мауерлат і на глибину 200мм входимо в армопояс. Потім обрізки арматури 12мм кувалдою забиваємо в отримані отвори. Необхідно стежити, щоб арматура увійшла на всю глибину (мінімум - 200 мм) отвори. Потім за допомогою тієї ж кувалди кінці арматури потрібно загнути. З 12 арматурою працювати не легко, але все ж можливо.

На цьому кріплення мауерлата закінчено.

Це точно Вас зацікавить:

здрастуйте! Я вигнав стіни і ракушняка на 380мм роблю незнімну опалубку з розпиляних половинок під армопояс.
У мене питання: другий поверх буде мансардним, підлоги з бруса 100х200 плити класти не виходить, кран не достанет.Отсюда проблема через незнання конструкції криші.Нужен чи мауерлат або крокви кріпити прямо до затягуванні, яка є підставою для підлоги і чи вистачить такого перетину бруса .
Заздалегідь вдячний, Дмитро

Добридень!
Можна залишити так. але якщо є можливість - краще кинути мауерлат. Але, повторимося, можна залишити і так.
Удачі в будівництві!

Спасибі успокоілі.Еслі не утруднить ще питання:
на середньої несучої стіни треба з'єднати бруси затяжки 200х100.Стена 38см з них 20см армопояс.
Чи не могли б Ви підказати як з'єднати бруси надійно.

Добрий вечір! Бруси сполучаєте внахлест по горизонталі. Нахлест повинен скласти не менше 1 метра. Місце з'єднань скріплюється на 3-4 шпильки. Буде нормально триматися.
Заходьте на наш блог ще.

Добрий ваечер! А чому Ви не розглядаєте кріплення мауерлата за допомогою дроту, заздалегідь вкладені в сейсмопояс?

Добрий день, Максим!
Можна і так, але простіше його кріпити анкерами або арматурою вже потім.

Якщо можна, у мене питання: чи можна розібрати такий дах частково, тобто половину одного ската, а потім це все відновити без особливого збитку для матеріалів і самого даху. Або потім матеріали для відновлення доведеться брати нові.

Добрий день, Людмила.
Безумовно, частково доведеться купувати нові матеріали, але якщо акуратно розбирати - можна досить зберегти для повторного використання. Це можливо, не переживайте.

Добрий вечер.Нужна допомогу у вирішенні однієї проблеми, я викопав фундамент 7на 11і виникло питання чи потрібна несуча внутрішня стіна або можна дах зробити без неї так як ширина всього 7 метрів (стіни теж з газоблоку) заранее спасибо.

Женя, добрий вечір! Можна без несучої внутрішньої стіни, у нас зроблено саме так. Ширина нашого будинку - 10,800м. При такому варіанті необхідно робити дах з висячими кроквами.
Якщо щось буде незрозуміло - питайте!

Добридень! підкажіть як мені встановити мурлак, якщо у мене немає армованого поясу, я його не заливав? і чим кріпити, якими болтами?

ДОБРОГО ВАМ ДНЯ. МЕНЕ ЦІКАВИТЬ ТАКИЙ ПИТАННЯ, Я строю ДІМ 6 НА 8. ПІДНЯВ СТІНИ ІЗ Пенноблок (200 * 300 * 600) І ЗРОБИВ армопояс. З ЯКОГО МАТЕРІАЛУ КРАЩЕ ЗРОБИТИ БАЛКИ ПЕРЕКРИТТЯ (ПРОЛІТ 6 МЕТРІВ). 2 ПОВЕРХ МАНСАРДА. ЗАЗДАЛЕГІДЬ ДЯКУЮ

Добрий день, Павло!
Вибачте за затримку з відповіддю. Ви нам дали мало інформації про будинок. Раз це житлове приміщення, то, мабуть, буде кілька кімнат. Значить, будуть стіни-перегородки, тобто можливо, що буде опора для балок перекриття? Тоді можна використовувати балки 150х150. Без опори балка буде провисати під власною вагою. Ще було б чудово, якщо внутрішня стіна має фундамент. Тоді навантаження рівномірно розподілиться, але це не обов'язкова умова для балки. Внутрішня стіна може бути виконана з цегли або блоку.
Якщо у Вас інші умови - напишіть, подумаємо як можна вирішити ваше завдання.

Здравствуйте! Вопрос такой: хочу міняти дах будинок 6 * 9 сам будинок шлако-литої і так само не уявляю як прив'язати дах до дому. мені порадили пластини до стін або забивати арматуру на 350мм заливати армопояс не вийде

Добрий вечір, Євген!
Все вірно: пластинами або дротом кожну крокви прив'язати до анкерів або арматурі.
