Існує безліч різновидів форм покрівель, кожна має свої виконавчі деталі, переваги і недоліки. Пропонуємо розглянути, як будується дах конвертом своїми руками, в чому її особливості, позитивні і негативні сторони, а також як правильно розрахувати конструкцію.
Особливості покрівлі-конверта
Дах конвертом - це дуже гарний дизайн покриття будинку, лазні та інших приміщень, він виглядає досить естетично (див. Фото) і незвично, тому користується великою популярністю у жителів передмість і приватних зон в місті. Монтаж такого даху - це дуже трудомісткий процес, тому що в такому типі покрівлі фронтони повністю відсутні, їх заміняють додаткові скати.
Бувають такі види дахів конвертом:
- Класичні шатрові. Ці конструкції складаються з 4 трикутників рівного розміру, які з'єднуються в спільній точці на вершині покрівлі;
- Більш популярні зараз вальмовиє. Вони складаються з двох скатів трапецеподібні, а двох - трикутної. Якщо перший варіант утворює квадратну структуру, то другий більше підійде для будинку прямокутної форми.
Будівництво конверта своїми руками

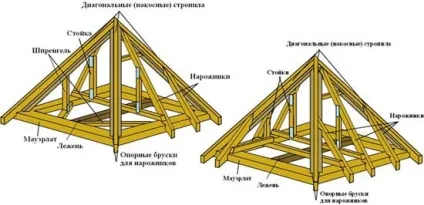

Проекти будинків з дахом конверт дуже зручні і ергономічні. Крім цього, фахівці вважають їх досить міцними і довговічними. Улаштування покрівель починається з розробки та споруди мауерлата. Він є основною деталлю конструкції і являє собою скріплені бруси і колоди. Ця споруда є підставою всього даху, тому її зведення приділяється особлива увага.

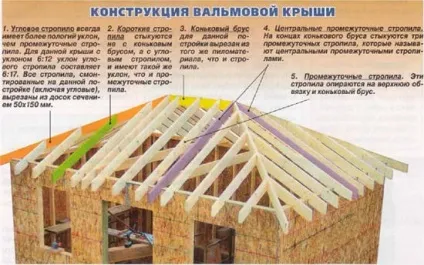

Крокви проміжного типу обов'язково встановлюються під гострим кутом менше 90 градусів, це необхідно для кращого кріплення, більш міцної системи і довговічності покрівлі. У більшості випадків крокви по діагоналі виробляються подвійного типу і кріпляться на кути мауерлата, а не на коник, як у звичайній покрівлі. Якщо у Вас досить велика площа даху, то потрібно також монтувати шпренгелів, вони допомагають надати жорсткість скатам. Якщо ж Ви встановлюєте вальмовую дах самостійно, то зверніть увагу на матеріал коника. Професіонали рекомендують застосовувати той же, що і при будові кроквяної системи, після установки коника, до нього потрібно приєднати діагональні кроквяні ноги. Щоб зміцнити конструкцію, проміжні ноги обов'язково спиратися на брус коника і обв'язку. При будові шатрової класичної покрівлі потрібно враховувати, що діагональні крокви вже є ковзанами.
Решетування для даху конверта
Після цього потрібно встановити на кроквяну систему спеціальну плівку, яка допоможе зберегти дерево сухим і захистить його від освіти цвілі. Закріплюють на дерев'яні бруси таку плівку найчастіше за допомогою спеціального степлера. Для обрешітки потрібно купити міцні дошки з товщиною від 20 мм до 25 мм, і середньою шириною від 140 до 150 мм.
Якщо вибрати дуже широкі дошки, то вони будуть викривлятися ос часом, що негативно позначається на всій конструкції будинку. Обрешеточних систему потрібно приєднувати по відношенню до крокв під прямим кутом, перпендикулярно. Оптимальна відстань між балками - від 10 сантиметрів до 15. У тому випадку, якщо Ви хочете покрити покрівлю бітумної м'якої металочерепицею, наприклад, якщо будується альтанка, встановлюємо балки без проміжків.
розрахунок покрівлі
Перед тим, як розрахувати площа даху конверт, дуже важливо попередньо провести розрахунок місць сходження ковзанів покрівлі, тому що їх потрібно побудувати в першу чергу. Для полегшення завдання можна використовувати різні спеціальні інженерні таблиці, наприклад:

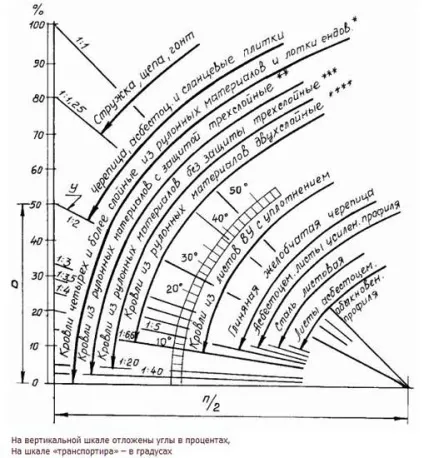

Також Вам може знадобитися таблиця за допомогою якої можна здійснити розрахунок кута вальми:
У такого даху багато достоїнств:
- Економна;
- Стійка, використовується для монтажу в умовах сильних вітрів;
- Красиво доповнює екстер'єр будинку.
Але є і недоліки, в основному це складність конструкції.
Дерев'яна і металевий дах конвертом дуже красиво виглядає, її схема досить проста, але перед тим, як зробити самостійно таку конструкцію, необхідно розробити проект і затвердити його у фахівця. Для покриття покрівлі використовується металочерепиця, профнастил, бітумна черепиця та інші матеріали.
