Дах конверт як її робити

Дах конверт - довговічна і приваблива з архітектурної точки зору чотирьохскатний дах. Має естетичний вигляд, але щодо складна в монтажі. Як і будь-яка скатний дах (скатні - ті, у яких ухил більше 10 градусів), виконується з використанням системи крокв. Крокви бувають висячими (не мають проміжних опор, все навантаження припадає на зовнішні несучі стіни) або похилими (з однією або декількома проміжними опорами, що знаходяться всередині будівлі).

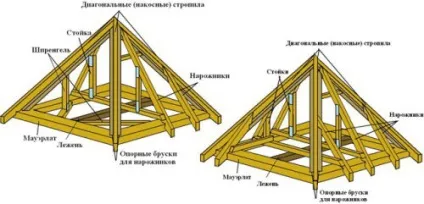

Схема кроквяної системи шатрового даху конверт.

Особливістю конструкції даху конверта є відсутність традиційних фронтонів, які замінюються додатковими скатами.

Дахи конверти підрозділяються на:

шатрові (на плані мають квадратну форму, складаються з 4 трикутників, з'єднаних вершинами в одній точці);
вальмовиє (мають два ската трапецієподібної форми, два - трикутної).

Шатрова і вальмовая дах конверт

Конструкція вальмового даху конверт.

У шатрового даху все скати є вальми, тобто вони мають форму однакових трикутників. Крокви від всіх скатів сходяться в центрі, де (при наслонних системі) опора встановлюється практично завжди. Дуже важливо не помилитися в розрахунку місця сходження крокв від чотирьох вальм. При правильному проектуванні, від опадів будуть рівномірно захищені всі стіни будинку. Такий дах однаково з усіх сторін протистоїть вітру.

Кроквяна система вальмового дахів відрізняється від системи двосхилих (двосхилі виконуються по всій довжині будівлі однаково) складним примиканням з торцевої сторони. Тут сходяться дві несучі конструкції, тому частіше використовують наслонние крокви. Опора встановлюється в місці примикання вальма до коника, вона несе на собі з'єднуються в цій точці конструкції скатів. В результаті на ребрі під кутом (прямим) сходяться крокви від бокового ската і вальми.

Мауерлат: як його кріпити

Дах конвертом починає будуватися з монтажу мауерлата. Мауерлат - основа конструкції, що складається зі скріплених між собою брущатих або рублених елементів, покладених нагорі зовнішньої стіни будинку по її периметру. Функція мауерлата полягає в розподілі зосередженої в місцях опори крокв навантаження по всій верхній поверхні стіни будівлі. Найчастіше мауерлат виготовляється з дерева, але, якщо будується металевий покрівельний каркас, можна застосувати швелер, двутавр і т.д. На мауерлат кріпляться частини конструкції даху, таким чином, дах прив'язується до стін будинку. Він служить для крокв крайней нижньою опорою. Кладуть мауерлат по зовнішній кромці стіни з деяким відступом. Величина відступу залежить від конструктивних особливостей даху та стіни будівлі. Але відступ менше 5 см вкрай небажаний.

Існує 3 основних способи кріплення мауерлата до стіни:

Кріплення шпильками на бетон. Підходить для дахів дуже великих за площею - понад 250 м.кв. На верхній поверхні стіни заливається бетонна стяжка - армопояс. Відразу ж в неї вертикально вмуровують шпильки - металеві штирі з різьбленням (наприклад, М12). Їх розподіляють не рідше ніж через 2 м по всій довжині армопоясу. Обов'язково по одній на кінцях мауерлата. Висота шпильки повинна перевищувати товщину самої балки більш ніж на 3 см для якісного притягнення мауерлата гайкою з шайбою. Можна не вмуровують шпильки відразу, а кріпити після в бетон за допомогою анкерних болтів.
Вмуровиваніе шпильок в кладку стіни. Спосіб менш надійний, ніж перший. Підходить для дахів площею менше 250 м.кв. Вмуровують штирі безпосередньо в цегляну стіну в процесі кладки. Надійніше брати арматуру (шпильки) більшої довжини, щоб вмуровують їх в стіну глибше.
Кріплення за допомогою катанки (товстого дроту). У процесі кладки стіни за 3 ряди і більше цегли до верху між рядами укладають середину шматка товстого дроту таким чином, щоб обох кінців вистачило на обв'язку мауерлата вгорі. Цей спосіб досить надійний, особливо для невеликих дахів.

Крокви, їх типи, лати

У конструкції даху конверта крокви спираються на стіни по периметру будівлі, таким чином, всі стіни стають несучими. Крокви робляться з брусів або дощок від 40 мм завтовшки і 150 мм в ширину. Для пристрою кроквяної системи і обрешітки рекомендується добре висушена деревина ялинових порід, яку слід обробити спеціальними просоченнями, що захищають від гниття і комах. Кроквяні ферми поділяються на два основних типи:

Висячі - фіксуються металевими кріпленнями (планки або скоби) до мауерлату і до коника. Конструкція з висячими кроквами створює на зовнішні несучі стіни розпираючий навантаження, знизити її допоможе металева або дерев'яна стяжка.
Похилі - встановлюються в будинках, що мають проміжні опори або центральну несучу стіну.

Схема розподілу навантаження для кроквяної системи даху конверт.

Для надійного кріплення крокв. запобігає ковзанню, застосовують такі типи з'єднань: упор в кінець балки, зуб з упором, зуб з шипом. Кількість використовуваних зубів (один або два) залежить від величини кута нахилу крокв. На додаток використовують спеціальні металеві куточки для крокв. Відстань між двома поруч розташованими кроквами називається крок кроквяних ніг. Максимальним кроком вважається 1000 мм, мінімальним - 600 мм. У вальмовой даху крокви підрозділяються на діагональні або накосние (крокви спрямовані до кутів стін) і, що спираються на них, крокви скатів (нарожнікі, кроквяні Півнога). Діагональні крокви довше звичайних і несуть на собі навантаження нарожніков, тому їх роблять здвоєними.

Щоб зробити обрешітку, знадобляться дерев'яні дошки 25 мм завтовшки і до 150 мм завширшки. Перед тим, як її робити, рекомендується утеплити дах. Для правильного розрахунку товщини утеплювача враховують, в якій кліматичній зоні будується будинок і яка середня температура в зимовий час. Потім слід зробити гідроізоляцію: на крокви прикріплюється плівка, що захищає конструкцію від вологи і випарів. Кріпиться вона за допомогою будівельного степлера. Поверх плівки встановлюють бруски контробрешетування.

Решетування прибивається до крокв перпендикулярно. Відстань між обрешеточних дошками 10-15 см. Якщо для покрівлі використовується м'який матеріал, лати робиться суцільний. Матеріали, використовувані для покрівлі: профнастил, бітумна черепиця, металочерепиця, шифер. Особливої уваги потребує закріплення покрівельного матеріалу, потрібно працювати акуратно, щоб не пошкодити його, інакше буде текти. Далі закріплюють коньковие елементи на ребрах даху. А після цього необхідно зробити систему водостоку.
