Cтропіла даху на балки перекриття установка і спирання крокв на балки

Якщо ви зараз підійшли впритул до питання вибору конструкції кроквяної системи, насамперед вам потрібно вирішити, як саме ви будете передавати навантаження від даху - до дому. Наприклад, в класичній схемі пристрою кроквяної системи крокви рівномірно спирають кінцями на стіни або мауерлат, по всьому периметру або з двох сторін, дивлячись яка форма скатів. Але нерідко сьогодні крокви кріплять прямо на балки перекриття горища, а не на мауерлат, і у такий технології є свої цінні переваги.

А як правильно встановити крокви даху на балки перекриття, які існують технічні рішення і як виконувати такі вузли кріплення - ми зараз розповімо.

Звичайно, будівництво даху з мауерлатом більш зрозуміло і логічно, тому що такий спосіб практикується вже дуже давно і вивчений, а ось спирання крокв на балки вам потрібно вивчити, і так багато корисної інформації, як надає наш сайт, ви не знайдете ніде.

Але коли потрібна така кроквяна систему і до чого такі складності, запитаєте ви? Дивіться, підхід незамінний, коли:

• у будівельного об'єкта досить тендітні стіни і на них складно укласти мауерлат;
• на старому будинку заново перебудовується дах, а лежень вже старий;
• кроквяна система досить складна і їй необхідні проміжні опори, а всередині будинку таких немає;
• для того, хто будує будинок, цей метод сам по собі здається більш прийнятним.

А ще справжню мансардний дах важко уявити без опори крокв прямо на балки за межами стін:

Переконали? Повірте, у такої технології стільки ж переваг, як і у класичної.

Перший крок, який вам потрібно зробити - побудувати міцну основу для таких крокв. Наприклад, якщо у балок перекриття немає ніякої підпори (хоча б у вигляді проміжної стіни будинку), тоді кроквяні ферми на ній потрібно організовувати тільки за принципом висячих. Якщо ж опора є, крокви можна сміливо спирати прямо на балку без будь-яких допоміжних елементів.

Говорячи простою мовою, якщо балка в горищному перекритті встановлено надійно і має свої опори, то на неї можна встановити і крокви, а якщо всього цього немає, тоді крокви є сенс міцно з'єднати з самими балками і підвісити як єдину систему. В іншому випадку перед будівництвом даху вам потрібно підперти балки зсередини приміщення, для чого існує три різних будівельних способу:

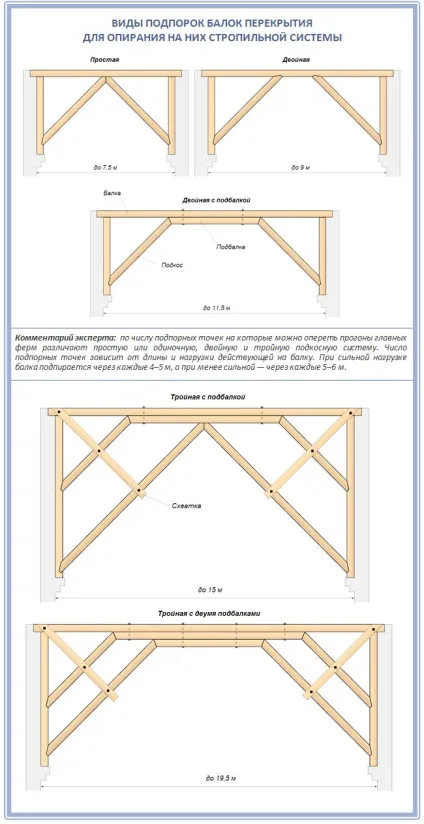

• Найпростіша класична підпора складається з затяжки, однією подбалкі і підкосів. Затягування підвішується посередині. Такі підвісні системи застосовуються сьогодні найчастіше при великих прольотах.
• Подвійна підпора складається з затяжки, підвісок, двох підкосів і ригеля, який служить розпіркою між дошками.
• Існує навіть потрійна підпора, яка представляє собою окремі три підвісні системи, або одну подвійну підвісну систему і одну просту. Це вже складна кроквяна система.

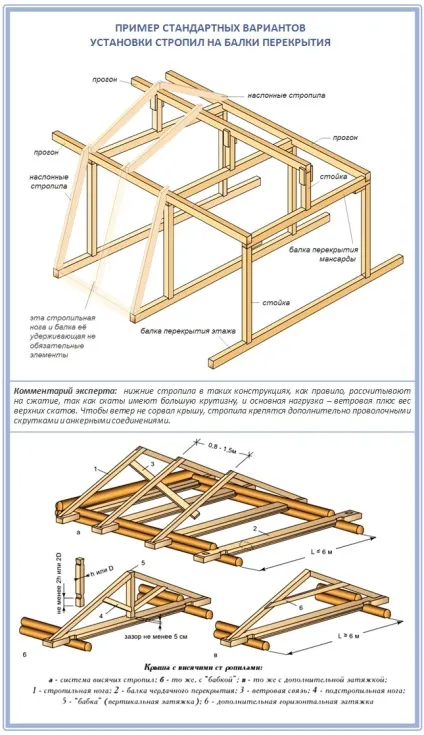

Ось як виглядають такі системи:

Ідеально, якщо ви також зможете розрахувати такі балки на прогин і розтягнення, наскільки вони готові утримувати на собі весь дах. Для цього існують спеціальні онлайн-калькулятори та формули, хоча також буде досить для власного спокою запросити досвідченого теслі.

Отже, у вас є два основних шляхи:

1. Встановити спочатку балки перекриття, вмонтувавши їх в стіни, тим самим створивши наслонних кроквяну систему.
2. Зібрати кроквяні ферми на землі і підняти на дах готовими, при цьому нижня затяжка ферм буде одночасно служити опорою-балкою для майбутнього горищного перекриття.

У кожному з цих способів є свої плюси-мінуси, але способи кріплення використовуються різні - для ферм зазвичай йде кріплення металевими або деревянниммі пластинами, а для зборки на даху - сколювання і врубка на шип.

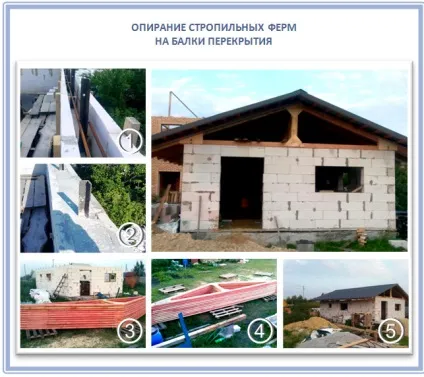

Якщо мова йде про невеликий будівельному об'єкті, як гараж, лазня або побутівка, то досить просто виготовити кроквяні ферми на землі, і вже потім підняти їх на стіни споруди, закріпивши на спеціальних штирях мауерлата. Тут балки перекриття - невід'ємна частина самих ферм, і цей той самий випадок, коли затягування в фермі служить також опорою горищного перекриття.

А ось як це реалізується на практиці:

А ось про варіанти, коли крокви саме спираються на балки перекриття, а не створюють з ними єдину систему, ми розберемося зараз детальніше.

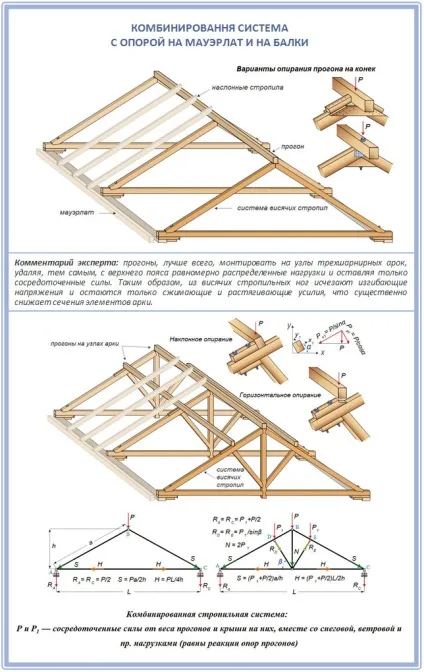

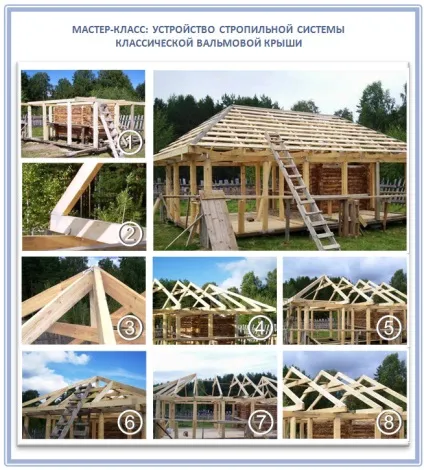

Ось сучасний майстер-клас будівництва класичної даху для мансарди, в якій крокви спирають на балки перекриття прямо на даху, а не будують ферми на землі:

Тут балки перекриття - вже не частина єдиної кроквяної ферми, а самостійний елемент, на який спирається вся кроквяна система. Причому спирання відбувається не тільки з боків балки, а й по всій її довжині.

Як тільки балки перекриття будуть готові до установки на них крокв, приступайте до виготовлення всієї іншої конструкції і з'єднанню крокв з балками.

Для з'єднання кроквяної ноги з балкою її кінець обрізають під потрібним кутом, або роблять більш складну врубку на шипи. Давайте розглянемо обидва таких варіанти.

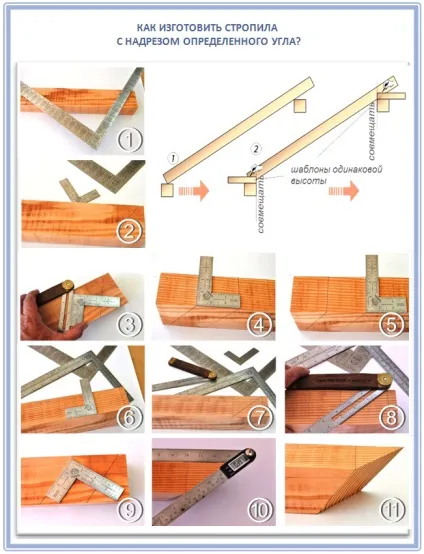

Можна обійтися без врубки, якщо задіяти потім кріпильні елементи - це нормальне рішення. Отже, щоб зробити простий зріз на кроквах, виготовте шаблон:

• Крок 1. Візьміть будівельний косинець і прикладіть його до дошки.
• Крок 2. Відзначте місце різу на верхівці крокви.
• Крок 3. За допомогою столярного транспортира намалюйте паралельну лінію першого пилу поперек крокви. Ця лінія допоможе вам визначити лінію від ваги на краю будівлі.

Ось як це виглядає на практиці:

Виготовити такі крокви набагато простіше, ніж для врубки. Головне - правильно визначити кут нахилу даху і правильне місце майбутнього зрізу:

У підсумку в життя така конструкції виглядає ось так у двосхилим даху:

Сама конфігурація кріплення більше залежить від кута нахилу ската. Наприклад, для даху з крутими схилами, де снігова навантаження - невелика, ви можете застосувати кріплення з одинарним зубом. При методі одинарного зуба часто виготовляють додаткові шипи, який допомагають крокв не рухатися під навантаженнями. А під такий шип вже потрібно буде гніздо в балці.

Але, напевно ви знаєте, що будь-які такі місця здатні послабити балку, а тому їх глибина повинна бути не більше ніж 1/4 товщина балки і не ближче, ніж на 20 см від краю балки (щоб не утворився скол).

А ось якщо у вас дах з ухилом менше 35 градусів, тоді є сенс використовувати подвійний зуб, адже таке кріплення дозволяє досягти високої міцності вузлів. Як і в попередньому варіанті, ви можете доповнити двома шипами.

При такому методі у кожного зуба може бути як однакова глибина, так і різна. Наприклад, перший зуб ви можете вмикати тільки на 1/3 товщини опорної балки, а другий вже - наполовину:

Суть в тому, що дві кроквяні ноги в конструкції з опертям на балки закріплюються затягуванням. Але, якщо кінці цих ніг будуть ковзати, тоді цілісність затягування буде швидко порушена. Щоб запобігти такому ковзання, вставляти, вірніше, врубать кроквяну ногу в саму затяжку необхідно за допомогою зуба - з шипом або без нього.

В процесі врубанія крокви в кінець затягування потрібно максимально відсунути зуб. Якщо ж вам необхідно посилити кріплення таких крокв, тоді використовуйте подвійний зуб. Ще один момент: самі зуби можуть бути різної величини.

І, нарешті, бажано прикрутити кінець кроквяних ніг за допомогою скрученого дроту, щоб вітер не міг зірвати такий дах. Як дроту краще візьміть оцинковану, і закріпіть її одним кінцем до кроквяні ноги, а іншим - в милицю, який попередньо закладають в кладці стіни на відстані 30-35 см від верхнього краю.

Ось хороший приклад акуратною врубки крокви на затяжку, яка одночасно служить балкою перекриття вже в четирехскатной даху:

Металеве кріплення для такого вузла все одно необхідний, тому що врубка сама по собі не може утримати кроквяні ноги під навантаженням.

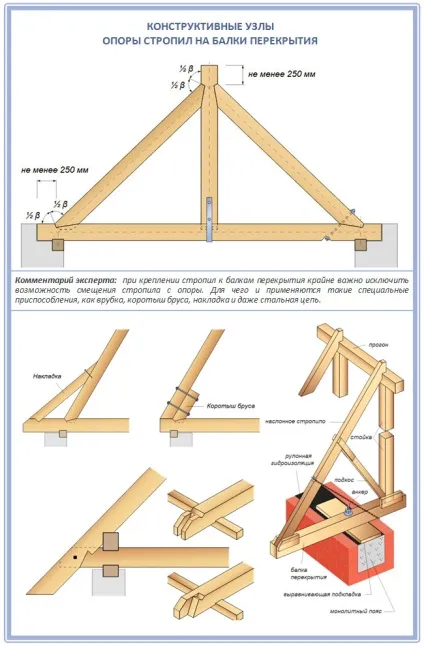

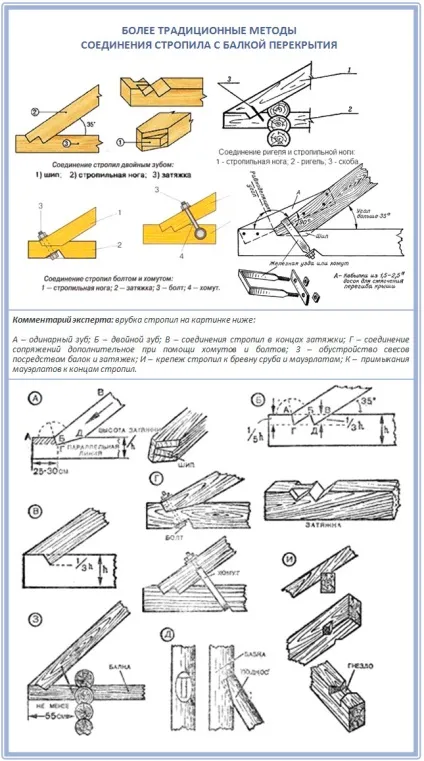

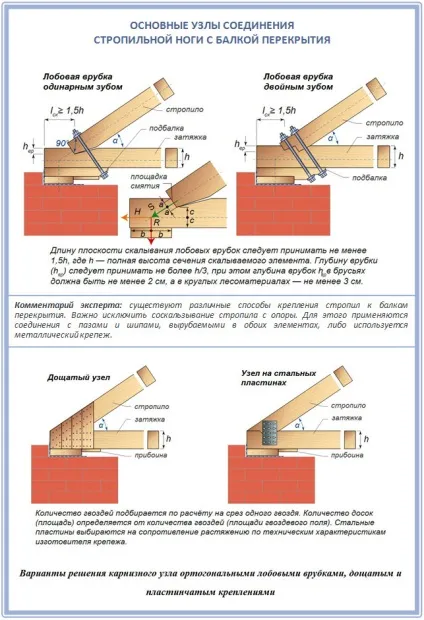

Давайте розглянемо способи з'єднання крокви з балкою перекриття:

Одне з найбільш надійних - це болтове з'єднання, де використовується комплект з болта, гайки і шайби. Отже, робіть все крок за кроком:

• Крок 1. На виступаючому кінці балки з її тильної сторони зробіть трикутний виріз так, щоб його гіпотенуза виявилося під кутом таким же, як кут нахилу крокв.
• Крок 2. Ось під цим же кутом запив нижню частину кроквяної ноги.
• Крок 3. Встановіть крокви різом прямо на балку і зафіксуйте цвяхами.
• Крок 4. Тепер вистрілите наскрізний отвір для болта.
• Крок 5. Одягніть болт і зафіксуйте вузол гайкою.

Ще один цілком прийнятний варіант - закріпити крокви і балку спеціальним металевим кріпленням:

А ось приклад виготовлення дерев'яного кріплення для такого ж вузла:

По можливості зафіксуйте такі крокви на балках кованої дротом на спеціальному анкері, який монтується в стіну.

Часом установка крокв на балки перекриття являє собою досить складну затію, в якій самі балки на всі 100% служать опорою для всього даху, і важливо все це провернути максимально грамотно.

Для того, щоб сама кроквяна а практиці виявилася досить міцною і надійною, в якості опорних елементів використовується так званий «стілець». Це ті кроквяні деталі, яка пов'язують між собою всі елементи, і в розрізі дійсно все це виглядає, як чотири ніжки табуретки:

По суті, «стілець» - це підкоси, які підтримують прогін на всю його висоту. Тобто такий «стілець» зазвичай містить в собі вертикальні стійки, похилі стійки і короткі підкоси. Своїм нижнім кінцем стійки стілець включається в нижній пояс кроквяної системи або лежить перпендикулярно, або відразу ж - в балки перекриття. Такі стільці також є різних видів, в залежності від того, спираються вони на прогони-балки або прямо на крокви.

Ось хороший приклад з цієї серії:

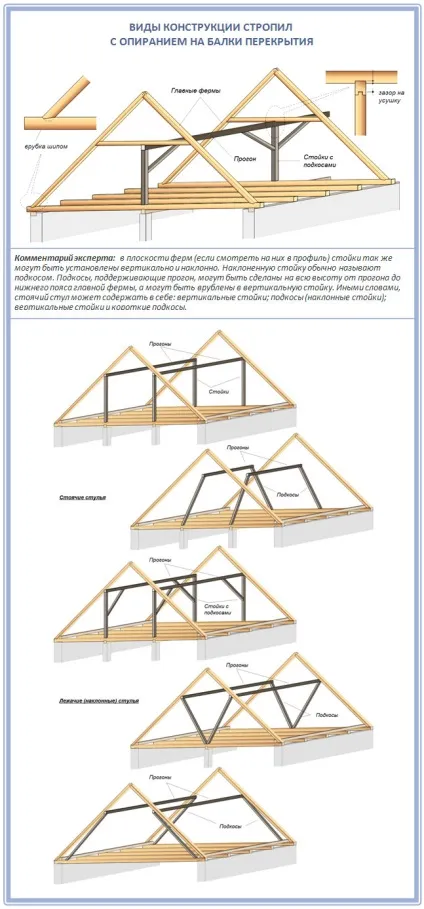

А ось це вже приклад незвичайної конструкції кроквяної системи, в якій самі крокви спираються на балки перекриття на уздовж, а поперек, і хороша видна структура так званих стільців-підпірок:

Сьогодні практикується і такий варіант даху, яка складається з кілька особливо міцних ферм, розташованих на відстані 3-5 метри один від одного, і проміжок між ними заповнюють будівельними парами.

Говорячи простою мовою, на даху встановлюють кілька потужних головних ферм, дві або три, і вони на собі утримують весь прогін. А вже в просторі між головними фермами на такі прогони спираються звичайні крокви, за простішою схемою.

Тобто тут на балки перекриття спираються далеко не всі крокви, а лише деякі, а інші спираються на мауерлат. Таким чином чудово розподіляється вся навантаження! І концепція такої системи проста: головні ферми робляться за схемою висячих крокв, а другорядні кроквяні ноги - за принципом наслонних, спираючись при цьому вже тільки на лежень:

По суті, весь секрет такої комбінованої системи в тому, що тут прямо на трикутні шарнірні арки укладаються наслонние крокви. Таким хитрим шляхом з висячих крокв повністю зникають изгибающие напруги, і залишаються тільки розтягують. А це говорить про те, що тут можна істотно зменшити перетин кроквяних елементів. Іншими словами - заощадити!

Як ви вже напевно здогадалися, в вашому випадку спосіб спирання крокв на балки перекриття буде залежати від того, який об'єкт ви будуєте: гараж, лазню, дачний будиночок або цілий заміський комплекс. У будь-якому випадку всі ці методи перевірені, активно застосовуються сьогодні на практиці і заслуговують уваги не менше, ніж більш звичне використання класичного мауерлата.

Будував самостійно собі будинок і гараж. Спочатку вирішили з дідом поставити дах на гараж. Дід раніше будівельником був, розумів, що робить. Без будь-яких схем і планів зробили. Але так умотал, я обматюкав все на світі. Так що вирішив, нехай дах будинку роблять інші. Все-таки дах - це важлива частина. Тому повинні робити професіонали. Прочитавши статтю, зрозумів, що правильно зробив).

Дах лазні робив удвох з другом. Я в основному виконував те, що він говорив, тому що будівельної освіти не маю. А один якраз таки професійний будівельник. Робили за допомогою висять крокв. Крайні опори двох будівельних ніг з'єднували між собою затягуванням, як підошви для опори кроквяних ніг на верхню частину муру використовували 50мм дубову дошку. Сил, звичайно, витратили багато, але зате зробили якісно і не переплачуючи майстрам.
