Cтолбчатий фундамент з ростверком інструкція по зведенню!

Стовпчастий фундамент з ростверком

Стовпчастий фундамент з ростверком є досить популярним будівельним рішенням. Він відмінно підходить для зведення щодо легких споруд. Його будівництво порівняно економно - на нього піде менше сил, засоби і будівельних матеріалів, ніж на зведення класичного стрічкового фундаменту. Єдиний мінус стовпчастого фундаменту з ростверком - це неможливість створення повноцінного підвалу або цокольного приміщення без проведення додаткових робіт.

Самі стовпи-опори ростверкових фундаменту можуть бути виконані з різних будівельних матеріалів. Одним з найпопулярніших способів є будівництво стовпів з армованого сталлю бетону. Цей варіант, мабуть, буде самим надійним і довговічним.

Розраховуємо стовпчастий фундамент з роcтверком

Від того, наскільки якісно буде виконано розрахунок фундаменту багато в чому залежить надійність конструкції.

На попередньому етапі визначається несуча здатність грунту на вашій ділянці. Це дозволить вам розрахувати, яка повинна бути площа опори, тобто сума площ всіх стовпів. При розрахунку до уваги береться не тільки вага самого фундаменту, але і вага будується на ньому конструкції, що включає себе вагу будматеріалів, навантаження, як побутової, так і природного.

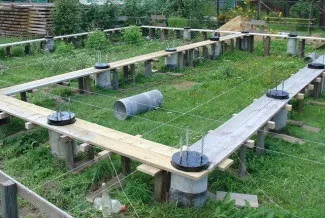

Варіанти установки стовпчастого фундаменту на різних типах ґрунту

Щоб компенсувати можливі помилки отриману величину (вага, поділений на площу опори) потрібно збільшити приблизно на 30%. Після цього розраховуємо потрібне число стовпів-опор. Максимальна довжина сторони опорного стовпа зазвичай не перевищує 60 сантиметрів. Опорні стовпи в обов'язковому порядку розміщуються під кутами будинку і в місцях примикання несучих внутрішніх стін. В іншому частота розміщення стовпів розраховується індивідуально, але при цьому на одному відрізку фундаменту крок між стовпами не може перевищувати 3,5 метра.

Проводимо земляні роботи

На початковому етапі проводимо розмітку майбутнього фундаменту, особливо ретельно вивіряючи прямі кути. Для цього вимірюємо діагоналі прямокутника. Розмітку робимо з натягнутого шнура. Видаляємо рослинний шар і переносимо родючий шар грунту.

У місцях розміщення стовпів копаємо або Бурим ями на глибину, як мінімум на півметра, що перевищує рівень промерзання грунту у вашій місцевості.

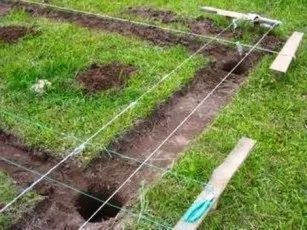

Робимо розмітку під фундамент

Перетин ями при використанні дерев'яної опалубки необхідно збільшити на 20 см. В кожну сторону.

Дно ями під стовп покривається піщаної подушкою завтовшки приблизно 10 см. Вона поливається водою і ретельно трамбується. Піщана подушка повинна виходити за краї майбутнього стовпа. Зверху на пісок укладаємо листової руберойд, запобігаючи поглинання вологи з бетонного розчину грунтом.

Будуємо опалубку для фундаментних стовпів

Зазвичай дерев'яна опалубка виготовляється з дошки товщиною 2 см. Можна також використовувати листи і обрізки плит ДСП.

З дощок формуються щити, а потім і короба, які опускаються в підготовлену яму. Дерев'яну поверхню опалубки можна зсередини викласти поліетиленом або рясно змочити водою.

Крім дерев'яної опалубки - бетонний розчин можна заливати і в інші конструкції. Наприклад, можна використовувати труби з будь-якого матеріалу великого діаметру, або взагалі сформувати опалубку у вигляді циліндра з руберойду.

У ряді випадком опалубку можна взагалі не будувати, наприклад, при отворі в щільному сухому грунті. В цьому випадку можна обмежитися поліетиленом.

Арміруем стовпи-опори фундаменту

Товщина армуючого прута зазвичай вибирається не більше 14 мм. Конструкція армуючої сітки повинна відстояти від краю землі бетонної виливки на 50 мм, виняток становить верхній обріз, в якому армуючі прутки необхідно вивести назовні, щоб в подальшому з'єднати їх з армуючої сіткою ростверку.

Зварювати вузли сітки можна, якщо арматура має в маркуванні букву «С». В іншому випадку арматура або в'яжеться дротом, або фіксується пластиковими хомутами.

Армування опори для фундаменту

Збираємо каркас на землі, його конфігурацію вибираємо в залежності від перетину стовпа і опускаємо його в опалубку.

Заливаємо бетонний розчин і засипаємо грунт

Марка бетону для заливки вибирається залежно від планованої навантаження на стовпи опори. Кожен шар заливається бетону, товщиною в 30 см, після розміщення в опалубці обробляється вібратором або штиковою лопатою. З бетонної маси повинен вийти повітря.

Залиті стовпи стовпчастого фундаменту

Після обробки вібратором заливається наступний шар і так до верху опалубки. Великі перерви в заливці шарів в стовпі робити не рекомендується - так знизиться міцність конструкції.

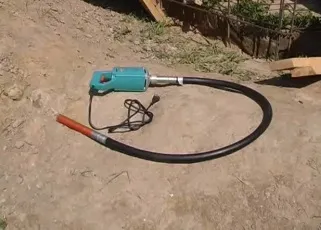

Зразок вібратора для бетону

Бетон схоплюється дня через чотири, після цього знімну опалубку можна зняти. Дозріє бетонний розчин тільки через місяць, але його верхню поверхню вже можна гідроізолювати, обробивши бітумною мастикою або поклавши на неї руберойд.

Якщо ви встановлюєте фундамент в пучинистих грунті, то навколо стовпів рекомендується створити піщану подушку, щоб компенсувати переміщення грунту. Засипається навколо стовпів пісок необхідно ретельно утрамбовувати.

Влаштовуємо ростверк столбчатого фундамент

Ростверк - це горизонтальний елемент, який з'єднує фундаментне підставу в єдину жорстку конструкцію. Зазвичай для виготовлення використовується монолітний залізобетон або готові фундаментні блоки.

У разі будівництва фундаменту на грунтах з сильним обдиманням - ростверк доцільно підняти над землею, так, щоб виключити вплив що піднімає грунту.

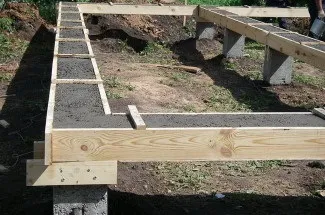

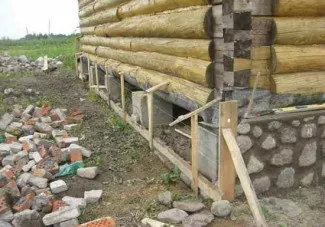

Установка ростверку - фото

Для створення висячого ростверк між виготовленими стовпами встановлюється безперервна опалубка. Щоб не створювати дно такої опалубки з дерева - можна створювати її стінки від самої землі, а простір для зазору просто засипати піском.

Усередині опалубки створюється несучий металевий каркас із прутів приблизно 14 мм в діаметрі. Розрахунок необхідної кількості арматури проводиться також, як і в випадку з стрічковим бетонним фундаментом. Так як ми залишили стирчать прути внутрішнього каркаса стовпів - то з'єднуємо каркас ростверку з арматурою вже відлитих стовпів.
