Цифрові електронні годинники (рис. 11.9), що пропонуються вашій увазі, зібрані на добре відомому радіоаматорам комплекті мікросхем - К176ІЕ18 (двійковий лічильник для годин з генератором сигналу дзвінка), К176ІЕ13 (лічильник для годинника з будильником) і К176ІД2 (перетворювач двійкового коду в семисегментний) . Тому на оповіданні про роботу цих мікросхем ми не будемо зупинятися.
При включенні харчування в лічильник годин, хвилин і в регістр пам'яті будильника мікросхеми U2 автоматично записуються нулі. Для установки часу слід натиснути кнопку S4 (Time Set) і, притримуючи її, натиснути кнопку S3 (Hour) - для установки годин або S2 (Min) - для установки хвилин. При цьому показання відповідних індикаторів почнуть змінюватися з частотою 2 Гц від 00 до 59 і далі знову 00. У момент переходу від 59 до 00 показання лічильника годин збільшаться на одиницю. Установка часу будильника відбувається також, тільки притримувати потрібно кнопку S5 (Alarm Set). Після чого слід натиснути кнопку S1 для включення будильника (контакти замкнуті). Кнопка S6 (Reset) служить для примусового скидання індикаторів хвилин в 00 при налаштуванні. Світлодіоди D3 і D4 грають роль розділових точок, миготливих з частотою 1 Гц. Цифрові індикатори на схемі розташовані в правильному порядку: індикатори годин, дві розділові точки (світлодіоди D3 і D4) і індикатори хвилин.

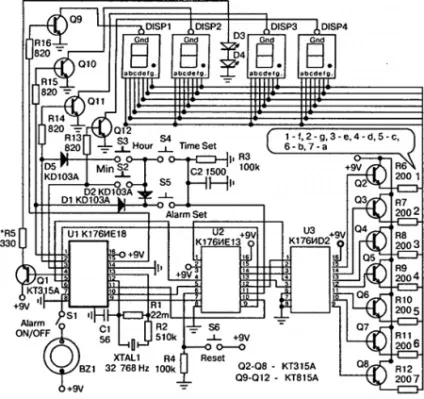

Мал. 11.9. - Схема цифрових електронних годин
У годиннику використовувалися резистори R6-R12 і R14-R16 ваттностью 0,25 Вт інші - 0,125 Вт. Кварцовий резонатор XTAL1 на частоту 32768 Гц - звичайний часовий (краще «совковий» у вигляді човника, імпортні бажано не ставити, тому що вони не дуже точні). Транзистори КТ315А можна замінити на будь-які малопотужні кремнієві відповідної структури, КТ815А - на транзистори середньої потужності зі статичним коефіцієнтом передачі струму бази не менше 40, діоди - будь-які кремнієві малопотужні. Пищалка BZ1 - динамічна, без вбудованого генератора, опір обмотки 45 Ом. Кнопка S1 природно з фіксацією.
Індикатори TOS-5163AG зеленого світіння, можна застосувати будь-які інші з загальним катодом, не зменшуючи при цьому опір резисторів R6-R12. На рис. 11.10 ви бачите терморегулятори даного індикатора, висновки показані умовно, так як представлений вид зверху.

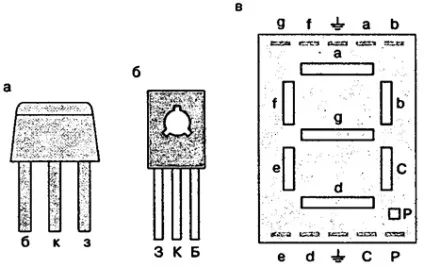

Мал. 11.10. - Цокольовка:
а) - транзистора КТ315;
б) - транзистора КТ815;
в) - індикатора TOS-5163AG (вид зверху)
Після складання годин, можливо, знадобиться підлаштувати частоту кварцового генератора. Найкраще це зробити, контролюючи цифровим частотоміром період коливань 1 з на виводі 4 мікросхеми U1. Налаштування генератора по ходу годин зажадає значно більших витрат часу. Може бути, доведеться також підлаштувати яскравість світіння світлодіодів D3 і D4 підбором опору резистора R5, щоб все світилося рівномірно яскраво. Споживаний годинами струм не перевищує 180 мА.
Годинники живляться від звичайного блоку живлення (рис. 11.11), зібраного на плюсовом мікросхемном стабілізаторі 7809 (рис. 11.12) з вихідною напругою +9 В і струмом 1,5 А. Трансформатор повинен бути з вихідним напругою -9-12 В, краще

9 В, тому що в цьому випадку падіння напруги на мікросхемном стабілізаторі буде мінімальним, відповідно і його нагрівання теж. Це важливо для годин, що живляться від мережі безперервно.

Мал. 11.11. - Схема цифрових блоку живлення електронних годинників
Не забудьте поставити мікросхемний стабілізатор на невеликий радіатор, зроблений зі шматка дюралюмінієвої пластини. Конденсатор СЗ розташуйте поблизу ланцюга живлення мікросхем. Елементи годин краще зібрати в корпусі, спаяному з склотекстоліти, і з'єднати його фольгу із загальним проводом харчування. Це усуне перешкоди в роботі годинника.

Мал. 11.12. - терморегулятори інтегрального стабілізатора 7809

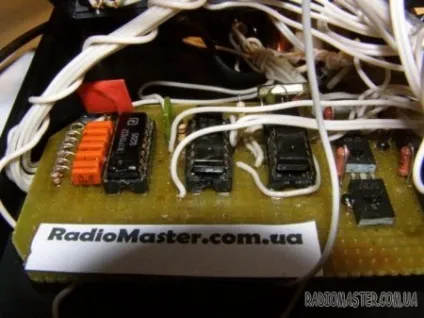

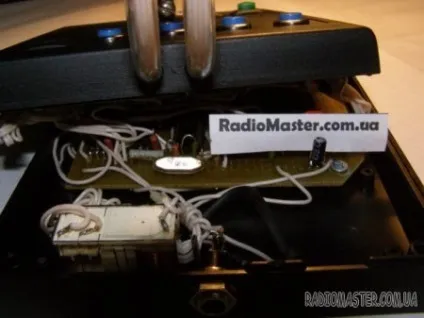

Приклади виконання в корпусі:
Варіант 1
