Чому падає тиск в системі опалення двоконтурного котла

Для опалювальних мереж в приватних будинках і квартирах доцільно використовувати котли з замкнутою циркуляцією теплоносія, тобто двоконтурні. Така конструкція дозволяє збільшувати натиск робочої рідини в контурі.

Високий тиск в опалювальній системі забезпечує безпеку і більш високу температуру кипіння теплоносія, отже, підвищується економічний ефект установки, а зниження тиску веде до проблем в системі. Тому розберемо, чому падає тиск в системі опалення двоконтурного котла і як його підняти.

Контроль параметрів котельного агрегату здійснюється вимірювальними приладами - манометрами, основними і додатковими. Якщо манометр повинен входити в заходи по КВПіА, то вибирають моделі з електронними датчиками.

Фактори, які впливають на тиск всередині контуру:

• Вплив теплоносія на стінки елементів мережі опалення;
• Висота закладання труб, підвішування радіаторів та котлоагрегату;
• Конструкція магістральних ділянок трубопроводу.

Величина тиску для автономного опалення не нормується. Допустимі значення параметрів мережі розраховують на підставі даних конкретно взятого об'єкта:

• Тип котла, характеристики труб (діаметр, наявність армування та ін.), Тип і кількість радіаторів;
• Місце установки обладнання, протяжність контуру;
• Поверховість будинку;
• Параметри і стан зовнішнього водоводу.

Важливо знати! Напір в системі визначається найнижчим показником (як, правило, в самій віддаленій точці). У прямій і обратке різниця напору повинна складати до 0,3 ... 0,5 атм для реалізації нормальної циркуляції робочої рідини.

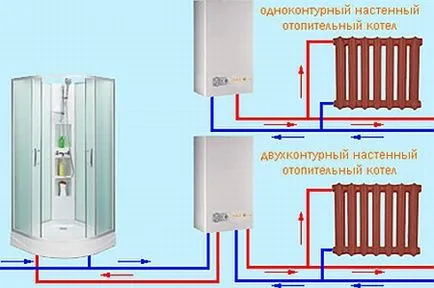

Підключення одноконтурного і двоконтурного котла

Причини падіння тиску в контурі:

1. Наявність витоку в трубопроводі;
2. Порушення роботи котла, тріщини на поверхні теплообмінника;
3. Порушення роботи мембранного клапана, що відповідає за безпеку котельного обладнання;
4. Вихід з ладу мембрани розширювального бака;
5. Розгерметизація контуру подачі гарячої води.

Діри визначають візуально, нагнітаючи воду в трубопровід до заданого рівня, і зупиняють цикл. Найбільш схильними до до протікання є місця з'єднання труб, запірної арматури, приєднання радіаторів і безпосередньо котла.

Одна з причин падіння тиску - витік на стику труби і радіатора

• Наявність корозії на металевих трубах і з'єднаннях;
• Неякісний монтаж трубопроводу;
• Ослаблення стиків;
• Пошкодження труби при механічному впливі.

Увага! Огляд мережі слід проводити кілька разів за сезон. Якщо на підлозі немає калюж, це не гарантує відсутність течі. Якісна перевірка включає в себе не тільки огляд, але і обхід труб паперовою серветкою.

усунення проблеми

При пошкодженні з'єднання роблять заміну фитинга або самого з'єднання. Якщо теча виявлена ​​(спеціальним сканером) в трубі за декоративною перегородкою, стіною або під підлогою, необхідно виконати демонтаж поверхонь і зробити ремонт.

Розширювальний бак і його прокачування

В системі закритого типу причиною падіння напору в контурі може стати вихід з ладу розширювального бака.

• Часті підживлення системи. Якщо існує потреба додатково вводити в систему теплоносій, як мінімум, раз на тиждень, без видимих ​​витоків, то проблема полягає в некоректній роботі розширювального бака;
• Розбіжність показників манометра для різних режимів роботи системи. Різке падіння напору теплоносія в системі при використанні гарячого водопостачання також свідчить про несправності в РБ.

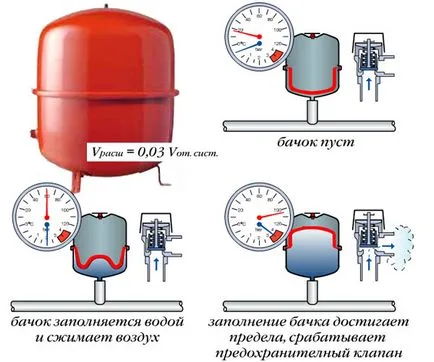

Тиск всередині розширювального бака

Для перевірки працездатності необхідна прокачування бака і перевірка відповідності тиску в ньому тиску в системі опалення.

Послідовність дій прокачування:

1. Перекрити запірні крани (прямий і зворотній подачі води);
2. Відкрити штуцер, зливати воду, поки величина напору в котлі не стане дорівнює нулю;
3. Зняти показання на бачку розширення в положенні штуцера «відкрито». Наявність конденсату на РБ не повинно спостерігатися;
4. Нагнітати повітря насосом в РБ до того, як з штуцера не перестане текти рідина. Дати стекти воді з бачка повністю;
5. Випустити повітря;
6. Повторити процедуру, утримуючи тиск в РБ на рівні 1,1 ... 1,3 бар;
7. Відкрити запірну арматуру;
8. Запустити теплоносій в мережу. Встановити рівень тиску 1 ... 1,1 бар.

При відсутності спеціального насоса для РБ можна використовувати звичайний велосипедний.

Увага! Більшість виробників в паспорті обладнання вказують значення тиску на повітряному відсіку. Це значно спрощує процедуру підбору розширювального бака для котла.

Якщо немає розширювального бака

Розширювальний бак для домашньої опалювальної мережі є другим найважливішим елементом (після котла). Вода, при зміні температури, змінюється в обсязі. Обсяг всередині контуру завжди постійний, тому додатково в схему підключають розширювальний бак, куди може бути відведено зайвий теплоносій, тобто виконує функцію компенсатора. Отже, РБ - пристрій-запобіжник, яке запобігає аварійні ситуації - підвищення напору, розгерметизацію труб і ін.

Застосування котельного обладнання без розширювального бака вкрай не рекомендовано.

Для стабільної роботи тиск РБ повинно відповідати системі за обсягом, тому що при заміні радіаторів на труби, обсяг теплоносія повинен бути збільшений. У той же час занадто великий РБ не підтримуватиме робочий тиск в контурі.

Стандартним є розширювальний бак, розрахований на 120 літрів теплоносія в контурі (типова двокімнатна квартира). Якщо бак занадто малий, то скидання води при нагріванні і розширенні обсягу буде здійснюватися через запобіжний клапан. При відключенні котла, коли температура рідини зменшиться, запуск котла буде неможливий, тому що обсяг її, і, отже, натиск буде недостатній. У таких випадках необхідна додаткова підживлення мережі.

Грамотний розрахунок системи опалення

У приватних будинках необхідно відповідально ставитися до вибору розширювального бака. Якщо обсяг буде недостатній, і не відбудеться запуск системи, виникає велика ймовірність заморожування труб.

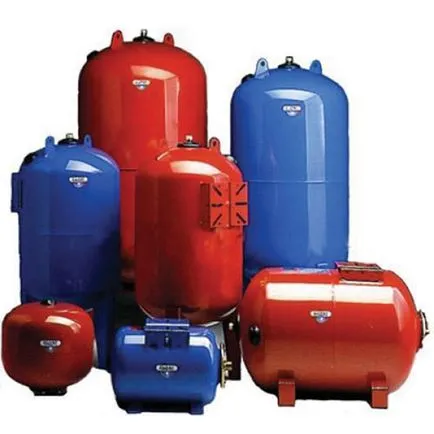

Різноманітність розширювальних баків

Перевірку встановленого обладнання слід проводити двічі - безпосередньо після монтажу і по настанню холодної пори року (при більшій інтенсивності нагріву).

кран підживлення

Поширеною причиною падіння тиску є несправності крана підживлення. причини:

• Ослаблення з'єднань крана. При відкритті вода постійно буде йти в слив, викликаючи падіння напруги;
• Відкрито додатковий кран підживлення. Такий стан запірної арматури викликає постійні коливання напору теплоносія.
