Чому не працює сигнал ваз 2110, 2111 і 2112

Перестав працювати звуковий сигнал? Причин несправності може бути кілька. У статті розглянемо, як можна виконати діагностику і ремонт звукового сигналу ВАЗ 2110 своїми руками.

Схема звукового сигналу ВАЗ 2110

Принципова схема звукового сигналу реалізована по двополюсної схемою де:

• (+) Постійно подається на сигнал.
• (-) подає на сигнал мінус при замиканні контакту в рульовому колесі, тим самим забезпечуючи його працездатність.

1 - звуковий сигнал
2 - вимикач звукового сигналу
3 - монтажний блок

А - колодка проводів до електродвигуна вентилятора системи охолодження двигуна
В - до джерел живлення

Що робити якщо пропав сигнал

Перше з чого варто почати пошук проблеми - перевірка запобіжника сигналу, на ВАЗ 2110 - це F7. Він же відповідає за роботу електровентилятору системи охолодження. У разі необхідності замінюємо запобіжник звукового сигналу на новий (20А).

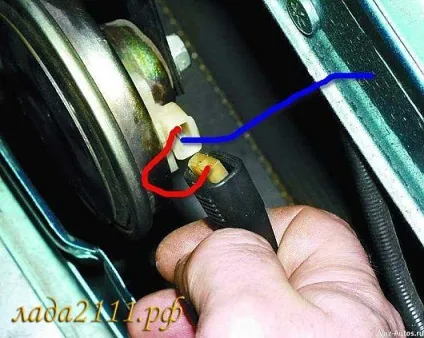

Далі перевіряємо клаксон під капотом, для цього достатньо підключити його безпосередньо до акумулятора. Якщо він не працює, тоді замінюємо його на новий, в іншому випадку перебираємося в салон автомобіля для перевірки контактів на рульовому колесі.

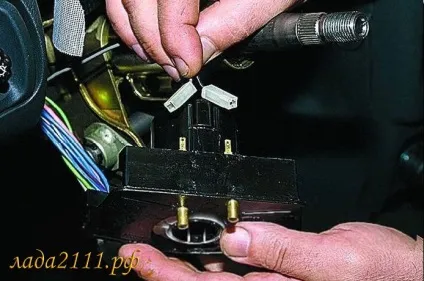

Розбираємо рульове колесо і знаходимо два дроти клаксона. Якщо перемкнув ці два дроти дротом:

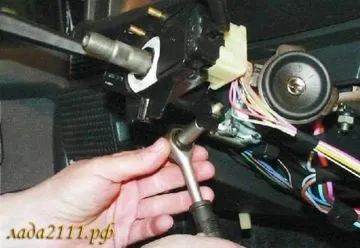

1. Ви почуєте звуковий сигнал, значить проблема в наконечниках (вони окислені або погано з'єднані на корпусі сигналу). Іноді рухливі контакти перестають торкатися контактного кільця, для вирішення проблеми слід послабити гайки кріплення підрульових перемикачів і перемістити їх ближче до керма, щоб рухливі контакти стали стосуватися контактного кільця.

2. Ви не почуєте сигнал, значить шукаємо пошкодження проводки.

До речі, а Ви знаєте, що стандартний клаксон можна замінити на волговский сигнал.
