Чому нагрівається вилка в розетці - статті з електромонтажу своїми руками

Життя сучасної людини немислима без численних електроприладів, що оточують його на виробництві, в громадських місцях і вдома. Підключення споживачів електричного струму до мережі здійснюється за допомогою контактної пари, що складається з штепселя і розетки. Досить часто при експлуатації подібного швидкороз'ємного контактного пристрою іскрить розетка при встромляє вилки, а при тривалому підключенні відбувається нагрівання однієї з частин пари або обох складових. Причин несправності може бути декілька і всі вони вимагають детального розгляду.

несправність штепселя

При нагріванні вилки електричного приладу в першу чергу потрібно виявити є вона сама джерелом або підвищення температури відбувається в результаті теплопередачі від несправної розетки. Для діагностики неполадки необхідно виконати нескладну послідовність дій:

1. Включити проблемний штепсель в інший контактний роз'єм, поставити прилад під навантаження (включити) і почекати 5 - 10 хвилин, перевірити нагрівання поверхні:

• якщо температура піднялася - несправність в даній вилці;
• при незмінній температурі - штепсель справний, неполадка вимагає подальшої діагностики.

1. Далі потрібно включити в розетку, яку підозрюють в нагріванні і передачі тепла, яку можна порівняти навантаження і витримати паузу в 5 - 10 хвилин, перевірити нагрівання поверхонь:

• при нагріванні однієї або обох частин контактного пристрою, неполадка всередині рознімного пристрої;
• якщо температура не змінилася ні в однієї з частин Швидкороз'ємний пари - щось було зроблено не так і все етапи діагностики вимагають повторення.

Якщо перевірка вказала на штепсель, як джерело проблем, необхідно виконати його профілактику, ремонт або заміну. Конкретний вибір дій залежить від виявленого характеру несправності, для визначення якого необхідний ще ряд тестів:

1. Контакт в Сполуки швидко повинен бути щільним, без слабини і зазорів, що теж може стати причиною того, чому нагрівається вилка в розетці. Необхідно переконатися в тому, що диметрий ніжок штепселя і отворів в декоративної панелі розетки відповідають один одному. Для цього потрібно вставити вилку в роз'єм і спробувати похитати її, якщо вдалося і люфт великий - необхідна заміна.
2. Потрібно перевірити стан контакту кінців проводів і ніжок штепселя, в якому можуть бути наступні проблеми:


• поганий контакт через слабку обтягування болтового з'єднання - потрібно затягнути викруткою до упору;
• поганий контакт через окислення, можна усунути наступними способами:
• обробити кислотою для травлення;
• очистити за допомогою ножа або наждачного паперу;
• обрізати кінці провідників, виконати зачистку ізоляції і зібрати контакти заново.
• поганий контакт через обгорання проводу - слід виконати обрізку, зачистку ізоляції і збірку контактів заново.

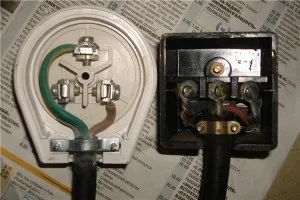

Конструкція вилки також вносить свої особливості в процедуру ремонту, можливі наступні варіанти:

1. Вилка має запаяний корпус і не підлягає розбиранню, в цьому випадку слід її обрізати зачистити дроти і під'єднати новий штепсель, який має розбірну конструкцію, який можна купити в магазині.
2. Вилка має розбірну конструкцію, тоді проводиться її розбирання, виявлення і усунення несправності, як було описано вище.

Незалежно від конструкції штепселя слід виконати визначення перетину кабелю живлення електроприладу, т. К. При недостатній площі провідника також можливий нагрів контактної пари.

Перетин дроту і допустиме навантаження

Найчастіше виробник електроприладу (особливо, якщо виробник - Китай) закладає мінімальний запас міцності по навантаженню, що виражається в тонкощі дроти. Для того щоб визначити яка сила струму і потужність електроприладу є допустимими при даному перетині провідника необхідно:

1. Виміряти діаметр жили [D] за допомогою штангенциркуля;
2. Розрахувати переріз [S] за формулою:

1. Визначити допустимі значення сили струму і потужності, при напрузі побутової та промислової мережі, методом інтерполяції стандартних значень, представлених в таблицях нижче:

Таблиця 1. Залежність параметрів проводу при побутовому напрузі U = 220В

Інтерполяція проводиться наступним чином:

• визначається питомий, тобто припадає на одиницю параметра, значення сили струму і потужності для інтервалу, в якому знаходиться розрахункове значення перерізу;
• питома величина множиться на різницю розрахункового перетину і його мінімального значення в інтервалі;
• отримане твір додається до мінімальної величини відповідного параметра.

Приклад перевірочного розрахунку перетину

• Нехай діаметр мідної жили проводу, заміряний штангенциркулем, склав 2,1 мм.
• Розрахунковий перетин визначиться як S = 0,785 ∙ D 2 = 0,785 ∙ 2,1 2 = 3,462 мм 2.
• Значення потрапляє в інтервал від 2,5 до 4,0, для яких питомі значення визначаться як:

Після того як розрахункові значення сили струму і потужності визначені, слід порівняти їх з відповідними показниками в паспорті електрообладнання, якщо вони більше, то заміна проводу не потрібна. Якщо ж задані виробником параметри перевищують розрахункові, то разом зі штекером слід виконати заміну проводу, так як його недостатній перетин могло стати причиною того, чому нагрівається вилка в розетці.

несправність розетки

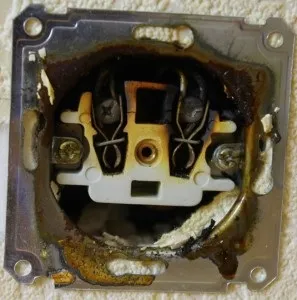

Розетка, як причина нагрівання контактної пари, може після розтину виявити такі недоліки:

1. Пружина контактів ослабла, поламалася або відсутній.
2. Латунні контактні пластини розігнулися і ослабли.
3. Ослаб кріплення кінців живильного проводу в клемному контакті.
4. Перегорів або розплющився кінець жили, в результаті чого втрачено контакт.

1. Поплавилися внутрішні елементи пристрою, як наслідок збільшилася відстань між латунними контактними пластинками.
2. Обвуглився пластик або карболіт корпусу.

Для усунення несправностей слід вжити таких заходів:

1. Несправна пружина підлягає заміні або стиснуті допомоги проставки.
2. Латунні пластинки можуть бути підігнуті і стиснуті, для зменшення проміжного перетину.
3. Всі болтові з'єднання повинні бути протягнуті до упору.
4. При дефекті живильного проводу, слід відкусити кусачками кінець, зачистити від ізоляції на 6 - 8 мм і переробити контакт.
5. При оплавленні або обвуглюванні, а також розтріскування елементів корпусу розетка належна бути замінена.

Проводка, як причина нагріву

Сучасна квартира характеризується великим числом споживачів електричного струму, не передбачені розрахунком проводки, прокладеної ще при будівництві будинку, яке датується ще минулим століттям. У більшості житлових будівель на терріторііУкаіни протягнуть алюмінієвий кабель з перетином, що не перевищує 2,5 мм, що допускає сумарне навантаження в 20 А і 4,4 Вт. Подібних характеристик може виявитися недостатньо, якщо включено відразу кілька споживачів з високою потужністю, наприклад, електричний чайник, теплова завіса і пральна машинка з нагрівальним елементом.

Визначення допустимого навантаження на одну контактну пару може бути виконано за результатами виміру діаметра жили провідника і розрахунку поперечного перерізу. Алгоритм розрахунку розглянуто вище при описі діагностики неполадок штепселя.

Недостатня площа поперечного перерізу дротів живлення, що приходять на розетки, також може бути причиною того, чому нагрівається вилка в розетці. Для запобігання несприятливого розвитку подій слід:

• виконати повну заміну проводів у всій квартирі, віддавши перевагу провідникам з мідними жилами;
• рівномірно розподілити навантаження по наявним які швидко з'єднанням і обмежити максимальне навантаження. При цьому слід враховувати, що послідовно з'єднані розетки або підключення декількох разветвителей в одне гніздо, дають навантаження на провід живлення, що відповідає сумарній потужності споживачів.

Коротко про електробезпеки

Якщо при експлуатації електроприладів іскрить розетка при встромляє вилки або відбувається її нагрів, необхідно виконати наступне:

• відключити споживачів від проблемної розетки і захистити її від використання;
• при появі диму з контактного пристрою, необхідно відключити відповідний пікетники на розподільчому щитку;
• виключити включення електроприладу, вилка якого нагріває;
• обмежити навантаження на розетку, в яку був включений прилад з нагрівається виделкою;
• звернутися за професійною консультацією і діагностикою, якщо власні навички та досвід не дозволяють вирішити проблему.
