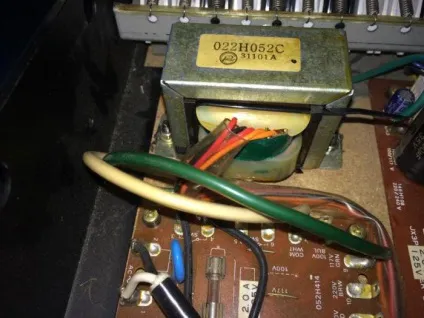

Чому гуде трансформатор причини і можливості усунення шуму

Як працює трансформатор

Щоб розібратися в цьому, не заважає згадати шкільний урок фізики, де описаний принцип роботи трансформатора. Трансформатор працює на основі закону електромагнітної індукції. Він включає в себе котушки, намотані проводом різного діаметру і з різною кількістю витків. Ці котушки представляють первинну і вторинну обмотки трансформатора. Між обмотками є зв'язок. Вона здійснюється за допомогою своєрідного кільця зі спеціальної феромагнітної сталі. Кільце отримало назву сердечника і розташоване всередині обмоток. Сама конструкція сердечника зібрана з тонких пластин.

Коли на первинну обмотку подають змінний струм, то він створює магнітне поле в осерді. Це поле теж змінюється за законом зміни породив його струму. У свою чергу, поле наводить ЕРС індукції у вторинній обмотці - перетворений електричний струм.

Матеріал сердечника розбитий на безліч мікроучастков. У кожному такому ділянці без наявності вхідної напруги присутній своє магнітне поле, спрямоване часто протилежно один до одного. Однак під напругою все потоки починають спрямовуватися в одному напрямку, створюючи потужний магніт. Все це супроводжується зміною фізичних розмірів самого сердечника. Можна здогадатися тепер, чому гуде трансформатор.

ефект магнитострикции

Так як поле змінне, то і пластини сердечника починають стискатися і витягуватися в такт з ним. Цей процес отримав назву магнитострикции. Виробляються такі рухи з великою частотою в 100 Гц, при частоті струму в 50 Гц, в простір виходить вібрація, яка має звуковий діапазон і помітна людським вухом. Крім стандартної частоти, в складі змінного струму є більш високочастотні гармоніки. Їх більше, чим більше навантажений трансформатор, а це в свою чергу більш різка і чутна вібрація. Ось чому гуде трансформатор.

Інші причини шуму в трансформаторі

Але не всі причини «балакучості» трансформатора приховані в магнитострикции. Чому навантажений трансформатор гуде? Виділяють шум:

• Обмоток трансформатора. Це обумовлено тим, що потік магнітний намагається змістити обмотки щодо сердечника. Звук посилюється в разі неякісно намотаною котушки, якщо витки погано прилягають один до одного.
• Пластин сердечника. Чому? Трансформатор дуже часто гуде, коли вони погано підігнані і мають зазори між плоскими поверхнями. Тоді, крім стискання, чути шум від дзвону металу.

• Дефект або пошкодження ізоляції мідного дроту. Таке може статися в товщі обмотки, де мають місце підвищені температури. У цьому випадку між обмотками може проскакувати іскра, супроводжувана клацанням. Чим розряд могутніше, тим звук характерних і голосніше.
• Всіх погано закріплених деталей в трансформаторі чому? Трансформатор гуде при роботі, так як вони деренчать.

Для того щоб уникнути цього недоліку в трансформаторах, були розроблені трансформатори безшумного типу. Їх схема побудована таким чином, що відбувається перетворення частоти струму (підвищення) до рівня, при якому вібрація не сприймається в звуковому діапазоні. Це 10 КГц і вище. Безшумні трансформатори за своїми габаритами і масою набагато менше звичайних.

висновок

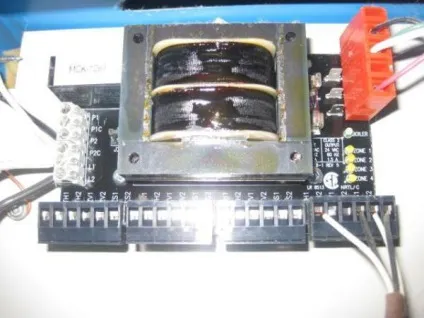

Щоб не ставити собі питання про те, чому гуде трансформатор, всі потужні моделі потрібно брати якісні, що зарекомендували себе. Малопотужні не так вимогливі до точності виконання. Але якщо все ж наявний трансформатор при роботі видає шум, можна спробувати усунути його шляхом стягування пластин за допомогою гвинтів. Тільки постаратися не перестаратися і не розшарувати метал сердечника. Якщо болти відсутні, використовують лак або клей, яким заливають сердечник. Усунути деренчання обмоток можна тільки за допомогою їх перемотування.
