2.1 Технічне обслуговування лінійної частини мн включає:

патрулювання траси нафтопроводу - візуальні спостереження з метою своєчасного виявлення небезпечних ситуацій, що загрожують цілісності та безпеки МН і безпеки навколишнього середовища;

регулярні огляди та обстеження всіх споруд із застосуванням технічних засобів з метою визначення їх технічного стану.

Технічне обслуговування лінійної частини МН має проводитися ЛЕС і спеціалізованими організаціями, які мають ліцензію на проведення відповідних робіт.

2.2 нафтоперекачувальних станцій НПС

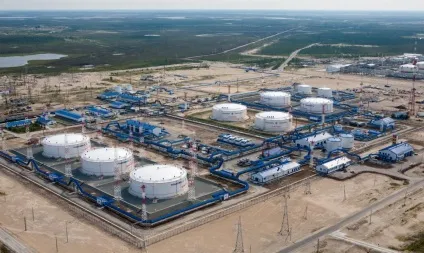

Для створення і підтримки в трубопроводі напору, достатнього для забезпечення транспортування нафти, необхідні нафтоперекачечні станції. Основне призначення кожної нафтоперекачувальної станції полягає в тому, щоб забрати нафту з перетину трубопроводу з низьким напором, за допомогою насосів збільшити цей натиск і потім ввести нафту в перетин трубопроводу з високим напором. Основними елементами НПС є насосні агрегати, резервуари, системи підвідних та розподільчих трубопроводів, вузли обліку, пристрої прийому і пуску очисних пристроїв і поточних коштів діагностики, а також системи змащення, вентиляції, опалення, енергопостачання, водопостачання, автоматики, телемеханіки і т.п. показана на рис 1.

Нафтоперекачечні (насосні) станції підрозділяються на головні (ГНПС) і проміжні (ПНПС). Головний нафтоперекачувальна призначається для прийому нафти з установок її підготовки на промислі або з інших джерел і подальшого закачування нафти в магістральний нафтопровід. Проміжні станції забезпечують підтримку в трубопроводі напору, достатнього для подальшої перекачки.

Об'єкти, що входять до складу ГНПС і ПНПС, можна умовно поділити на дві групи: першу - об'єкти основного (технологічного) призначення і другу - об'єкти допоміжного та підсобно-господарського призначення. До об'єктів першої групи відносяться: резервуарний парк; підпірна насосна; вузол обліку нафти з фільтрами; магістральна насосна; вузол врегулювання тиску і вузли з запобіжними пристроями; камери пуску і прийому очисних пристроїв; технологічні трубопроводи з запірною арматурою.

До об'єктів другої групи відносяться: знижує електропідстанція з розподільними пристроями; комплекс споруд, що забезпечують водопостачання станції; комплекс споруд щодо відведення промислових і побутових стоків; котельня з тепловими мережами; інженерно-лабораторний корпус; пожежне депо; вузол зв'язку; механічні майстерні; майстерні ремонту і накладки контрольно-вимірювальних приладів (КВП); гараж; складські приміщення; адміністративно-господарський блок і т.д.

2.3 Головний нафтоперекачувальна станція

Комплекс споруд, розташований на початку магістрального нафтопроводу або його окремого експлуатаційної дільниці і призначений для накопичення і перекачування по трубопроводу нафти і нафтопродуктів.

До складу головного нафтоперекачувальної станції входять: насосні станції (основна і підпірна), резервуарний парк, мережа технологічних трубопроводів, електропідстанція, котельня, об'єкти водопостачання і каналізації, підсобні та адміністративні будівлі, культурно-побутові об'єкти та ін. Насосні станції обладнають відцентровими насосами з подачею до 12500 м3 / год. Кількість насосів на основний станції 3-4, один з них - резервний. З'єднання насосів, як правило, послідовне. В якості приводу переважно застосовуються електродвигуни потужністю до 8000 кВт. Насоси підпірної станції створюють додатковий тиск на вході основних насосів, необхідне для їх бескавитационной роботи. Резервуарний парк головний нафтоперекачувальної станції включає металеві та залізобетонні резервуари з одиничним об'ємом 50 000 м3. Місткість парку залежить від обсягу перекачки, а при послідовному її характері від числа циклів.

Технологічні трубопроводи головний нафтоперекачувальної станції обладнуються переключающими, запобіжними і регулюючими пристроями, що забезпечують прийом нафти і нафтопродуктів, очищення їх від механічних домішок, завмер і облік їх кількості, захист трубопроводів і резервуарного парку від підвищення тиску, регулювання тиску на виході станції, періодичний запуск спеціальних пристроїв для очищення внутрішньої порожнини трубопроводу. Схема технологічних трубопроводів забезпечує роботу насосів в будь-якому поєднанні а також можливість прямої, зворотної і внутристанционной перекачування.

Головний нафтоперекачувальна станція при послідовній перекачуванні нафтопродуктів обладнується спеціальною лабораторією з контролю якості нафтопродуктів і приладами для швидкого і точного визначення концентрації одного нафтопродукту в іншому. Головний нафтоперекачувальна станція трубопроводу, по якому перекачують підігріті нафти, забезпечується нагрівальним пристроєм (печами, теплообмінниками). При спорудженні магістральних трубопроводів застосовуються блочно-комплектні насосні станції, що включають набір окремих блоків технологічного, енергетичного і допоміжне-функціонального призначення, а також загальне укриття для магістральних насосних агрегатів з вузлами обв'язки їх трубопроводами та іншими комунікаціями. Технологічне обладнання, апаратура, контрольно-вимірювальні прилади розміщуються в блок-боксах, монтажних блоках і блок-контейнерах, які виготовляють і збирають в заводських умовах, а потім в готовому вигляді транспортують до місця будівництва.

На головних нафтоперекачувальних станціях здійснюються такі технологічні операції: прийом і облік нафти; короткострокове зберігання нафти в резервуарах; внутрішньостанційні перекачування нафти (з резервуара в резервуар); закачування нафти в магістральний трубопровід; пуск в трубопровід очисних і діагностичних пристроїв. На ГНПС може здійснюватись підкачування нафти з інших джерел надходження, наприклад, з інших нафтопроводів або попутних нафтопромислів.

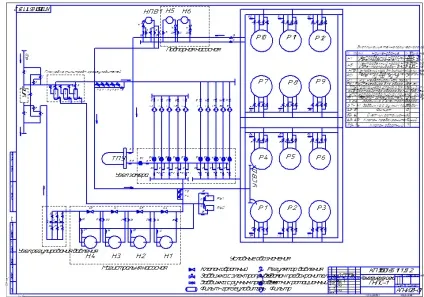

Мал. 2.2 Технологічна схема ГНПС: 1.подпорная насосна, 2.площадка фільтрів і лічильників, 3. Основна насосна, 4. Майданчик регуляторів, 5. Майданчик пуску скребків, 6. Резервуарний парк.
