Крани кульові повнопрохідні і неполнопроходние - їх особливості.

1. Корковий кран надійніший, завдяки своїй конструкції та високої пропускної здатності - його перетин найближче до діаметру водопровідної труби. Це зводить до мінімуму засмічення і утворення завихрень води. Корковий тип крана найбільш доцільний в опалювальній системі, а також і в системі газопостачання. Основні переваги цього різновиду кранів - немає гумових прокладок, які руйнуються під впливом перекачуються потоків. Але притерті поверхні коркового крана, зробленого з однорідного металу, з часом скіпаются намертво, через що провертати його движок стає далі все складніше і складніше. Надійна запірна арматура стає марна, якщо нею неможливо користуватися в разі аварії та інших випадках вимушеного відключення подачі. Якщо у водопроводі немає рідини, то його на вулиці залишають і взимку.

2. Кран типу вентиль, використовується для перекриття води при подачі на будь-яку ділянку будинку або квартири, а також для запобігання протікання або аварії. Таке ж пристрій повсюдно застосовували для регулювання багатоповерхових водопровідних стояків для загального розподілу. Крани вентильного типу нерідко працюють і в опалювальних системах, хоча у вентиля перетин протоки по діаметру не збігається з трубами, і це ускладнює циркуляцію теплої води. Конструкція вентильного крана передбачає перелом потоку, де накопичується іржа, пісок і дрібне сміття. Засмічення протоки вентиля ускладнює циркуляцію теплої води в радіаторних батареях. Вентильний кран також монтується в літній водопровід під шланг, але на зиму його демонтують.

3. Кульовий кран найбільш надійний по конструкції, в основі конструкції - гладкий хромований куля, який щільно прилягає до інших деталей і ущільнювача прокладкам. Він дає найменшу протікання після монтажу, надійно перекриваючи воду. Дана конструкція широко застосовується в змішувачах, а його отвір дає можливість забезпечувати проходження рідини в отвір, відповідне перетину водопровідної труби. Ця крани широко застосовуються в монтажі опалення, де тепла вода практично не має опору протоку, виключаючи засмічення і завихрення. У разі аварії або іншої необхідності в зупинці подачі води, кульовий кран гарантує припинення потоку. Однак навіть після припинення подачі рідини, деяка кількість залишається всередині крана - це особливість його конструкції. У крані такого типу передбачена порожнину між його корпусом і самим запірним кулею, що важливо враховувати при монтажі цього типу кранів в зовнішній трубопровід.

Старі добрі вентильні крани відрізняються простою конструкцією і досить високою надійністю. Моделі з одним вентилем використовують для кранів тільки з холодної або гарячої води. У мідному або латунном корпусі пристрою укладено запірний механізм у вигляді кран-букси: черв'ячної або керамічної. У першому варіанті використовується принцип зворотно-поступального руху. Вентиль управляє черв'ячним штоком, який притискає до спеціального «сідла» гумову або шкіряну прокладку. Знос прокладки - найчастіша причина поломок вентильних кранів. Щоб вода перестала просочуватися з-під продірявився прокладки, потрібно просто замінити її новою.

Керамічна кран-букса складається з двох пластин з просвітом. Одна з пластин зафіксована нерухомо, а другу обертають за допомогою вентиля. В обох пластинах є просвіти, коли їх положення збігається, вода надходить в виливши. Оскільки кераміка виключно стійка до зносу, такий механізм ламається вкрай рідко. Вентильні крани з керамічної кран-буксой дорожче черв'ячних моделей, але при цьому вони набагато надійніше.

Одновентільние крани використовують тільки для управління потоком холодної або гарячої води. Рекомендується купувати більш довговічні моделі з керамічної кран-буксой

Виливши такого крана іноді відливають як одне ціле з корпусом. В цьому випадку носик крана буде нерухомим. Набагато зручніше і популярнішим моделі вентильних кранів з виливом у вигляді трубки. Носик вставляється в корпус вироби вертикально і утримується в спеціальних пазах за допомогою двох пластикових кілець-шарнірів. Така конструкція дозволяє повертати виливши в горизонтальній площині, встановлюючи його в потрібному для використання положенні.

Конструктивними рішеннями запірної арматури, є крани, вентиля і засувки. Чим вони відрізняються між собою?

Засувки є найпоширенішими і найбільш затребуваними замикаючими пристроями. Їх конструкція передбачає перебування замикаючого елемента в положенні закрито і відкрито. Потік робочого середовища перекривається внаслідок того, що замикає елемент переміщається перпендикулярно до його осі. Засувки можуть бути застосовані виключно в ролі запірної арматури. Вони бувають паралельні, клинові і шиберні.

Вентиль або клапан здатні перекривати потік робочого середовища за рахунок того, що пристрій переміщається паралельно осі його руху. Він, на відміну від засувок, може бути застосований не лише як перекриває пристрій, але і як регулює з огляду на те, що його конструкція дозволить вам не повністю перекрити потік середовища, а частково.

Конструкція двухручкового змішувача.

Вентиль - клапан, затвор якого переміщається за допомогою різьбової пари.

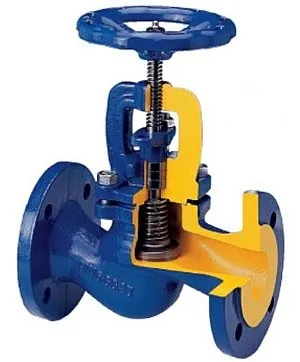

Малюнок 3. Вентиль сильфонний
з сполучними фланцями

Вентилі виготовляють як в муфтові (різьбовому) виконанні, так і для з'єднання з фланцями труб.

переваги вентилів

Основна перевага вентилів - відсутність тертя поверхонь ущільнювачів в момент закриття, так як затвор рухається перпендикулярно, що зменшує небезпеку пошкодження (задирів). Висота вентилів менше, ніж у засувок, з огляду на те що хід шпинделя невеликий і зазвичай становить не більше чверті діаметра трубопроводу. Однак будівельна довжина вентилів більше, ніж у засувок, так як потрібно розгорнути потік всередині корпусу.

недоліки клапанів

Недоліком клапанів є велике гідравлічний опір, внаслідок того що

напрямок потоку робочого середовища змінюється всередині корпусу пристрою двічі
мало прохідний перетин сідла.

Вентилі експлуатуються тільки при певному напрямку руху робочого середовища: потік повинен підтікати під тарілку і в закритому положенні тиснути на тарілку з боку сідла. При відкриванні вентиля тиск сприяє відриву тарілки від сідла. Якщо ж вентиль буде орієнтований в протилежному напрямку, то в закритому стані тиск буде притискати тарілку до сідла і створювати значні труднощі при відкритті. Це може спричинити зрив тарілки зі штока і вентиль вийде з ладу.

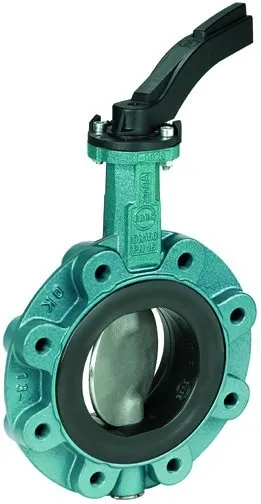

Малюнок 4. Заслінка
дросельна фланцевая.

Заслінки (англ. Butterfly valve) - пристрої арматури з затвором у вигляді диска або прямокутника, що повертається на осі, розташованої перпендикулярно проходу. Затвор заслінки рухається по дузі.

Він може бути встановлений не тільки в якості вентиля для батареї опалення, а й на тих ділянках системи, де вимагає плавного регулювання об'єму води. Запірний голчастий шток обертається на внутрішній різьбі в корпусі вентиля, зменшуючи (збільшуючи) прохідну здатність каналу крана. Завдяки простим принципом роботи голчастий вентиль в батареї опалення може працювати в декількох режимах:

Ручне регулювання;
Установка сервомеханизмов, з'єднаних з датчиком температури, дозволить автоматично змінювати обсяг надходження теплоносія в радіатор або певну ділянку опалення;
Додатковий блок всередині вентиля для радіатора опалення змінює положення штока в залежності від температури води і встановлених користувачем значень.

Крім цього, голчасті вентилі для опалення розрізняються за типом кріплення - фланцеві або на різьбовому з'єднанні. Також при виборі слід враховувати форму каналу, яка може бути прямоточная або кутова. В автономних опалювальних системах приватного будинку найчастіше застосовують прямоточні моделі, так як значення тиску в трубах не перевищує 5 бар. Кутові вентилі монтують в магістралях, де можливі різкі перепади тиску і потрібна повна герметизація проходу в разі різкого стрибка напору рідини або газу.

[Box style = "alert»] Важливо. Однією з характеристик голчастого вентиля для опалювальних систем є крок внутрішньої різьби. Від цього параметра залежить рівень регулювання потоку теплоносія. [/ Box]

Пробний тиск, Pпр 2,4 МПа (24,0 атм)

Клас герметичності (ГОСТ 9544-93) А

Робоче середовище - вода, пара, нафтопродукти та інші слабоагресивні середовища

газ, зріджений газ ----

Температура середовища Tmin = -30 ° C Tmax = + 200 ° C

Гарантійний термін експлуатації 18 місяців

Також, при проведенні монтажу та тестовий запуск обладнання, часто потрібно великий простір.

Як вибрати?

При виборі кульового вентиля слід враховувати ряд функціональних особливостей і характеристик пристрою.

Так, наприклад, для робочих середовищ, що володіють невисокою температурою (до +120 0 С) і рівнем тиску, ідеально підходить виріб з вбудованим дисковим затвором.

Цей виріб якнайкраще підійде для тих магістралей, де рівень робочого тиску становитиме не більше ніж 16 кг / см2.
