Чи можливо зробити розширювальний бачок для опалення своїми руками

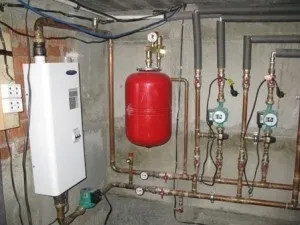

У холодні зими, коли за вікнами стоїть морозна погода, домочадці можуть насолоджуватися теплом і затишком в своїх будинках завдяки грамотно реалізованої системі опалення. Стабільність і надійність системи обігріву обумовлена використанням комплексу взаємопов'язаних елементів, передбачених схемою опалення. Серед них обов'язково зустрічаються баки розширювальні для систем опалення, що зумовлюють довговічність і безперебійність роботи контуру.

Навіщо потрібен розширювальний бак?

Навіть люди, далекі від понять гідравліки і теплотехніки зі шкільних парт знають про зміну об'єму рідини при нагріванні або охолодженні. Щоб не допустити протікання і стрибків тиску в результаті нагріву теплоносія в контурі, схема водяного опалення повинна передбачати розширювальний бачок для опалення своїми руками зробити цей елемент нескладно, тому власник зможе заощадити кошти на придбанні готового бака.

компенсація теплового розширення;
стабілізація показань манометра;
запобігання гідроударів і різких стрибків тиску;
випускання повітря з контуру;
захист опалювальних приладів від протікання і порушення герметичності внаслідок дії високого тиску.

Розрахунок фізичних розмірів пристрою

Щоб розширювальний бак системи опалення коректно виконував покладені на нього завдання, власник повинен упевнитися, що цей елемент відповідає розрахунковим параметрам. Розрахунок бака може бути проведений з залученням фахівців-теплотехніків, які врахують всі робочі параметри системи і нададуть свій вердикт щодо того, який розширювальний бак потрібен для опалення певного будівлі. Але домовласник може зробити необхідні розрахунки самостійно.

Щоб дізнатися, який розширювальний бак для опалення варто встановлювати в системі, власнику необхідно володіти інформацією щодо наступних параметрів:

загальний обсяг води в контурі;
номінальний тиск;
діапазон температурних режимів контуру.

Далі слід прорахувати обсяг, який створює вода при нагріванні. Зробити це можна виходячи з такої інформації - при нагріванні від 20 до 80 градусів теплоносій розширюється на 5%. Крім цих п'яти відсотків, додається ще п'ять відсотків для запасу.

Установка розширювального бачка в системі опалення повинна компенсувати розширення, еквівалентну обсягу десятої частини води, що знаходиться в контурі.

Знаючи про те, який обсяг розширювального бака потрібен для опалення власник без праці зможе визначитися з його фізичними розмірами.

Нюанси самостійно виготовлення бачка відкритого типу

Відкриті розширювальні баки для опалення інструкція до яких надається виробником під час покупки, можуть бути виготовлені самостійно. Варто розуміти, що відкритий розширювальний бак в системі опалення може використовуватися в системах в природною і примусовою циркуляцією теплоносія. Вирішивши виготовити відкритий розширювальний бак для опалення своїми руками, власник повинен вибрати формат вироби. Зокрема, бак може мати прямокутну або циліндричну форму.

Простіший процес виготовлення передбачає вибір бака прямокутної форми. Такий прилад можна використовувати для систем з великим об'ємом теплоносія, оскільки конструкція бачка дозволяє встановити додаткові укріплення на зовнішніх стінках.

Для проведення робіт власнику потрібно певний інвентар:

рулетка;
болгарка;
зварювальний апарат;
витратні матеріали (листова нержавіюча сталь середньої товщини або інший довговічний метал, а також патрубки);
схематичне зображення бака із зазначенням розмірів.

При наявності всіх необхідних матеріалів та інструментів власник може приступати до роботи. Для початку йому потрібно розмітити листовий метал, і за допомогою болгарки і ріжучого круга вирізати з нього заготовки для бака. На цьому етапі варто діяти послідовно і не поспішаючи - важливо не забувати про необхідність зачистки країв кожної заготовки і акуратному проведенні робіт.

Після того, як всі заготовки підготовлені, можна приступати до зварних робіт. Крім з'єднання п'яти основних заготовок, що утворюють стінки відкритого бачка прямокутної форми, на даному етапі власник може приварити кріплення розширювального бака опалення, за допомогою якого елемент буде кріпитися в верхній точці контуру.

На дні підготовленого бачка необхідно зробити отвір, діаметр якого відповідає внутрішньому перетину патрубка, що з'єднує розширювальний бак з контуром опалення. Патрубок може бути приварений до баку або закріплений за допомогою фланцевого з'єднання, що гарантує міцність і надійність.

Як правило, бачок встановлюють на горищі або на мансарді. Щоб неопалюване місце установки розширювального бака в системі опалення не спровокувало замерзання води, бак слід утеплити. Проводити утеплення бака рекомендується з використанням негорючих сучасних утеплювачів. На цій дії процес самостійного виготовлення бачка можна вважати завершеним.

Виготовлення герметичного бака

Конструкція герметичного розширювального бачка відрізняється складністю і хитромудрістю. Через це багато домовласників воліють не витрачати час і купувати готові бачки в спеціалізованих магазинах, що займаються реалізацією аксесуарів для опалювальних систем, таких як бак акумулятор для опалення, расширительная мембрана та ін.

Однак люди, які мають певні навички роботи зі зварювальним апаратом і іншим інструментом, можуть виготовити бак самостійно.

Поетапний план виготовлення приладу представлений далі:

Власнику варто підготувати дві половини, які утворюють каркас бака.
На кожну половину бака встановлюються фланці, за допомогою яких він буде герметично з'єднаний.
Далі конструкція обладнується патрубком і ніпелем (ніпель необхідний для регулювання кількості повітря, а патрубок для проходження теплоносія).
До фланця кріпиться мембрана, а потім конструкція скріплюється болтами. Таким чином, в одній половині бака буде накопичуватися повітря, а в другій - теплоносій.
Потім проводиться установка розширювального бака для опалення на контур.
На заключному етапі здійснюється настройка розширювального бака для опалення під певні параметри системи.

Варто розуміти, що описаний вище процес виготовлення бака відрізняється трудомісткістю, високою собівартістю і складністю. Реалізувати цю затію під силу власникам, які мають великий досвід роботи і мають знання в області теплотехніки і опалювальних систем. А яка система опалення краще для будинку можна дізнатися тут.

Знаючи про те, як встановити розширювальний бачок в системі опалення власник вирішить ряд проблем, пов'язаних з особливостями експлуатації гідравлічних систем опалення та зробить роботу контуру стабільною і надійною.

У цій справі йому допоможе схема підключення розширювального бака в системі опалення, розроблена теплотехніки з урахуванням особливостей контуру обігріву будинку.
