Характеристики вимикачів і їх групи

Для автомата існує кілька важливих характеристик, за якими вибирають автомат для різних навантажень. Одна з них характеристика спрацювання автоматичних вимикачів.

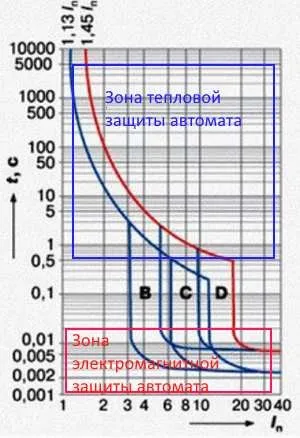

На графіке№1 показані відмінність час струмових характеристик 3-х основних груп автоматів

Крива характеристики показує, як час спрацьовування автомата змінюється від величини відносини струму через контакти автомата до номінального його значенням. Лінія залежності відображається графічно. Наприклад, автомати одного номіналу при різних характеристиках кривих автоматичних вимикачів мають різний час отключенія.Также на графіку №1 відзначені прямокутниками зони дії теплового захисту і електромагнітного захисту автоматів.

Характеристики автоматичних вимикачів A, B, C, D

Щоб точно підібрати автомат під навантаження, їх розбивають на чотири групи з відмінними час струмовими характеристиками автоматичних вимикачів.

Список груп:
А - струм (2-3) ln;
B - струм (3-5) ln;
C - струм (5-10) ln;
D - струм (10-20) ln;
де - ln номінальний струм (граничний струм для тривалої роботи).

З характеристикою А автомати застосовуються не часто, там де є незначне перевищення номінального значення струму.

Автоматичний вимикач характеристика B

Цей графік відображає залежність часу спрацьовування всіх видів захисту автомата від проходить по ньому величини струму. По осі X відображається кратність граничного струму до номінального струму - величина (I / In). По осі Y відображається час в секундах.

На графіку зображено дві лінії крива часу спрацьовування теплового захисту пристроїв автоматичних вимикачів) і крива спрацьовування електромагнітного захисту. Лінії внизу графіка відображають гаряче стан автомата, нагорі показують холодну його стан. Пунктиром позначені верхні значення автоматів до 32 А. Всі графіки складені для робочої температури автоматичних вимикачів + 30 ° С.

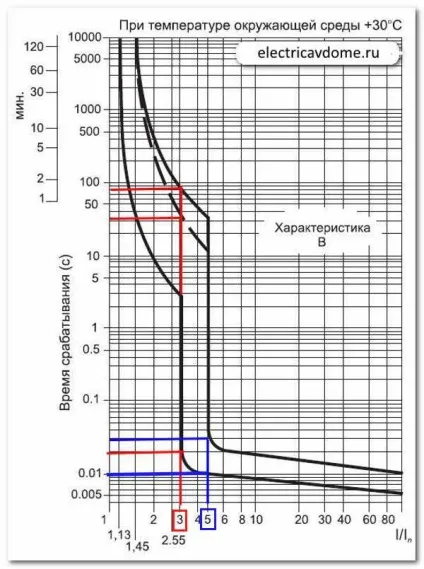

Графік №2 Час струмові характеристики для групи B зі струмом перевищення номінального струму в 3 - 5 разів

На графіку №2 видно, що проходить струм автомата 3ln, і він відключається через час 0, 02 сек. в підігрітому стані, а відключається за 32 секунди в НЕ розігрітому вигляді, в разі автомата до 32 А, автомат вище 32А відключиться за 78 сек. При струмі через автомат в 5In відключення відбувається за 0,01 сек. для гарячої лінії і за 0,03 сек. для холодного автомата.

Характеристика автомата B використовується для захисту чисто активного навантаження. Це - електропечі, освітлення, обігрівачі. Щоб дотримуватися селективність автоматичних вимикачів в складах, будинках і магазинах на введенні використовують автомат характеристики C, для вторинних ліній освітлення, побутових електроприладів з характеристикою В, з меншим струмом пуску.

Автоматичні вимикачі характеристика З

Всі автомати характеристики З мають більше значення кратності струму до номіналу - I / In, щодо автоматів з характеристикою В, кратність від 5 до 10In. Дивимося на графіку №3, при струмі 5In автомат відключається протягом 0,02 секунди в розігрітому вигляді, і за 11 сек. для холодного автомата нижче 32 ампер, і через 27 сек. відключення відбудеться для автомата вище 32 А.

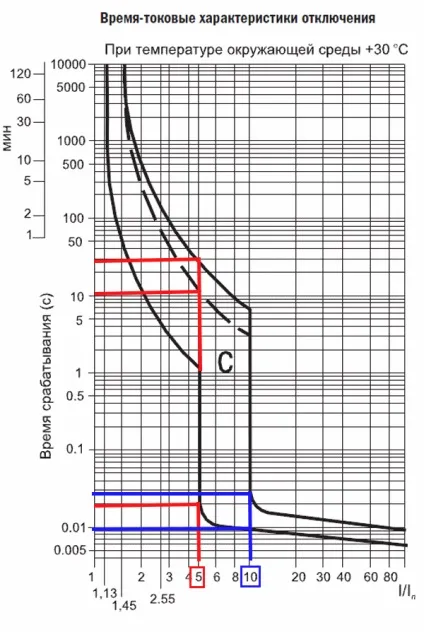

Графік №3 Час струмові характеристики для групи автоматів З

Проходить ток в 10In викличе відключення через 0,01 сек. для гарячої лінії і 0,027 сек. для холодної. З такою характеристикою автомати встановлюють в захисті двигуна з не великими пусковими струмами, для освітлення, в офісах, будинках, квартирах, підсобних приміщеннях.

Характеристика D автоматичного вимикача

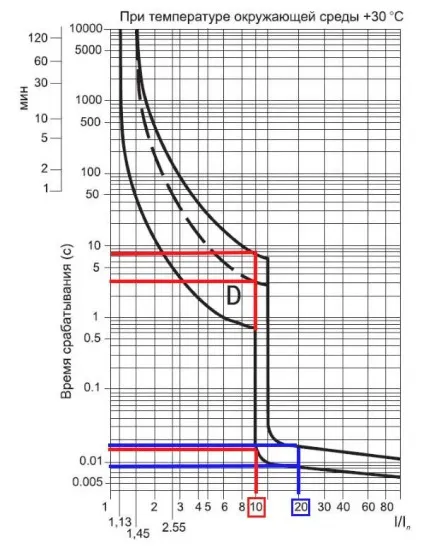

Дивіться графік №4. Проходить ток в 10In викличе відключення через 0,015 сек. гарячого режиму, і за 3 сек. для холодного режиму і автоматів нижче 32 ампер і 8 секунд в холодному режимі автомата вище 32 ампер. Коли струм досягає 20In, автомат спрацює за 0,008 сек. в підігрітому вигляді і 0,018 - в холодному.

Графік №4 Час струмові характеристики для автоматів групи D

Застосування цих автоматів знаходить у випадках важких пусків з великими пусковими струмами або з приватними запусками. На всіх графіках показаний широкий діапазон кривих, які обумовлені великим розходженням параметрів автоматів. Ці параметри залежать від зовнішньої температури і температури автомата, що залежить від значення проходить через нього струму.

Коли величина I / Iн≤1 менше або відповідає номінальному струму то, час вимикання автомата буде нескінченно. Також на графіку видно, що чим значніше ток щодо номінальній величині, тим швидше спрацює автомат.
